Modelo:

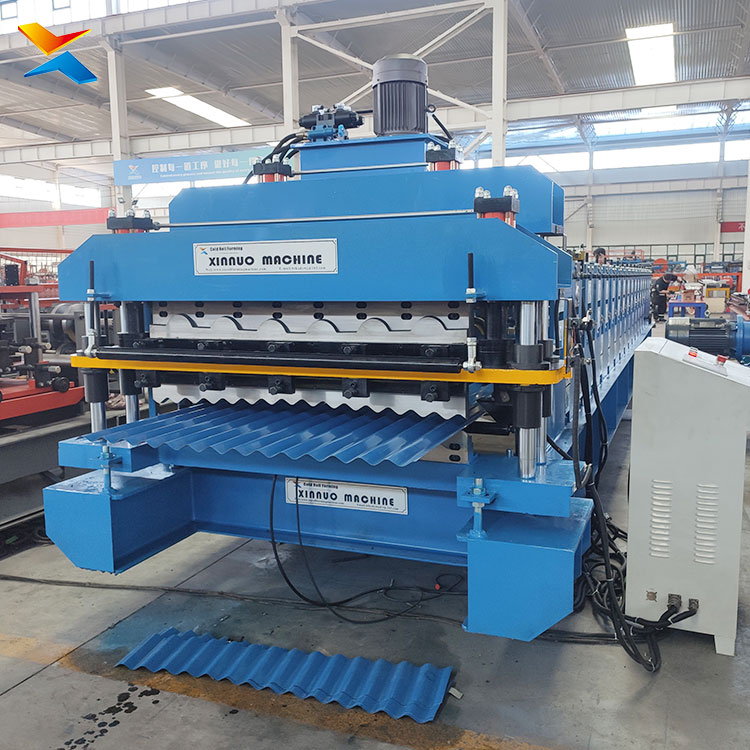

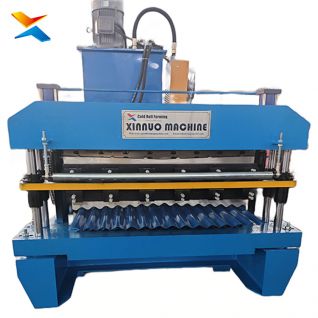

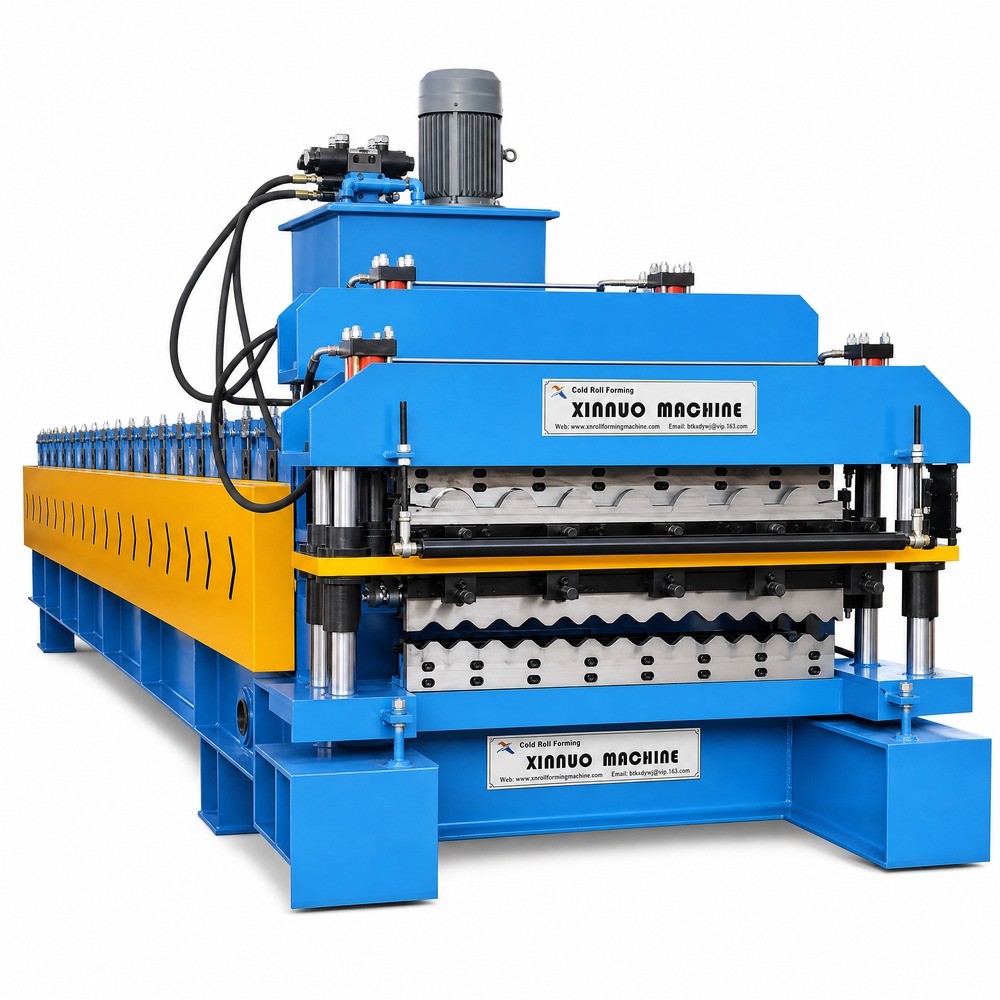

Perfiladeira Xinnuo de dupla camada para telha trapezoidal e telha colonial metálica — dois conjuntos de rolos no mesmo quadro, sendo uma camada de perfil trapezoidal e uma camada de perfil colonial com prensagem de passo
Tipo:
Linha de perfilagem a frio com desbobinador, nivelador, dois conjuntos de rolos sobrepostos, prensagem de passo na camada colonial, cisalhamento e comando por CLP, em operação contínua
Aplicação:
Fábrica de telhas e distribuidor de material de construção que precisa vender duas linhas de produto diferentes na mesma planta — a telha trapezoidal comum, de giro rápido em galpão e obra, e a telha colonial metálica, de acabamento decorativo para residência, fachada e obra de padrão. Também atende quem quer montar a segunda linha sem dobrar a área ocupada
Material:
Aço galvanizado, alumínio-zinco/galvalume e aço pré-pintado, em bobina de 0,3 a 0,8 mm
Perfis:

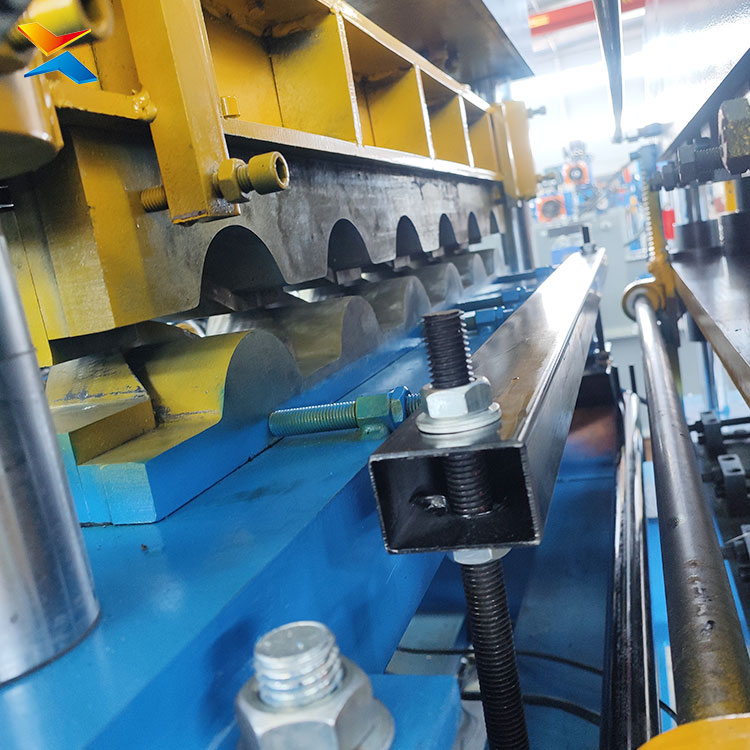

Camada trapezoidal e camada colonial no mesmo equipamento, alternadas pelo caminho de alimentação. A camada colonial trabalha com prensagem de passo, o que reproduz o relevo da telha de barro; a trapezoidal trabalha com perfil estrutural liso, para cobertura de vão
Produção:
Um perfil por vez, com troca pelo ajuste da guia de alimentação em 5 a 15 minutos
Conformidade:
ISO 9001 e CE para exportação

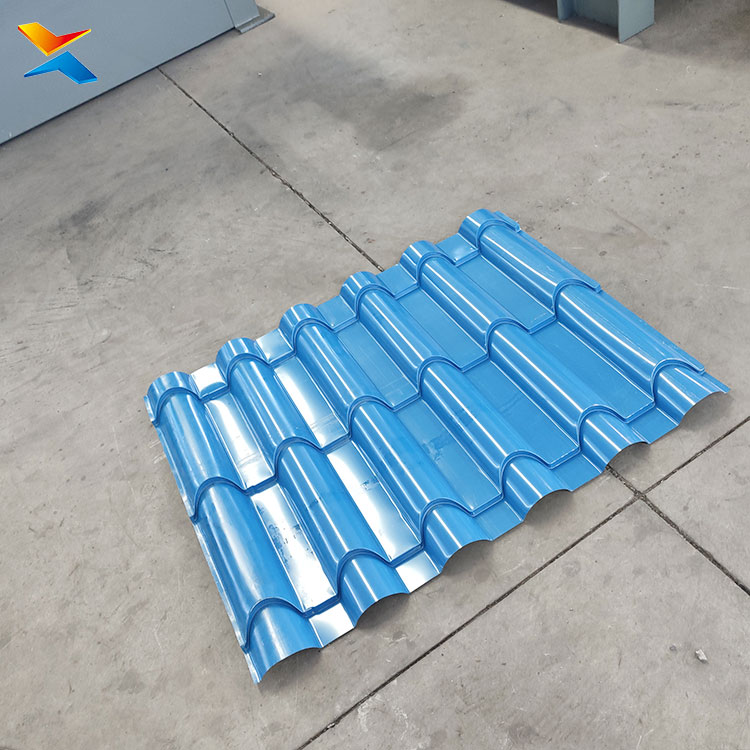

Esta é uma linha de duas camadas que junta duas linhas de produto que normalmente andam separadas: a telha trapezoidal e a telha colonial metálica. A camada trapezoidal é a telha estrutural, aquela que resolve cobertura de galpão, mezanino e obra comercial, com giro rápido e concorrência por preço. A camada colonial trabalha com prensagem de passo na formação, e é ali que está o diferencial: o relevo formado dá o visual de cerâmica da telha de barro sem o peso nem a quebra da telha cerâmica.
Um esclarecimento de nomenclatura, porque é aqui que a cotação costuma se perder. No Brasil, o termo que descreve a telha decorativa desta camada é telha colonial metálica — o acabamento em relevo, imitando o barro. A palavra "esmaltada", sozinha, aponta para outro produto no mercado brasileiro: ela é usada para a telha de cerâmica esmaltada, de barro. Ou seja, quem procura "telha esmaltada" está procurando telha cerâmica, o que não é o produto desta máquina. Por isso a linha se apresenta pelo que ela realmente entrega: telha trapezoidal estrutural e telha colonial metálica com visual de cerâmica.

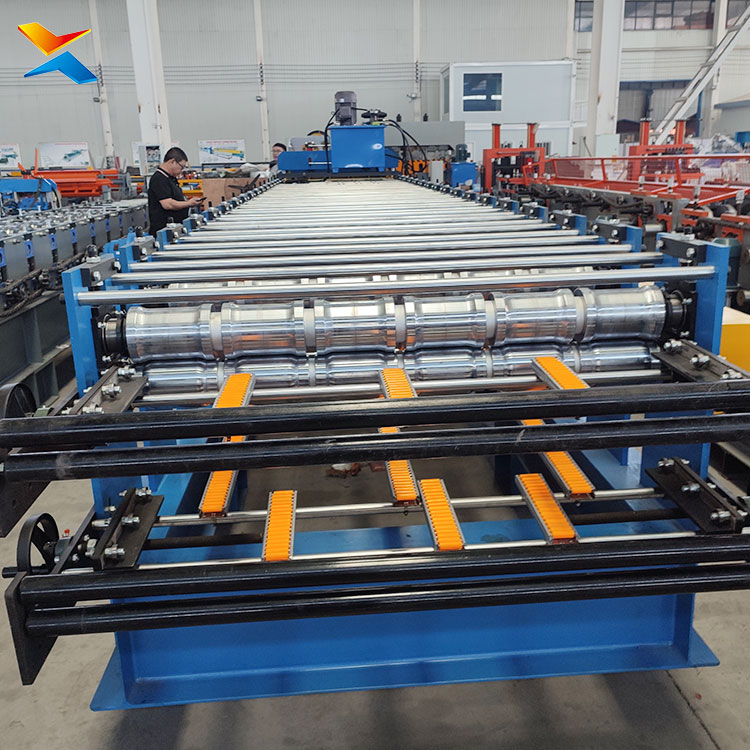

Sobre a configuração, os dois conjuntos de rolos não são iguais em esforço, e é justamente esse ponto que define o preço. A camada colonial normalmente tem mais passes, porque a prensagem de passo acrescenta operações; a camada trapezoidal costuma ser mais enxuta. Nas configurações já produzidas pela casa, a camada colonial trabalha na faixa de 11 a 17 passes, atendendo perfis de 5 cristas entre 800 e 1.000 mm de largura útil, enquanto a camada trapezoidal fica na faixa de 10 a 16 passes, com perfis de 840 a 1.025 mm. As duas camadas partilham largura de bobina entre 1.000 e 1.220 mm, quadro de 300H a 400H, eixos de 70 a 80 mm e motorização de 4 a 7,5 kW, com corrente de 3/4 de polegada em fileira dupla na maioria dos casos.
Duas regras guiam o projeto e explicam por que duas máquinas de aparência igual podem ter desempenhos bem diferentes. A primeira é o número de passes: as duas camadas não devem ter diferença grande de passes, porque a camada com menos passes tende a apresentar defeito de perfil — diferença de 2 a 4 passes é tranquila, de 5 a 8 exige ajuste de motor ou de relação de corrente, e acima de 10 precisa de avaliação de engenharia. A segunda é a largura de entrada: o ideal é que as duas camadas usem a mesma largura, o que permite um único desbobinador para as duas. O quadro é dimensionado pela camada mais pesada — normalmente uma categoria acima do que ela precisaria sozinha — e a corrente pela camada de maior torque. Nesta combinação, a camada mais pesada tende a ser a colonial, por causa da prensagem de passo.
Um limite precisa ficar claro: a máquina produz um perfil por vez. Quem precisa rodar as duas telhas em grande volume simultâneo deve comparar com duas linhas separadas. O ganho aqui não é produção dobrada, é espaço e investimento: a máquina ocupa de 20 a 35 m² contra 44 a 88 m² de duas linhas instaladas lado a lado, e o custo fica na faixa de 65 a 75% do valor de duas máquinas. E há uma vantagem comercial que costuma pesar mais que a técnica: quem vende telha para obra sabe que o mix de venda muda com a obra — o mesmo cliente que compra trapezoidal em volume compra colonial para o acabamento. Ter as duas na mesma planta reduz a dependência de um único tipo de telha.
Vale registrar uma informação que interessa diretamente ao comprador brasileiro: a casa já entregou máquinas de duas camadas para o Brasil, em 2025, com configurações de 1.200 mm de bobina, quadro 350H, eixos de 75 a 80 mm e redutor de engrenagem helicoidal, incluindo uma combinação de perfil trapezoidal com perfil de 14 ondas. Não é projeto de catálogo — é máquina em produção no país.
A base de fabricação segue o padrão da casa: conjuntos de rolos em aço 45 forjado, processados em sete etapas até a dureza de HRC 45 a 50; eixos e mesa usinados com planeza de 0,05 mm em centro de comando numérico; acabamento por jateamento e pintura eletrostática a pó, com solda em proteção gasosa de CO2. A Xinnuo tem 20 anos na área de máquinas de perfil, produz 200 unidades por ano e exporta para mais de 30 países, com ISO 9001 e CE, comissionamento com equipe técnica e treinamento de operadores no local.
