Tipo:
Linha de conformação e curvatura contínua — desbobinador + conjunto de perfilagem + unidade de curvatura em arco, em um único passe
Aplicação:
Telhado metálico de galpão industrial — galpões de produção e logística, centros de distribuição, armazéns, oficinas e pátios cobertos, com cobertura em arco autoportante (sem terças intermediárias). Indicada para quem produz por lote e por pedido, com prazo de obra apertado
Perfis e material:
Padrão 760 / 840 / 1000 / 1200; padrão latino-americano tipo 978 / 1020 / 840 com bobina de 1086 a 1220 mm; aço galvanizado, Galvalume (Alu-Zinco) e pré-pintado; espessura de referência de 0,4 mm a 0,7 mm
Versões de estrutura:
Leve padrão (corrente 1″ simples, eixo Φ70, 1,5 kW, bobina até 1000 mm) · Média trifásica (corrente 1″, eixo Φ70–Φ75, 1,5 kW, bobina 1000–1220 mm) · Especial arco ondulado (corrente 1″, eixo Φ70, 2,2 kW, bobina até 1000 mm) · Pesada (engrenagem interna, eixo Φ70–Φ75, 5,5 kW ou motor hidráulico, bobina 1200–1220 mm)
Produtividade (o que define a peça por turno):
Velocidade de operação na faixa de referência de 8 a 15 m/min; na prática o volume do turno depende de largura da bobina, número de peças por bobina, comprimento padrão da peça, tempo de troca de bobina, ajuste de raio entre lotes e número de operadores. Dimensionamos a linha a partir do seu pedido típico, não de um número solto de catálogo
Controle:
Painel elétrico, operação contínua e ajuste mecânico de raio/perfil no posicionamento dos rolos
Diferenciais técnicos:
Formação e curvatura em um passe (menos manuseio e menos mão de obra por peça); velocidade de referência de 8 a 15 m/min; montagem conforme o perfil do cliente; certificação ISO 9001

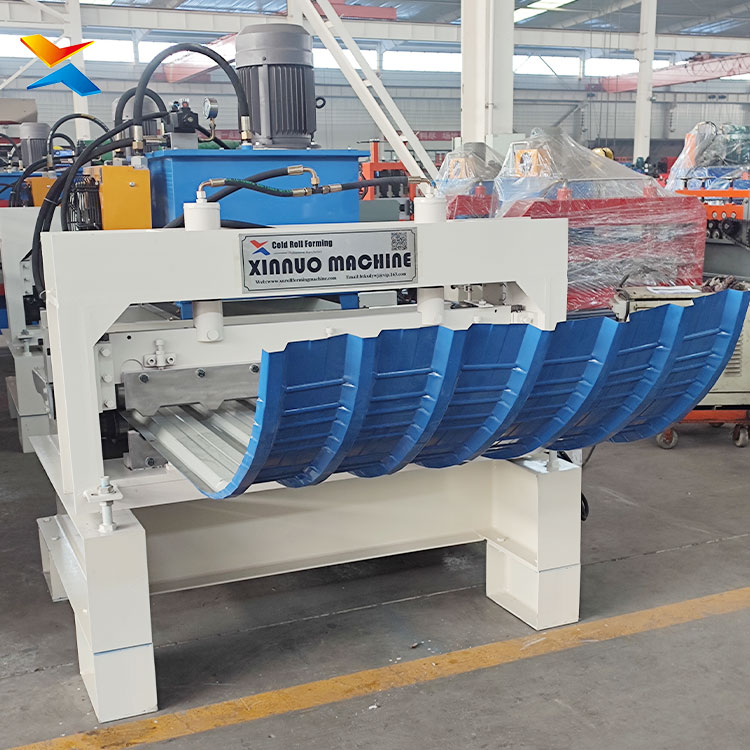

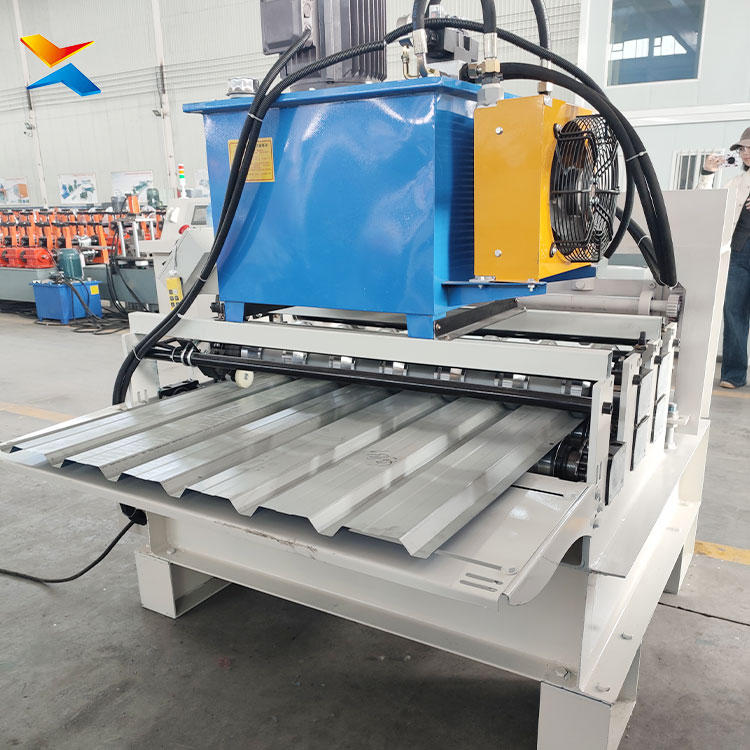

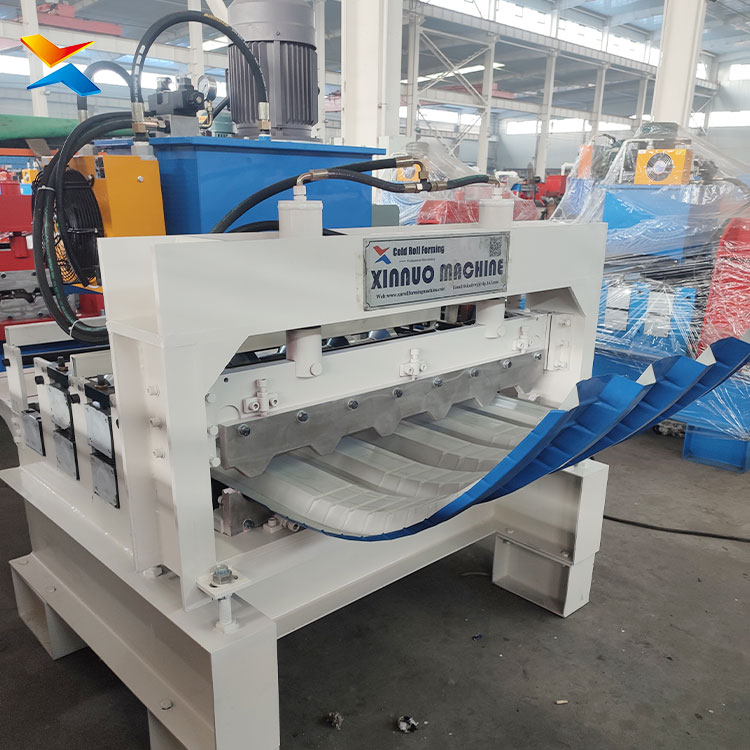

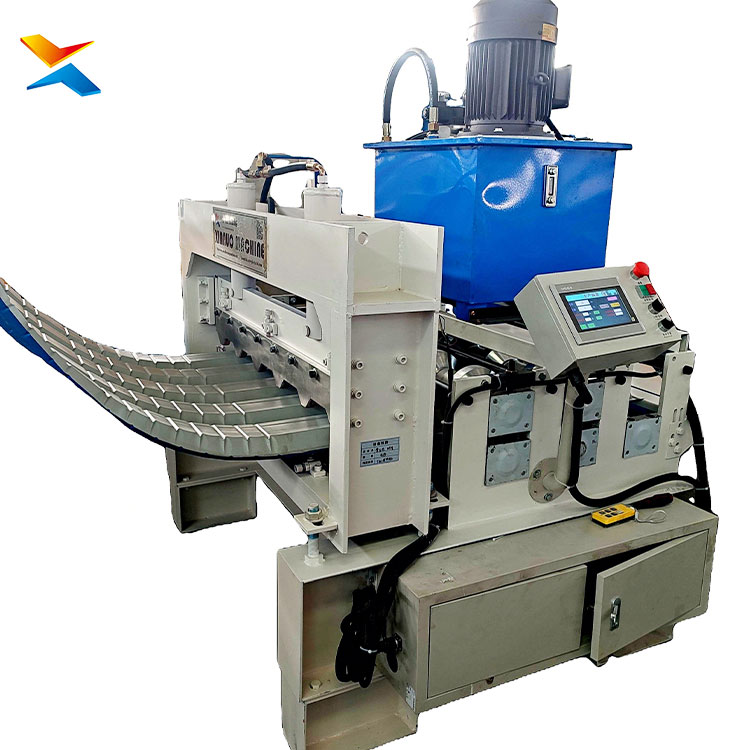

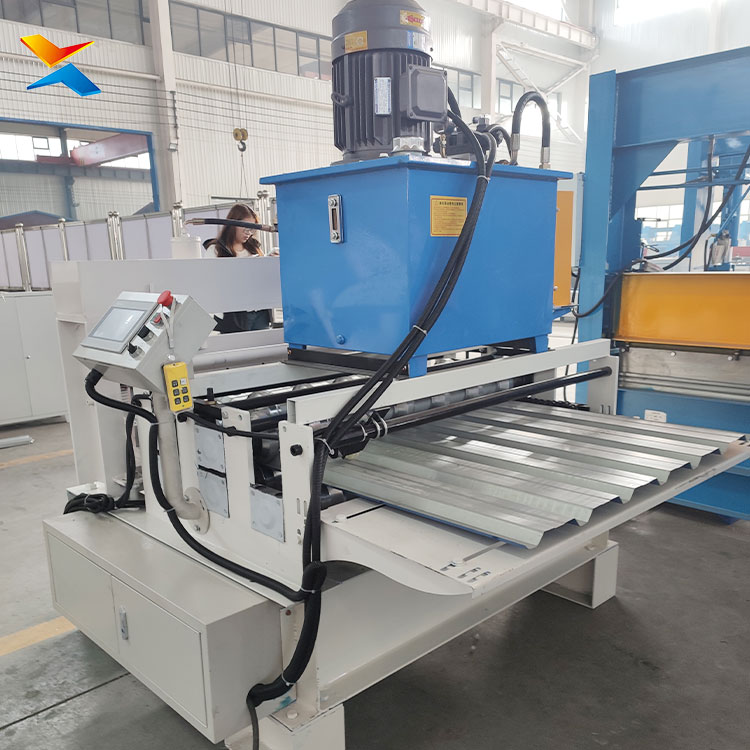

O gargalo da cobertura em arco quase nunca é a máquina: é a espera entre as máquinas. No caminho tradicional, o fabricante roda a telha na perfiladeira, empilha, transporta e só depois curva em outro equipamento. Cada peça passa duas vezes pela fábrica e o lote espera. Na máquina de telha em arco Xinnuo, a bobina de aço é desenrolada, conformada em perfil trapezoidal e curvada em arco no mesmo passe — a peça sai pronta para içamento e não volta para a fila.
A conta de tempo, sem promessa inflada. Na rota de duas máquinas, a etapa de curvatura trabalha numa ordem de grandeza de 5 a 10 m/min e ainda soma o intervalo entre postos; na linha integrada, formação e curvatura rodam juntas na faixa de referência de 8 a 15 m/min. O ganho que aparece no fim do turno não vem de um "modo acelerado", e sim de eliminar o retrabalho de manuseio, o estoque intermediário e o segundo posto de operação — menos mão de obra por metro de telha produzido.
Quatro variáveis mandam no resultado do turno. Se o objetivo é volume para galpão industrial, o que realmente move o ponteiro é: (1) largura da bobina — mais largura, mais peças por passe; (2) número de peças por bobina, que define quantas trocas de bobina você terá no turno; (3) comprimento padrão da peça, porque o comprimento de corte e a logística interna pesam no ciclo; (4) ajuste de raio entre lotes, que é feito no posicionamento dos rolos. A nossa engenharia dimensiona a linha a partir do seu pedido típico — e é isso que transforma "velocidade" em prazo cumprido.
Falar a língua da obra. Quem compra cobertura para galpão industrial no Brasil pesquisa o telhado, a estrutura e o custo por metro quadrado do galpão antes de procurar quem forneça a telha. Por isso esta máquina atende dois perfis: o fabricante de telha que quer produzir em volume por pedido, e o fornecedor ligado à obra, que precisa entregar telha em arco no prazo da estrutura metálica. No mercado brasileiro o sistema de cobertura em arco autoportante também é conhecido por um nome comercial consagrado (referência de mercado, de titularidade de terceiros) — o nosso é o mesmo conceito de solução, entregue como linha de fábrica.
Perfis, material e versão. São quatro níveis de estrutura — leve padrão, média trifásica, especial para arco ondulado e pesada — definidos por transmissão, eixo, motorização e largura de bobina. A definição sai de três respostas: qual perfil (760, 840, 1000, 1200 ou o padrão latino-americano 978/1020), qual material e espessura entram na máquina (galvanizado, Galvalume ou pré-pintado, na faixa de referência de 0,4 a 0,7 mm) e qual vão/raio os seus projetos usam.
Já tem perfiladeira? Informe no contato: nesse caso a solução é a arqueadeira, que recebe a telha já formada e executa apenas a curvatura — as duas opções são Xinnuo.
Entrega e suporte: montagem conforme o seu perfil, teste acompanhado em fábrica, comissionamento e assistência remota Xinnuo 24/7 — certificação ISO 9001.
