Tipo:

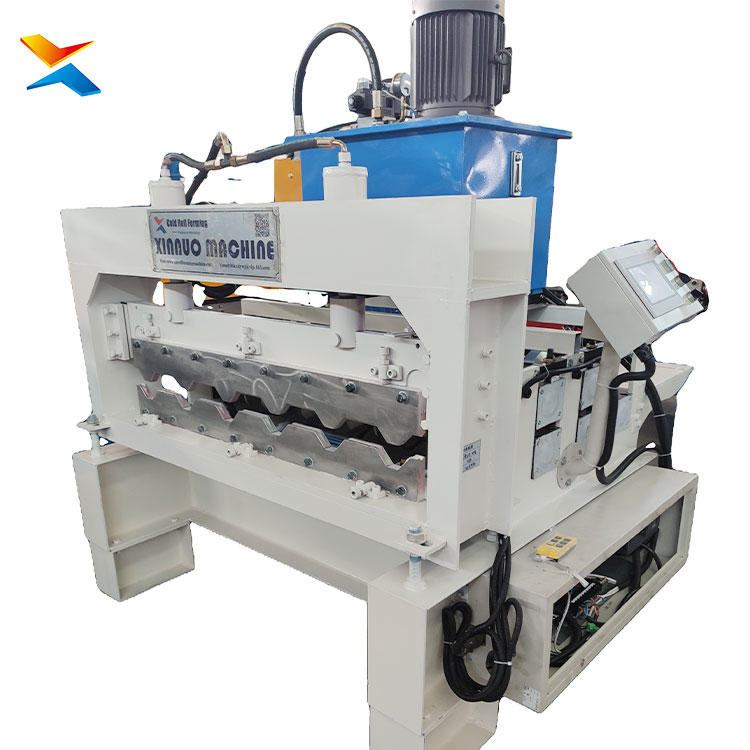

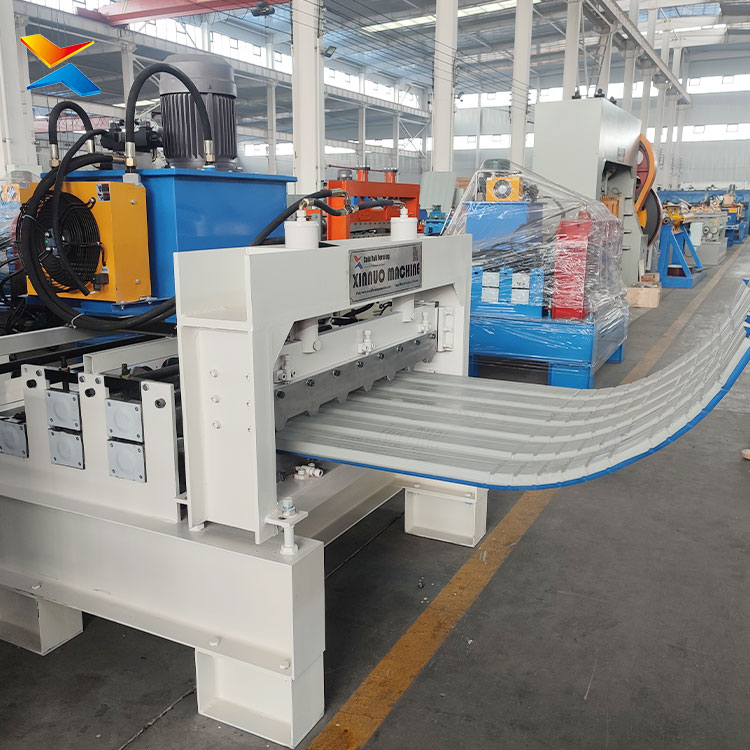

Linha de conformação e curvatura contínua — desbobinador + conjunto de perfilagem + unidade de curvatura em arco, em um único passe
Aplicação:
Cobertura de galpão metálico em aço galvanizado — galpões industriais e logísticos, aviários e galpões agrícolas, silos e depósitos, quadras e ginásios, com cobertura em arco autoportante (sem terças intermediárias) e vão livre definido por projeto
Material:
Aço galvanizado (revestimento de zinco), Galvalume / Alu-Zinco e aço pré-pintado; espessura de referência de 0,4 mm a 0,7 mm nos perfis padrão de mercado
Perfis:
Padrão nacional 760 / 840 / 1000 / 1200; padrão latino-americano tipo 978 / 1020 / 840, com largura de bobina de 1086 mm a 1220 mm; demais perfis sob consulta
Versões de estrutura:
Leve padrão (corrente 1″ simples, eixo Φ70, 1,5 kW, bobina até 1000 mm) · Média trifásica (corrente 1″, eixo Φ70–Φ75, 1,5 kW, bobina 1000–1220 mm) · Especial arco ondulado (corrente 1″, eixo Φ70, 2,2 kW, bobina até 1000 mm) · Pesada (engrenagem interna, eixo Φ70–Φ75, 5,5 kW ou motor hidráulico, bobina 1200–1220 mm)
Faixa de curvatura (referência):
Definida pelo conjunto de rolos. Para nervuras de 18 a 30 mm, a ordem de grandeza fica entre 0,5 m e 1,8 m de raio; quanto maior a nervura, mais espessa a chapa e mais rígido o revestimento (pré-pintado), maior tende a ser o raio mínimo indicado (valores de referência — o raio do seu projeto é confirmado com a engenharia Xinnuo)
Diferenciais técnicos:
Formação e curvatura em um passe; velocidade de referência de 8 a 15 m/min; montagem conforme o perfil do cliente; certificação ISO 9001
No Brasil, esse tipo de cobertura tem nome próprio: cobertura autoportante. É a cobertura em arco que vence o vão sozinha, sem terças intermediárias e sem pilares no meio do galpão — a telha trapezoidal curvada no raio correto trabalha como elemento estrutural. No mercado brasileiro o sistema também é conhecido por um nome comercial consagrado (referência de mercado, com registro de terceiros), e é exatamente esse tipo de solução que esta máquina produz.
Aço galvanizado: o detalhe que decide a qualidade da peça. Curvar aço galvanizado não é o mesmo que curvar chapa nua. O revestimento de zinco — e mais ainda o pré-pintado — precisa passar pela curvatura sem trincar nem marcar. Na prática isso se traduz em três cuidados de projeto que a Xinnuo aplica na definição da sua máquina: respeitar o raio mínimo para a espessura e o revestimento em uso (quanto mais rígido o revestimento, mais aberto o raio indicado), proteger a superfície no contato com os rolos durante a conformação e a curvatura, e estabilizar a tensão do conjunto para que a telha saia alinhada, sem ondulação nas bordas. Galvalume (Alu-Zinco) segue a mesma lógica de dimensionamento.
O mercado compra a telha pronta — e compra por metro. Quem vende telha galvanizada no Brasil recebe pedido assim: medida, quantidade e preço por peça, com a metragem no nome da busca (3 metros, 6 metros). Isso diz muito para quem fabrica: a mesma bobina de aço galvanizado pode sair como telha curvada padrão ou como telha em arco autoportante, e a diferença de valor está no processamento, não na matéria-prima. Com a máquina em casa, o fabricante atende o pedido no dia, no comprimento e no raio que a obra pediu, sem depender de frete de peça pronta.
Aplicações típicas no Brasil: galpões industriais e logísticos, aviários e galpões agrícolas, silos e armazéns, quadras e ginásios cobertos — todos cenários em que a cobertura em arco resolve vão grande com estrutura secundária mínima.
Qual versão para o seu caso? São quatro níveis — leve padrão, média trifásica, especial para arco ondulado e pesada — definidos por transmissão, diâmetro de eixo, motorização e largura de bobina. A definição sai de três respostas: qual perfil (760, 840, 1000, 1200 ou o padrão latino-americano 978/1020), qual espessura e revestimento entram na máquina (galvanizado, Galvalume ou pré-pintado, na faixa de 0,4 a 0,7 mm de referência) e qual o vão/raio dos seus projetos.
Já tem perfiladeira? Informe no contato: nesse caso a solução é a arqueadeira, que recebe a telha já formada e executa apenas a curvatura. As duas opções são Xinnuo — assim enviamos a configuração correta de primeira, sem venda cruzada errada.
Entrega e suporte: montagem conforme o seu perfil, teste de curvatura acompanhado em fábrica, comissionamento e assistência remota Xinnuo 24/7 — certificação ISO 9001.
