Modelo:

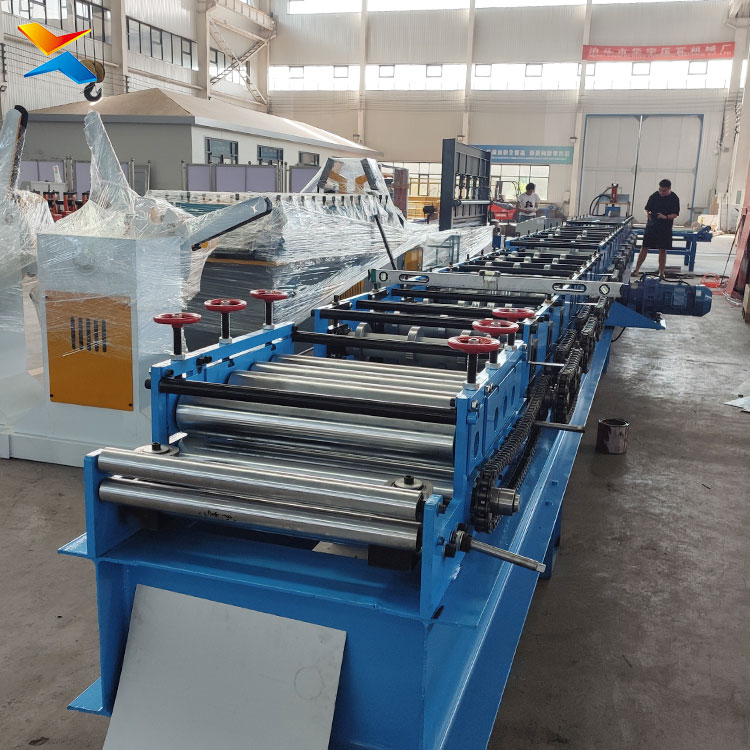

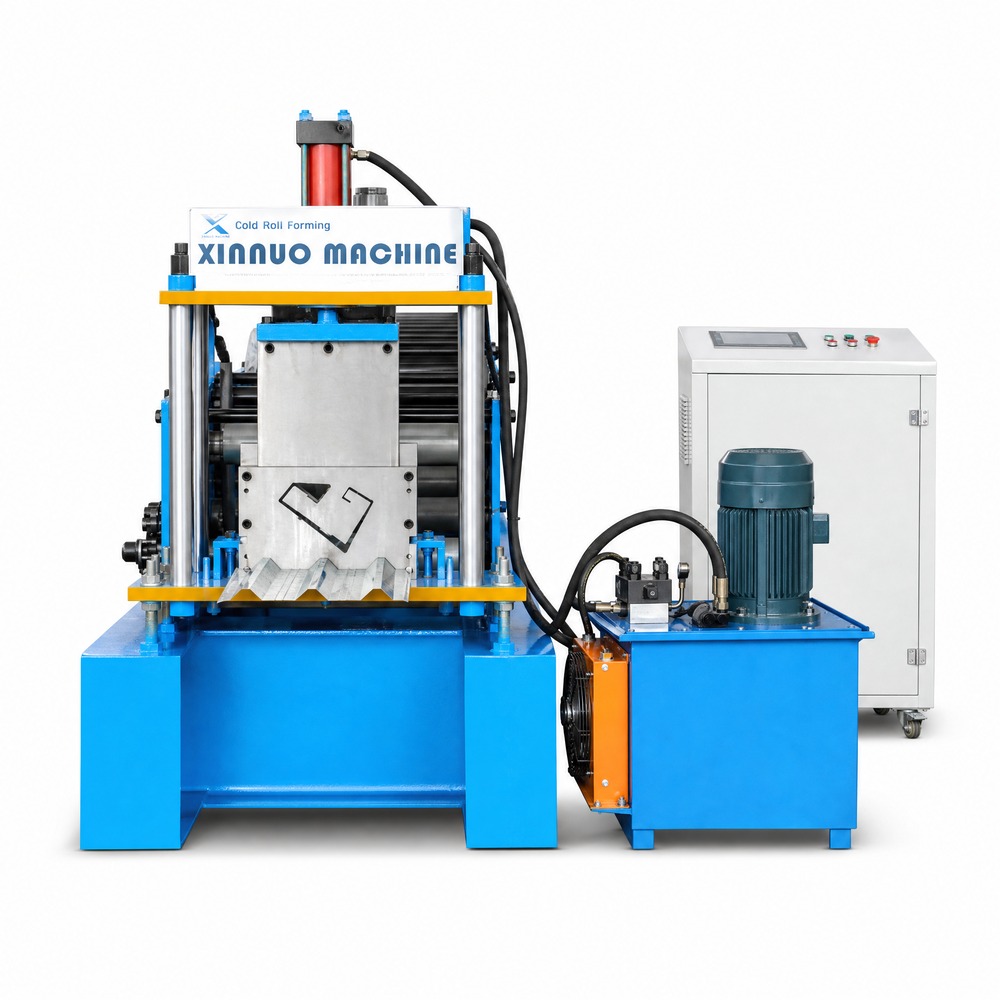

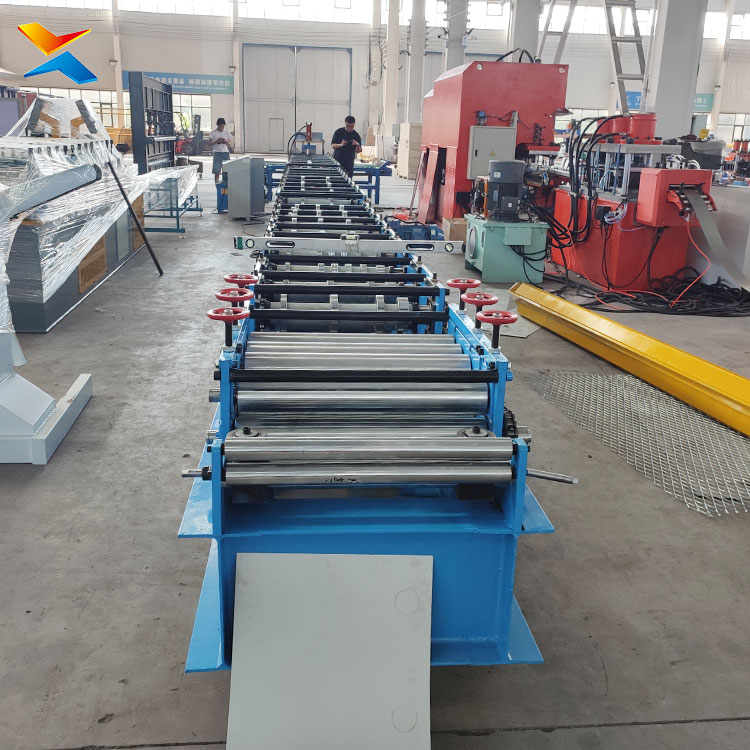

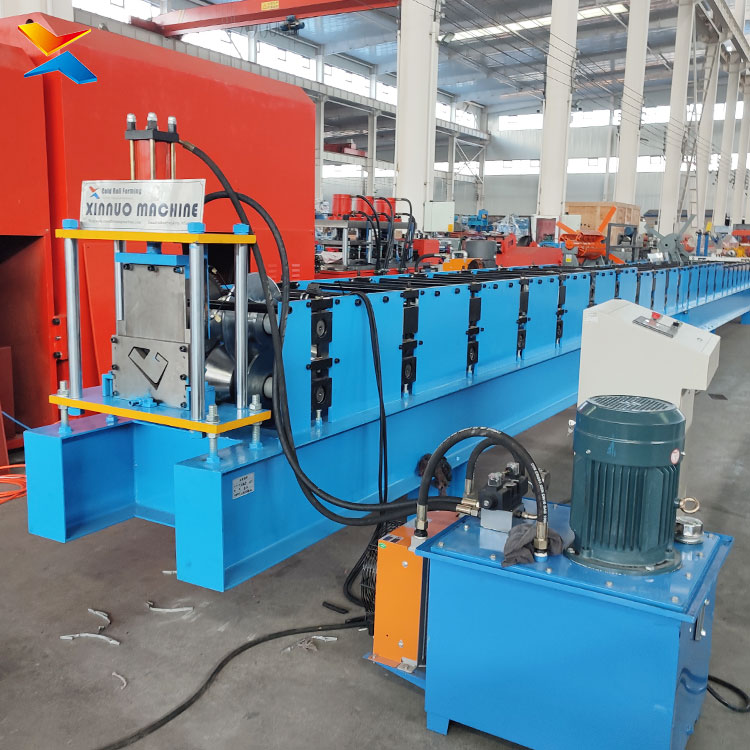

Perfiladeira Xinnuo para calhas de aço galvanizado e rufos — linha de perfilagem contínua para o mercado de construção civil
Tipo:
Linha automática com desbobinador, nivelador, conjunto de rolos, puncionamento, cisalhamento e comando por CLP, em operação contínua
Aplicação:
Calhas e rufos para construção civil — telhado residencial, edifícios de múltiplos pavimentos, galpões e obras de pequeno e médio porte. Indicada para fabricantes de calhas e rufos, serralherias, empresas de instalação e manutenção de calhas, e fabricantes de cobertura
Material:
Aço galvanizado e aço pré-pintado. Há versões preparadas para alumínio
Perfis:
O perfil de calha HY125.57, com 225,06 mm de seção desenvolvida e formato em V com canto de fundo arredondado, partindo de bobina de 350 mm em 12 conjuntos de rolos, quadro 350H, eixos de 75 mm, motorização de 11 kW e corrente de 2 polegadas. A linha também produz o perfil U de água furtada e rufo em três medidas — 55, 80 e 105 mm de largura por 40 mm de profundidade — em quadro 300H, eixos de 65 mm e 5,5 kW, e o perfil de 125 mm para calhas e tanques industriais
Comprimento:
Corte programado por CLP, sem troca de ferramenta na mudança de medida. Isso permite entregar a peça já na medida padrão de obra, como 3 metros ou 6 metros, ou em qualquer comprimento definido pelo cliente
Fabricação:
Conjunto de rolos em aço GCr15 forjado, em seis etapas até HRC 58 a 62. Rodas de desgaste crítico em Cr12MoV. Eixos e mesa usinados com planeza de 0,05 mm em centro de comando numérico. Acabamento por jateamento e pintura eletrostática a pó, com solda em proteção gasosa de CO2
Conformidade:
ISO 9001 e CE para exportação
Esta linha é voltada para quem vive do mercado de calhas e rufos — o fabricante que atende obra, a serralheria que quer parar de comprar perfil pronto e a empresa de instalação que quer produzir a própria calha. É o mesmo público que aparece nas buscas brasileiras por calha galvanizada para telhado, por empresa de calhas e rufos e por instalação de calhas e rufos. A linha entrega a peça formada em aço, cortada no comprimento programado, sem depender de conformação manual peça por peça.
Uma observação sobre o material escolhido no título, porque ela ajuda a vender. Quando o comprador procura calha para telhado no Brasil, ele costuma comparar três caminhos antes de decidir: aço galvanizado, alumínio e PVC. Vale deixar isso claro na proposta. O aço galvanizado entrega resistência mecânica para peças de maior extensão, bom desempenho a impacto e à ação do tempo, e é o material que se presta a perfis estruturais de calha contínua, sem emenda a cada trecho. O alumínio tem a vantagem do peso e da resistência à corrosão em certas atmosferas. O PVC dispensa pintura e é leve, mas trabalha com dilatação térmica e com limitação de comprimento por peça. Cabe ao vendedor apresentar essas diferenças com os números do projeto do cliente, e não como promessa genérica.

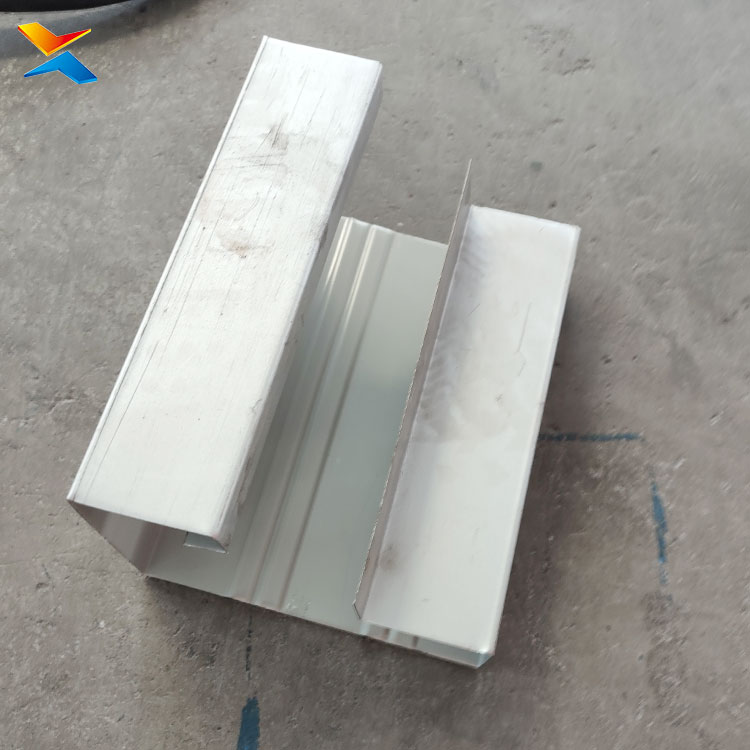

O perfil principal da linha é a calha HY125.57, com 225,06 mm de seção desenvolvida e formato em V de canto arredondado, produzida a partir de bobina de 350 mm em 12 conjuntos de rolos, com quadro de 350H, eixos de 75 mm, motorização de 11 kW e corrente de 2 polegadas. Junto dela, a mesma família produz o perfil U de água furtada e rufo em três medidas — 55, 80 e 105 mm de largura por 40 mm de profundidade — em quadro 300H e 5,5 kW. É a combinação que resolve a obra inteira: a calha que recolhe a água e o rufo que protege o encontro com a parede ou o muro.
O comprimento é programado no CLP. É isso que permite entregar calha em 3 metros ou 6 metros, ou no comprimento que o projeto pedir, sem trocar ferramenta entre uma medida e outra. Para quem fornece para obra, esse é o ponto que muda a operação: a peça sai no padrão de transporte e de instalação, e o instalador não perde tempo emendo ou cortando no canteiro. Para as descidas de água, o conjunto se completa com o condutor de água pluvial, dimensionado conforme o projeto hidráulico da edificação.
A linha atende tanto a obra residencial quanto a cobertura industrial, e a escolha de seção é feita pelo projetista. O dimensionamento da calha depende da área de contribuição do telhado, da intensidade de chuva da região e da declividade adotada — dados que variam por projeto e que devem ser confirmados em projeto hidráulico, junto com o diâmetro do condutor vertical. O papel desta linha é garantir que o perfil especificado seja reproduzido de forma constante, peça após peça, na medida e na espessura definidas.
Toda a produção sai da mesma base de fabricação: conjuntos de rolos em aço GCr15 forjado em seis etapas até HRC 58 a 62, rodas de desgaste crítico em Cr12MoV, usinagem com planeza de 0,05 mm em centro de comando numérico, jateamento seguido de pintura eletrostática a pó e solda em proteção gasosa de CO2. A Xinnuo tem 20 anos na área de máquinas de perfil, produz 200 unidades por ano e exporta para mais de 30 países, com ISO 9001 e CE, comissionamento com equipe técnica e suporte de engenharia remoto.
