Modelo:

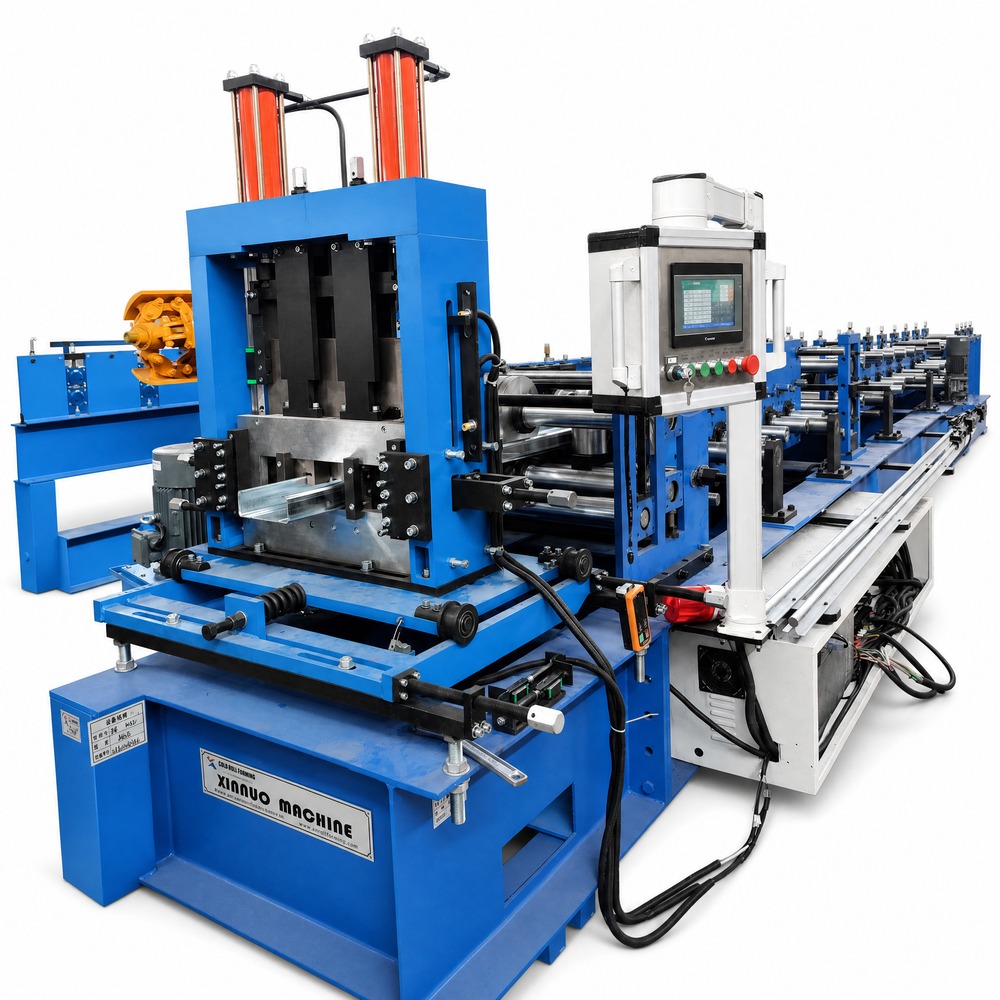

Perfiladeira estrutural Xinnuo para perfis C e Z — linha completa para produção de terças metálicas de telhado industrial
Tipo:
Linha de perfilagem a frio com desbobinador, nivelador, conjunto de rolos, puncionamento, cisalhamento e comando por CLP, em operação contínua
Aplicação:
Terças e perfis estruturais para telhado industrial — galpões, estruturas metálicas de grande vão, coberturas de fábrica e depósito, mezaninos. Também produz perfil U simples, perfil U enrijecido e, nas versões integradas, perfil U, C e Z na mesma máquina
Material:
Aço galvanizado, pré-pintado e laminado a frio, conforme a faixa de espessura da versão escolhida
Faixa de perfis:
Largura de 50 a 406 mm, altura de 10 a 127 mm, aba de 7 a 30 mm e espessura de 0,7 a 5,0 mm. Toda a gama é definida por essas quatro medidas, e são elas que determinam a versão da máquina
Configurações disponíveis:
Versão de entrada, com 12 a 14 conjuntos de rolos, quadro 300H, eixos de 65 a 75 mm e motorização de 3 a 7,5 kW; versão intermediária computadorizada, com 15 a 18 conjuntos, quadro 350H a 400H, eixos de 80 a 95 mm e 11 a 22 kW; versão C e Z integrada automática, com 16 a 20 conjuntos, quadro tipo pórtico, eixos de 85 a 100 mm e 22 a 30 kW com servo; e a versão C, Z e U integrada, com 24 a 26 conjuntos, quadro pórtico reforçado, eixos de 100 a 120 mm e 30 a 55 kW com servo
Sistema de corte:
Duas opções. Na cisalha hidráulica a máquina para brevemente a cada corte, com precisão de 2 a 3 mm e eficiência de cerca de 85% do tempo em produção. Na versão de corte não parado, também chamada de corte voador, a perfilagem não é interrompida, com precisão de 0,5 a 1 mm e eficiência próxima de 98%, e o conjunto de corte acrescenta cerca de 1 350 mm ao corpo da máquina. As duas versões usam lâmina única sem folga, o que dispensa troca de ferramenta na mudança de medida
Fabricação:
Eixos em aço 40Cr, torneados, retificados e cromados. Matrizes em aço para rolamento GCr15 forjado, em processo de seis etapas até HRC 58 a 62. Rodas de desgaste crítico — laterais, diagonais e endireitamento — em Cr12MoV, de maior resistência ao desgaste. Mesa fresada em centro de usinagem CNC de 12 metros, com planeza de 0,05 mm. Acabamento por jateamento e pintura eletrostática a pó, e solda com proteção gasosa de CO2
Linha completa:

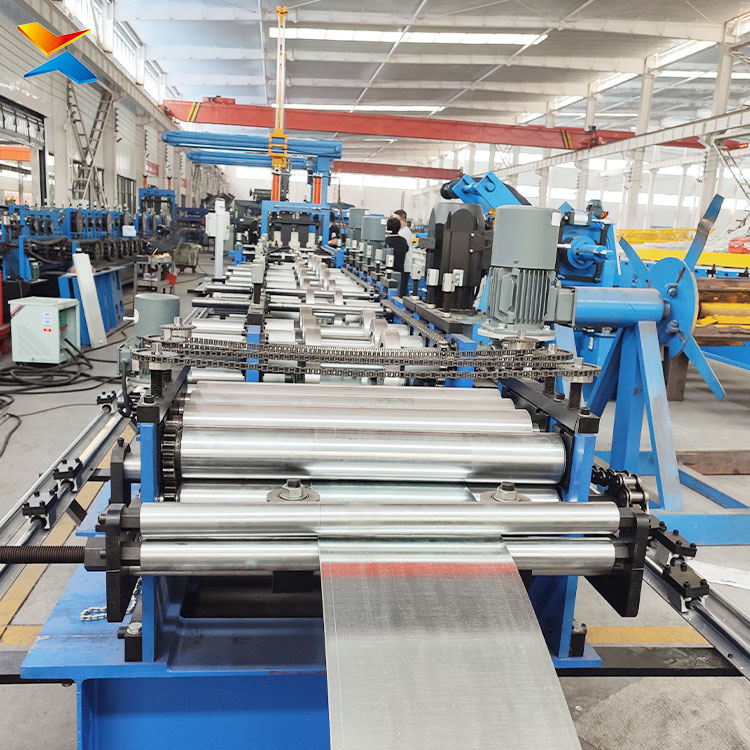

Sete componentes padrão — desbobinador, nivelador, perfiladeira, cisalha, duas mesas de saída, painel elétrico e central hidráulica. Comprimento aproximado de 19,6 m na linha C padrão, 20,9 m na linha C com corte voador, 22,9 m na linha C e Z padrão e 22,5 m por 2,1 m por 2,2 m na linha C e Z automática. O conjunto de empilhamento automático acrescenta cerca de 2,5 m
Conformidade:
ISO 9001, CE para exportação, conformidade com a NB
A Perfiladeira Estrutural Xinnuo produz as terças metálicas que sustentam o telhado industrial a partir da bobina de aço. No mercado brasileiro, o perfil que esse equipamento entrega é conhecido como perfil U enrijecido e o conjunto estrutural de cobertura como terça metálica — são esses os termos que os fabricantes e compradores de estrutura metálica usam no dia a dia. Nossa linha trabalha com perfil C, perfil Z e, nas versões integradas, também perfil U, sem trocar de máquina.
Para quem produz telhado industrial em volume, a decisão mais importante da ficha técnica é o sistema de corte. A cisalha hidráulica para a máquina a cada corte: é simples, robusta e suficiente para produção normal com medidas variadas. Já a versão de corte voador perfilagem não para, a peça sai com precisão de 0,5 a 1 mm e a linha fica cerca de 98% do tempo produzindo em vez de 85%. Em um galpão onde a terça é cortada em série, essa diferença aparece direto no custo por peça. As duas versões trabalham com lâmina única sem folga, então a mudança de medida não exige trocar faca — um detalhe de operação que economiza tempo em cada troca de pedido.
A estrutura é o que garante precisão ao longo dos anos. Os eixos são de aço 40Cr torneado, retificado e cromado; as matrizes são de aço para rolamento GCr15 forjado, trabalhadas em seis etapas até HRC 58 a 62; e as rodas de desgaste crítico são de Cr12MoV. A mesa é fresada em centro de usinagem CNC de 12 metros com planeza de 0,05 mm. O conjunto de rolos da versão C e Z integrada trabalha na casa das 12 toneladas — peso, aqui, é aço no quadro, e aço no quadro significa estabilidade e vida longa, não desperdício.
A operação acompanha a realidade de quem vende perfil por medida. Toda a gama é definida por quatro dimensões — largura, altura, aba e espessura —, e nas versões com posicionamento por encoder a troca de medida é feita em cerca de um minuto, com quatro motores e posicionamento por pulso. Isso permite atender pedidos de perfis diferentes no mesmo turno, algo comum quando o cliente é fabricante de estrutura metálica que trabalha com mais de uma obra ao mesmo tempo.

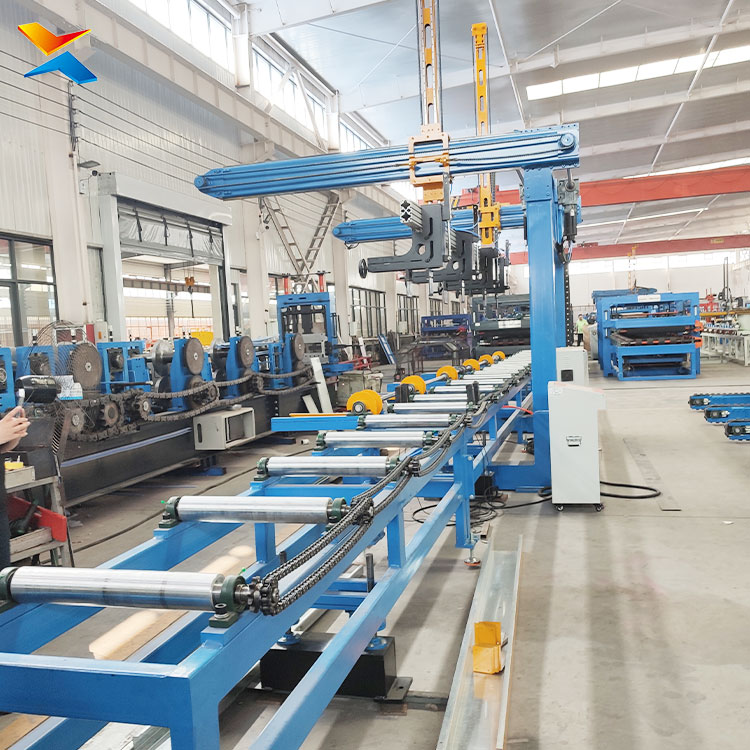

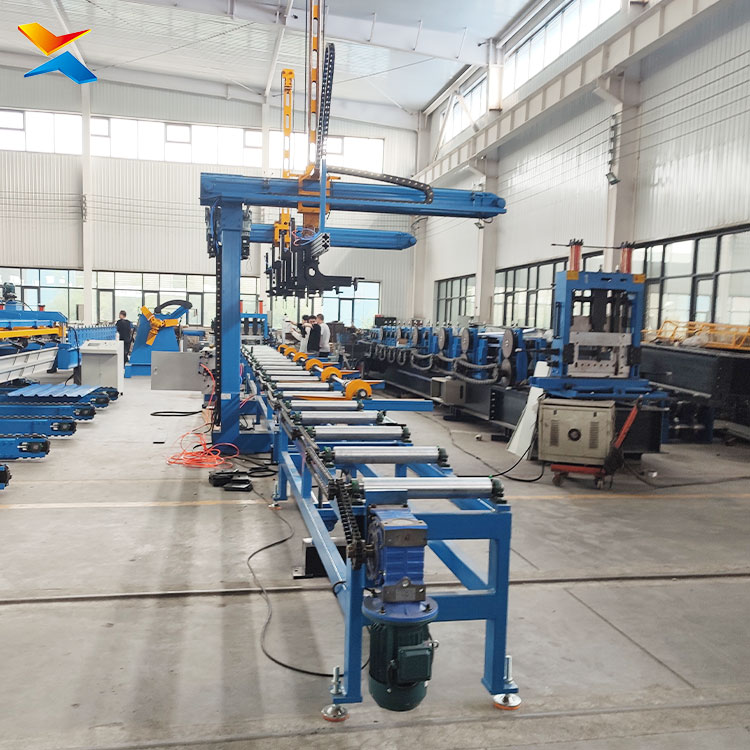

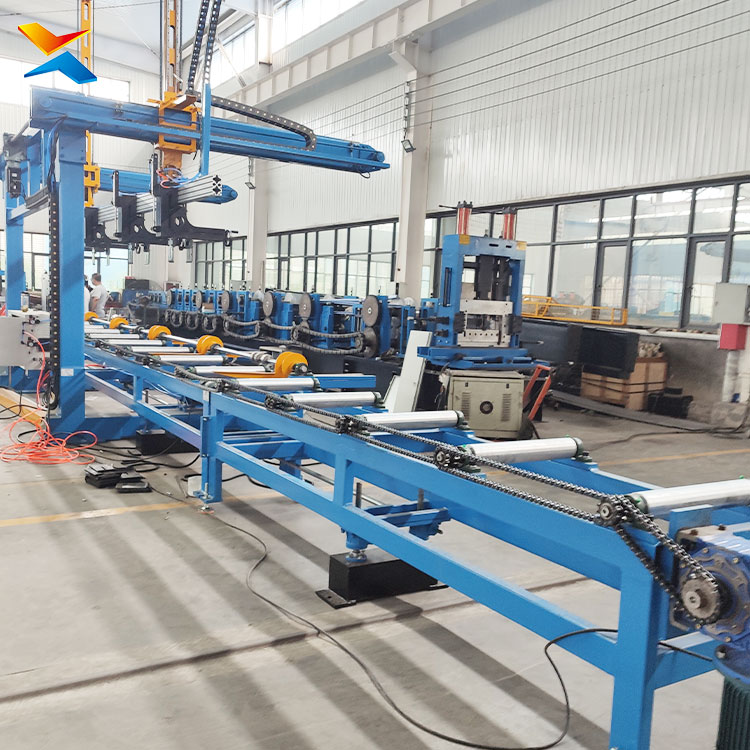

A linha sai completa, com sete componentes padrão, do desbobinador à central hidráulica, e pode receber o conjunto de empilhamento automático para reduzir mão de obra na saída. A Xinnuo tem 20 anos dedicados a máquinas de perfil, produz 200 unidades por ano e exporta para mais de 30 países, com ISO 9001 e CE. O material roda conforme a NBR 6355, a norma brasileira de perfis estruturais de aço, e o suporte de engenharia é feito em tempo integral, com acompanhamento remoto e treinamento no cliente.
