Modelo:

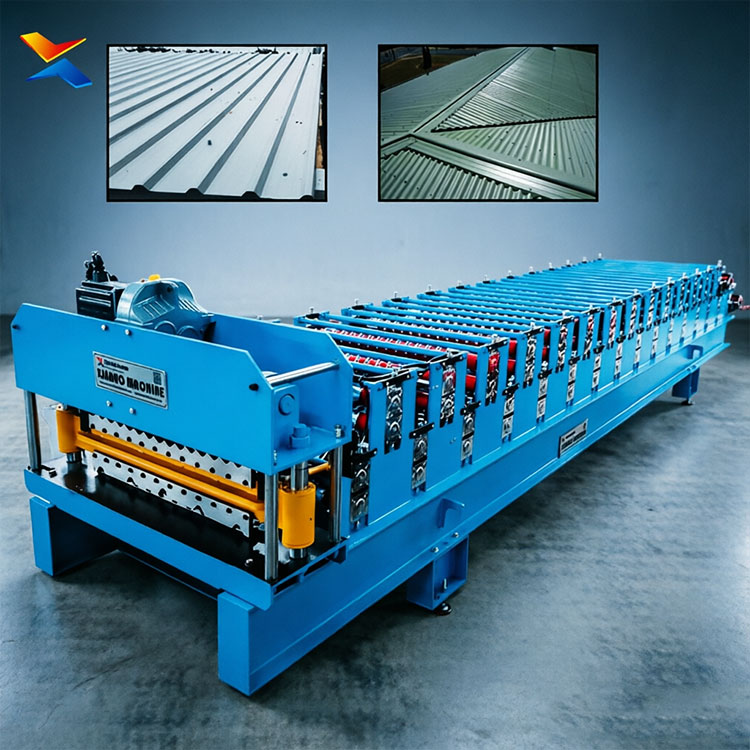

Formadora de Telhas de Dupla Camada Xinnuo — Perfiladeira de dupla camada para produção de telhas de chapa de aço destinadas à construção de estruturas metálicas
Tipo:

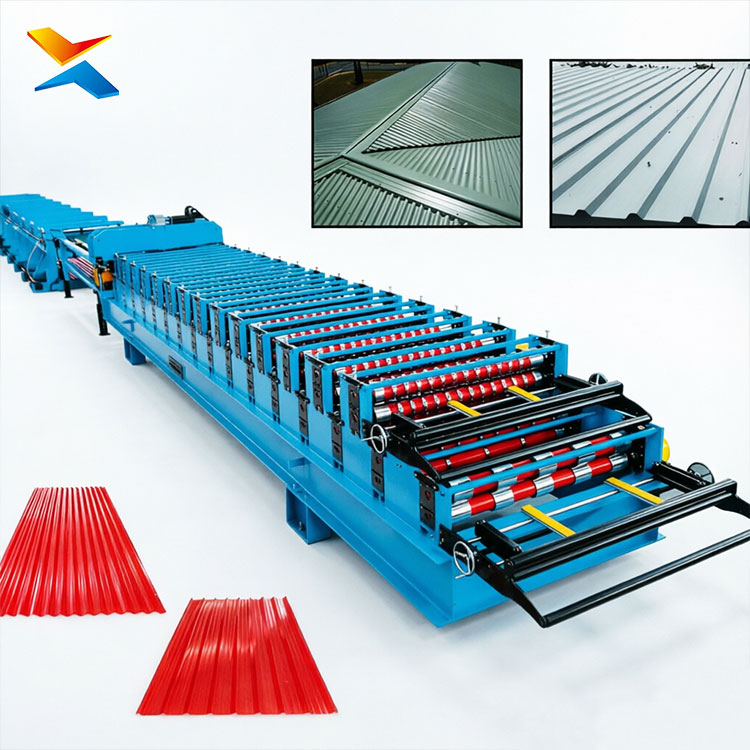

Equipamento de conformação contínua por rolos de dupla camada (double layer) — dois conjuntos de rolos formadores empilhados no mesmo corpo da máquina, produzindo dois perfis de telha de aço em uma única máquina, com troca de perfil em 5–15 minutos
Aplicação:
Produção de telhas de aço para construção de estruturas metálicas — coberturas e fechamentos de galpões industriais e logísticos, estruturas de grande vão, ampliações industriais — por montadoras de estruturas metálicas, construtoras e empreiteiras que executam o projeto completo (estrutura + cobertura)
Sistema:
Dois conjuntos de rolos formadores (camada superior + camada inferior) no mesmo corpo, com sistema de transmissão compartilhado e comutável; troca de perfil pela mudança da guia de alimentação da chapa
Largura da bobina:
Até 1220 mm (padrão 1000 mm, conforme os perfis escolhidos)
Espessura do material:
Chapa de aço galvanizado, Galvalume ou pré-pintado 0,3 mm – 0,8 mm
Largura útil das telhas:
600 – 1000 mm (perfis 840, 900, 1000 mm etc., conforme solicitação do cliente)
Altura da onda/trapézio:
9 mm – 45 mm (conforme o perfil escolhido)
Capacidade:
Velocidade de produção ajustável por inversor de frequência (padrão 10 – 15 m/min por camada)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência; corte hidráulico automático sincronizado
Função:

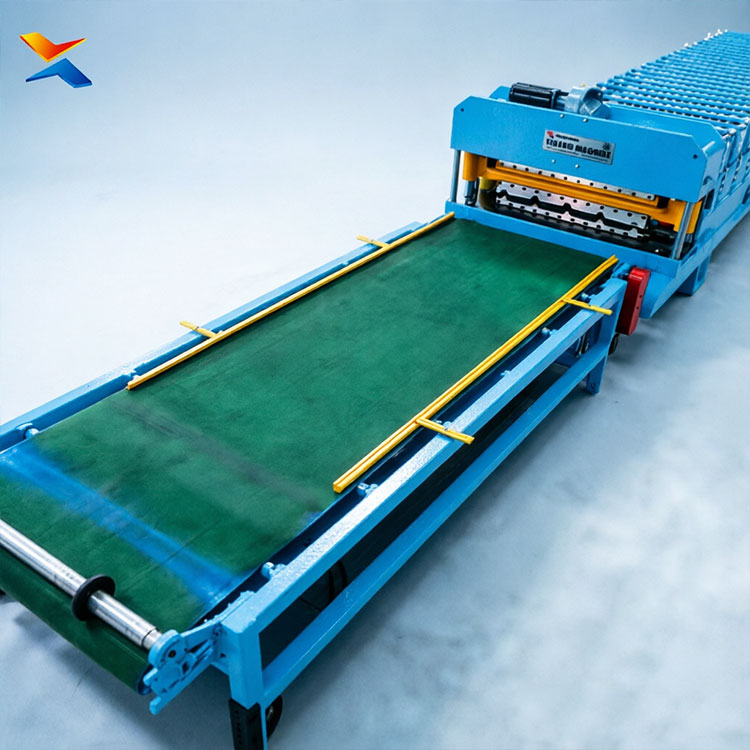

Produção de dois perfis de telha de aço em uma única máquina — desbobinamento, conformação, corte hidráulico automático e mesa de saída/empilhamento — para coberturas e fechamentos de estruturas metálicas
Quem constrói estruturas metálicas — galpões, armazéns, estruturas de grande vão — sabe que a cobertura é parte do contrato: a obra só é entregue quando a estrutura recebe as telhas. Para montadoras e construtoras que executam o projeto completo (estrutura + cobertura), a Formadora de Telhas de Dupla Camada Xinnuo permite produzir as telhas da própria obra — no perfil certo de cada projeto, no comprimento exato, sem depender do prazo e do preço de fornecedores externos.
Dois perfis para estruturas diferentes. Os dois conjuntos de rolos formadores ficam empilhados no mesmo corpo da máquina: por exemplo, telha trapezoidal para a cobertura principal do galpão e telha ondulada (ou outro perfil trapezoidal) para fechamentos e coberturas econômicas. A troca entre os perfis leva de 5 a 15 minutos, apenas mudando o caminho de alimentação da chapa. O investimento é de cerca de 70% do valor de duas máquinas de camada única, e o espaço ocupado reduz de 40% a 60% — vantagens decisivas para empresas que querem atender mais contratos de estrutura metálica sem ampliar o capital imobilizado.
Telhas que completam a estrutura. A conformação em estações com eixos de aço cromado usinados em CNC garante tolerâncias dimensionais rigorosas e encaixe preciso entre telhas — essencial para coberturas executadas sobre estrutura metálica, onde o alinhamento das terças exige telhas com geometria constante. A preservação da camada de zinco e da pintura protege a durabilidade da telha contra corrosão, e o corte hidráulico automático sincronizado pelo PLC produz comprimentos exatos, prontos para a montagem da cobertura.
Construção e suporte Xinnuo. Estrutura de alta rigidez (padrão 350H para esta combinação), rolamentos de alta capacidade e tratamento por jateamento + pintura eletrostática. Cada máquina é testada em fábrica antes do embarque e acompanha certificação ISO 9001. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local (montagem e ajuste das duas camadas conduzidos pelos nossos engenheiros, 2–3 dias em campo) e suporte de engenharia 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para empresas brasileiras de estruturas metálicas que buscam autonomia de produção e o melhor custo-benefício.
