Modelo:

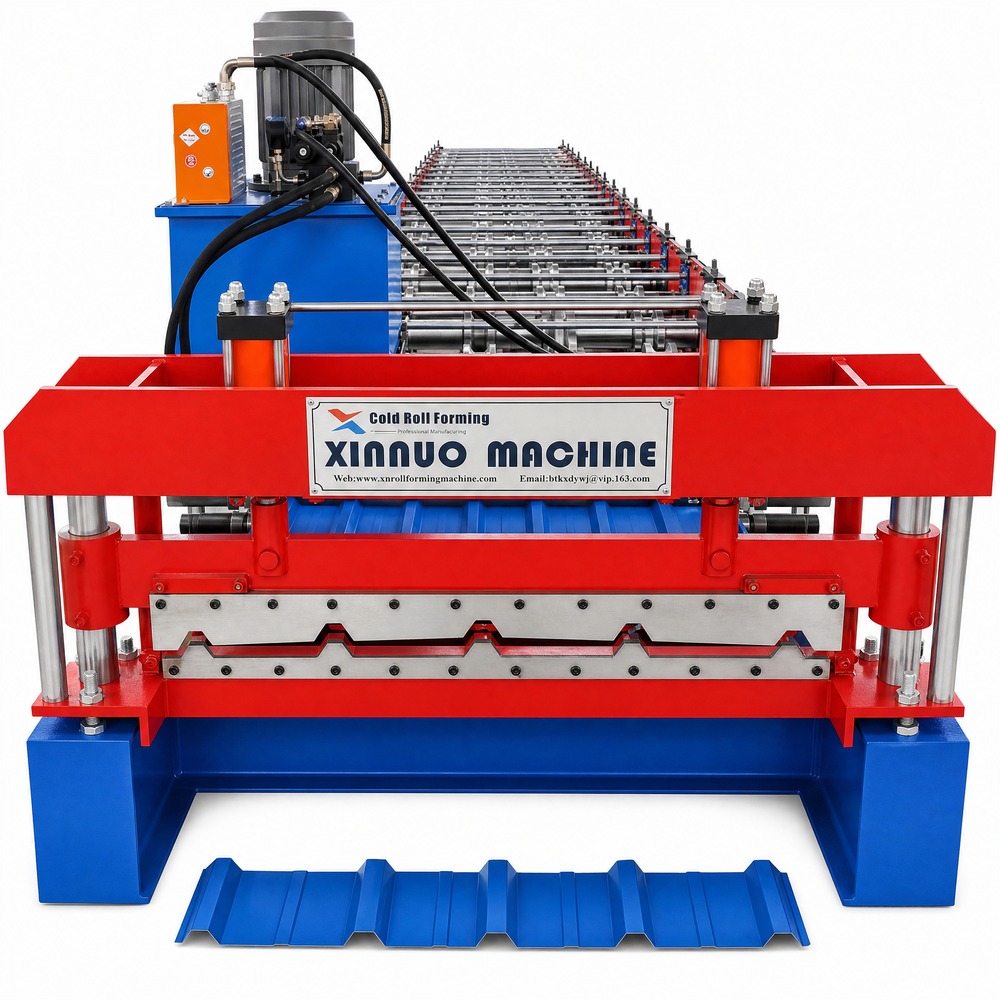

Perfiladeira Xinnuo de chapa trapezoidal para fabricação de telhas metálicas — linha contínua de perfilagem a frio
Tipo:
Linha automática com desbobinador, nivelador, conjunto de rolos, cisalhamento e comando por CLP, em operação contínua
Aplicação:
Telha trapezoidal metálica para cobertura e fechamento lateral — galpão industrial, galpão logístico, galpão agrícola, obra comercial, mezanino, estrutura modular e fachada. Indicada para fábrica de telhas, distribuidor de material de construção, serralheria de cobertura e empresa que quer produzir a própria telha em vez de comprar pronta
Material:
Aço galvanizado, alumínio-zinco, galvalume e aço pré-pintado, em bobina de 0,3 a 0,8 mm. Há versões para alumínio e para chapa perfurada
Perfis:
Cada perfil trapezoidal é definido por quatro variáveis — largura útil (600 a 1.200 mm), número de cristas (3 a 12), altura da crista (9 a 45 mm) e largura de bobina necessária (750 a 1.500 mm). O nome comercial do produto vem da largura útil: o perfil 840, por exemplo, cobre 840 mm. O código de tipo da casa codifica as três medidas diretas — altura da crista, passo e largura útil — o que permite ao comprador conferir se está recebendo o perfil certo antes de fechar o pedido
Comprimento:
Corte programado por CLP, no comprimento definido pelo cliente, sem troca de ferramenta entre uma medida e outra
Conformidade:
ISO 9001 e CE para exportação

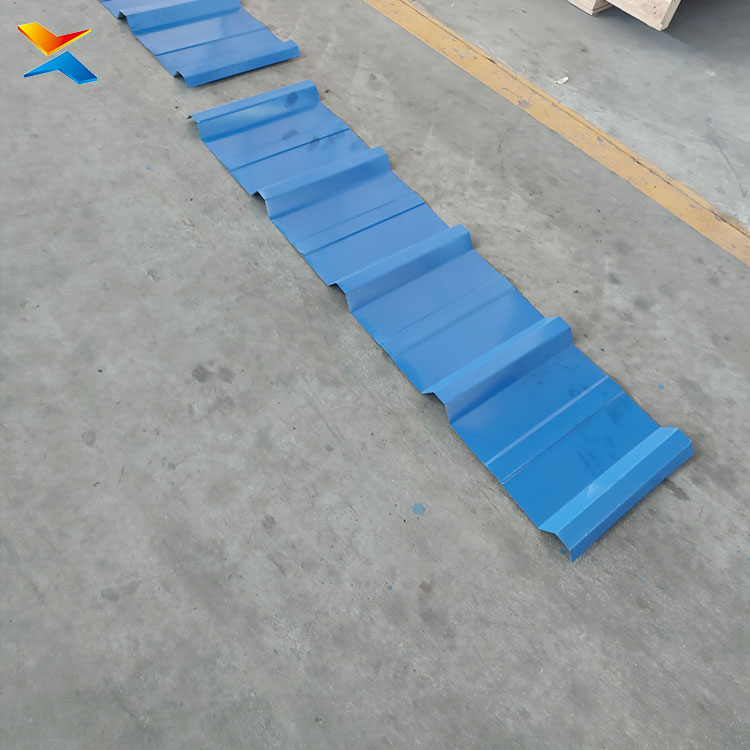

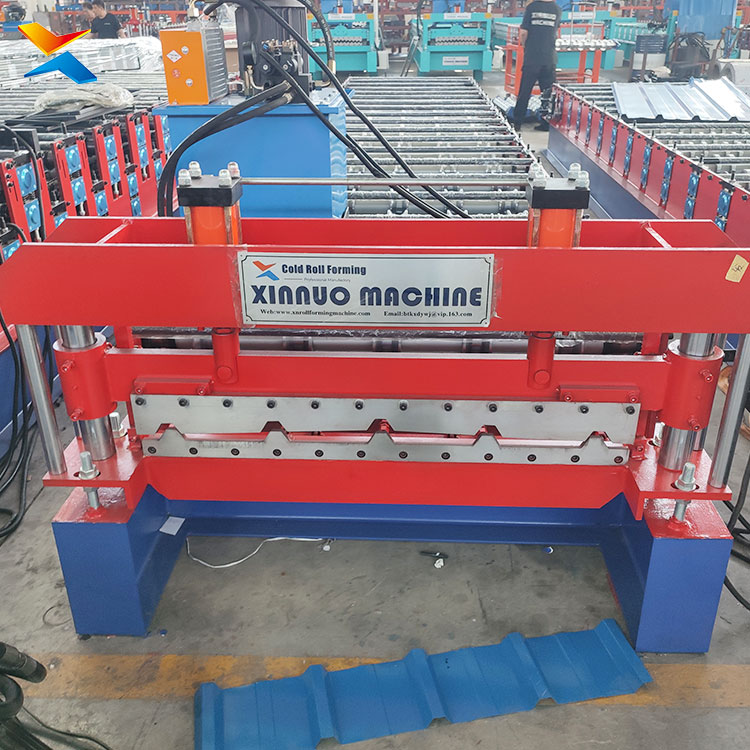

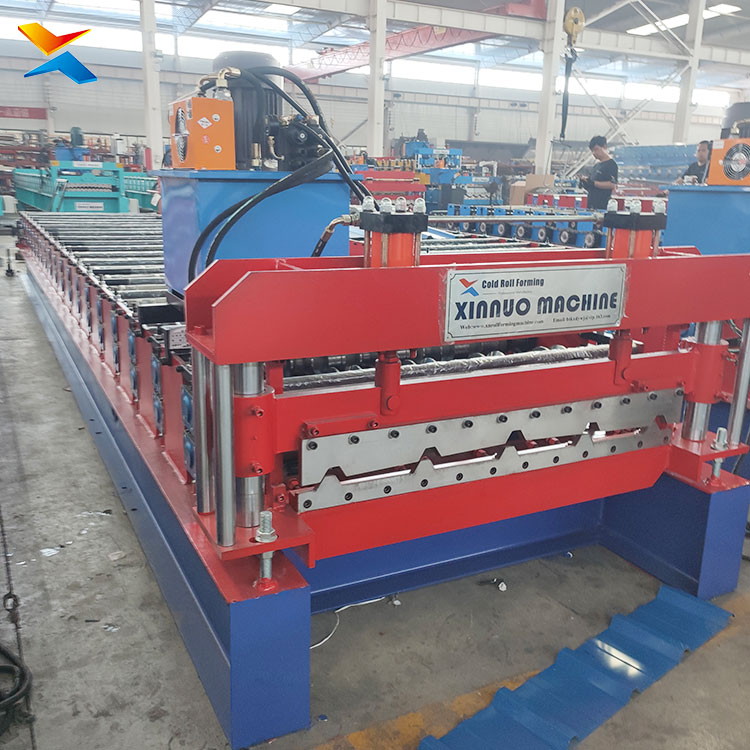

Esta linha transforma chapa trapezoidal em telha metálica pronta para obra. A bobina entra, o perfil é formado por conjunto de rolos, a peça é medida e cortada no comprimento programado. O que sai da máquina é a telha na largura útil e na medida de transporte definidas pelo cliente.
Vale explicar de onde vem o preço da telha no mercado brasileiro, porque isso define o que a máquina precisa entregar. O comprador brasileiro não pesquisa nome de máquina — ele pesquisa o produto: procura por telha trapezoidal, por telha trapezoidal galvanizada, por telha metálica trapezoidal dimensões, por telha trapezoidal medidas, por telha trapezoidal preço m2 e por telha trapezoidal peso por m2. Quando o assunto é a máquina, o que aparece é a busca pelo resultado e pela ficha técnica, não pela estrutura do equipamento. É por isso que esta linha se apresenta pelo que ela entrega: a chapa de entrada, o perfil formado e a telha na medida.
Um ponto prático sobre como o perfil é definido, e que economiza ida e volta na cotação. O mercado brasileiro de telha trapezoidal se organiza por código de perfil — os mais procurados são o TP 40 e o TR 40, além do T101 na linha de chapa. Então a cotação começa pelo código: a partir dele se confirma altura de crista, passo e largura útil, e daí se define quantas cristas o desenho pede, qual a largura de bobina necessária e qual o comprimento de corte de saída. Os quatro números que fecham o perfil são largura útil, número de cristas, altura de crista e largura de alimentação — e é a combinação deles que determina o conjunto de rolos.
Sobre as versões, a escolha não é por gosto, é pelo que a obra exige. A versão econômica, de 9 a 12 passes em quadro de 250 a 300 de canal, com eixos de 65 a 70 mm e motorização de 3 a 4 kW, atende obra de pequeno volume e perfil de baixa crista. A padrão, de 12 a 16 passes em quadro 300 a 350H, eixos de 70 a 80 mm e 4 a 5,5 kW, é a que cobre a maior parte dos pedidos de perfil de 5 cristas — 840, 900, 1.000 e 1.050 — e a mais comum no mercado. A heavy, de 16 a 22 passes com eixos de 75 a 85 mm e 5,5 a 7,5 kW, entra quando a crista é alta ou a espessura é maior. Acima dela existem a alta velocidade, com motorização dedicada e corrente de 1 polegada em dupla fileira, e a tipo pórtico (牌坊), com quadro de 400 a 500 e acionamento hidráulico por caixa de engrenagens, indicada para produção em turno longo com menos vibração.
Alguns recursos mudam o resultado na obra e vale conhecê-los antes de fechar o perfil. O rolete A é um acessório opcional que forma uma dobra pequena em uma das bordas da telha, melhorando a vedação contra chuva de vento — é comum em perfil para exportação. A perfilagem reversa permite produzir o mesmo perfil em orientação invertida, quando a instalação pede. Há também versões com conjunto de arqueamento acoplado, que curvam a telha após a formação, usadas em cobertura curva e em construções tipo túnel. E existem perfis específicos de fechamento lateral de 11 cristas, de crista baixa, para parede — diferentes do perfil de cobertura.

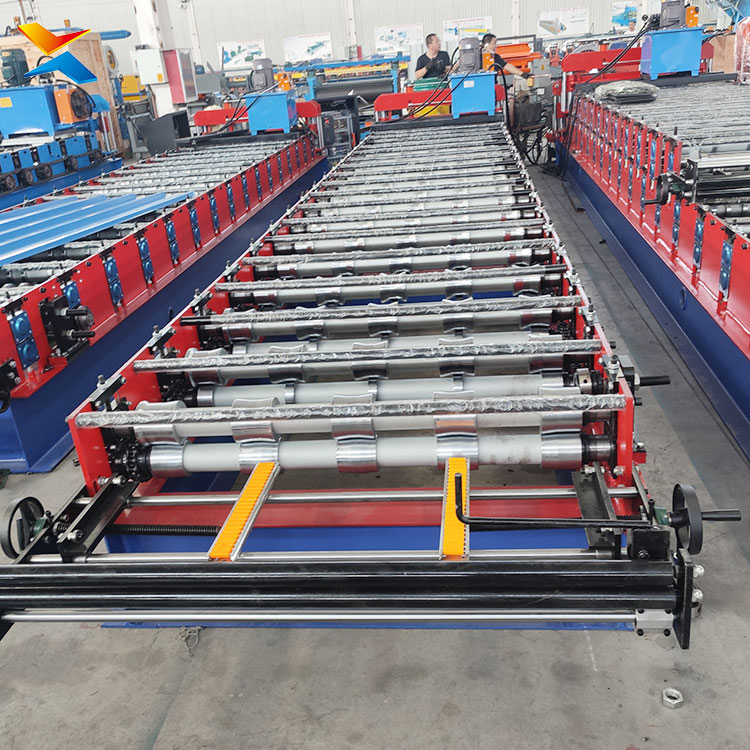

A base de fabricação segue o padrão da casa: conjuntos de rolos em aço 45 forjado, processados em sete etapas até a dureza de HRC 45 a 50; eixos e mesa usinados com planeza de 0,05 mm em centro de comando numérico; acabamento por jateamento e pintura eletrostática a pó, com solda em proteção gasosa de CO2. A Xinnuo tem 20 anos na área de máquinas de perfil, produz 200 unidades por ano e exporta para mais de 30 países, com ISO 9001 e CE, comissionamento com equipe técnica e treinamento de operadores no local.
Sobre a espessura, é honesto registrar o limite da aplicação. A telha trapezoidal metálica trabalha tipicamente na faixa de 0,3 a 0,8 mm de chapa, e o desempenho estrutural do telhado — vão entre apoios, inclinação mínima e fixação — depende do projeto e deve ser confirmado pelo projetista da obra, junto com o peso por metro quadrado da telha escolhida e a inclinação adotada. O papel da linha é garantir que o perfil especificado saia constante, peça após peça, na medida e na espessura definidas.
