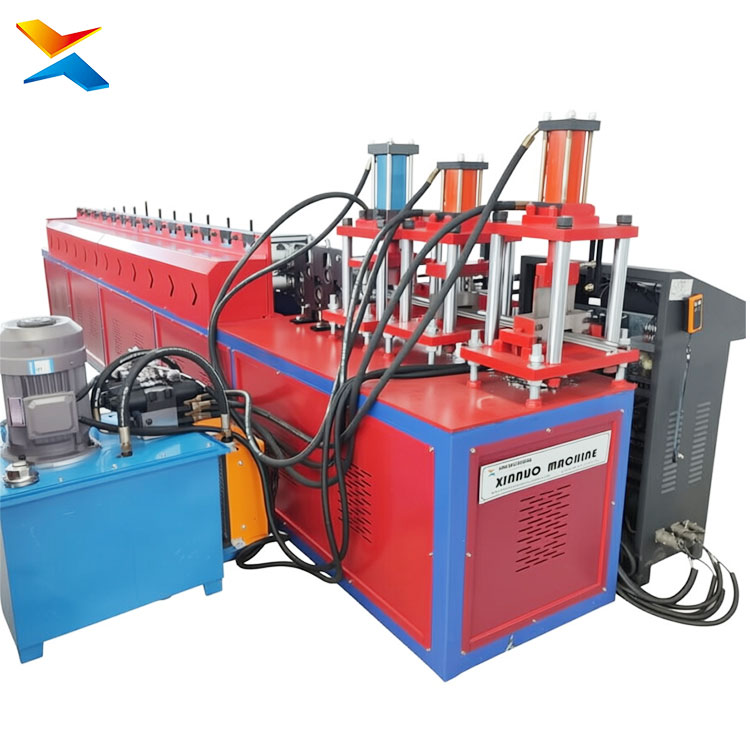

Máquina de Conformação a Frio de Alta Precisão para Persianas | High Precision Shutter Machine

1. Análise do Produto Acabado

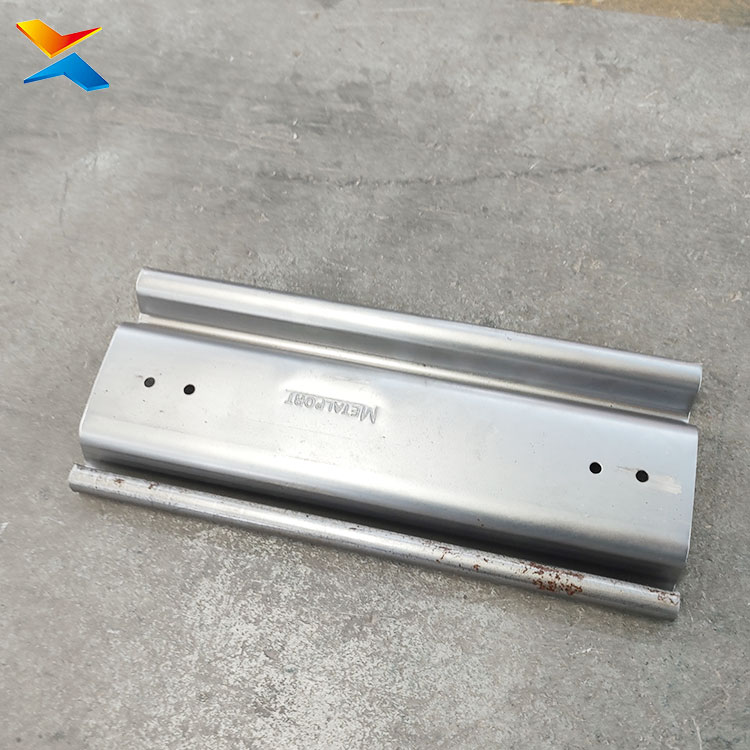

• Material e Aparência: Conforme mostrado na imagem, o produto acabado possui um acabamento metálico cinza-prateado com superfície lisa. Esta máquina é projetada especificamente para processar bobinas de liga de alumínio (ex: ligas Al-Mn 3003 ou 5052) ou bobinas de aço com pintura (colorido).
• Design Estrutural:
  • Estrutura Oca de Dupla Camada: O perfil exibe um encaixe superior e inferior, formando uma cavidade oca no centro. Este design reduz o peso total da porta, oferecendo ao mesmo tempo excelente isolamento térmico e conforto acústico — caracterizando o modelo "acústico".
  • Nervuras de Reforço: Relevos elevados (nervuras) são visíveis na superfície, aumentando significativamente a resistência do perfil à pressão do vento e evitando deformações em vãos largos.
  • Furos Pré-punchados: Pequenos furos circulares alinhados são visíveis, indicando que a máquina pode ser equipada com um sistema de punção hidráulica integrado, eliminando a necessidade de furação manual posterior para instalação de fechaduras ou puxadores.
  • Logotipo em Relevo: A marca "METALCOAT" está estampada com nitidez, demonstrando a precisão dos rolos de gravação da máquina, capazes de aplicar logos ou texturas decorativas durante o processo de conformação.

2. Especificações Técnicas Principais

• Matéria-prima Compatível:
  • Material: Bobinas de Liga de Alumínio ou Aço Galvanizado/Pintado.
  • Espessura: 0.3mm - 0.8mm (o alumínio utiliza a geometria do perfil para ganhar rigidez).
  • Largura Útil: Personalizável conforme o perfil, geralmente entre 100mm e 150mm.
• Velocidade de Produção:
  • Padrão: 8-12 metros/minuto.
  • Alta Velocidade: Até 15-20 metros/minuto (requer sistema de corte voador servo-motorizado).

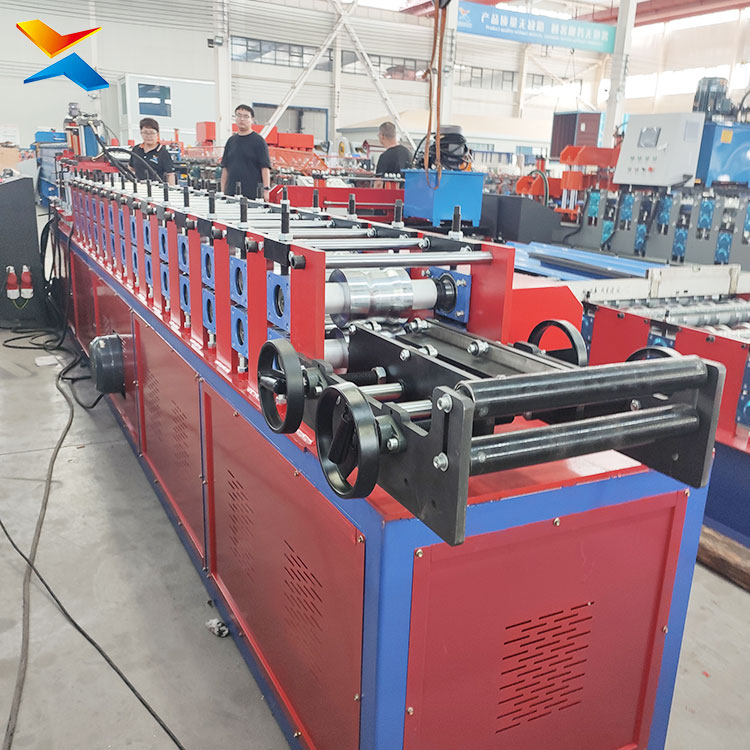

• Estágios de Conformação: 16 a 22 passes (dependendo da complexidade do perfil), garantindo precisão dimensional mesmo após o retorno elástico (springback) do alumínio.
• Sistema de Corte:
  • Cisalhamento Hidráulico: Ideal para espessuras padrão, garantindo cortes limpos.
  • Serra Voadora Servo (Flying Saw): Recomendada para alta velocidade; realiza o corte sem parar a linha, garantindo rebarba zero e sem deformação na extremidade.

3. Destaques Funcionais do Equipamento

• Integração de Processos:

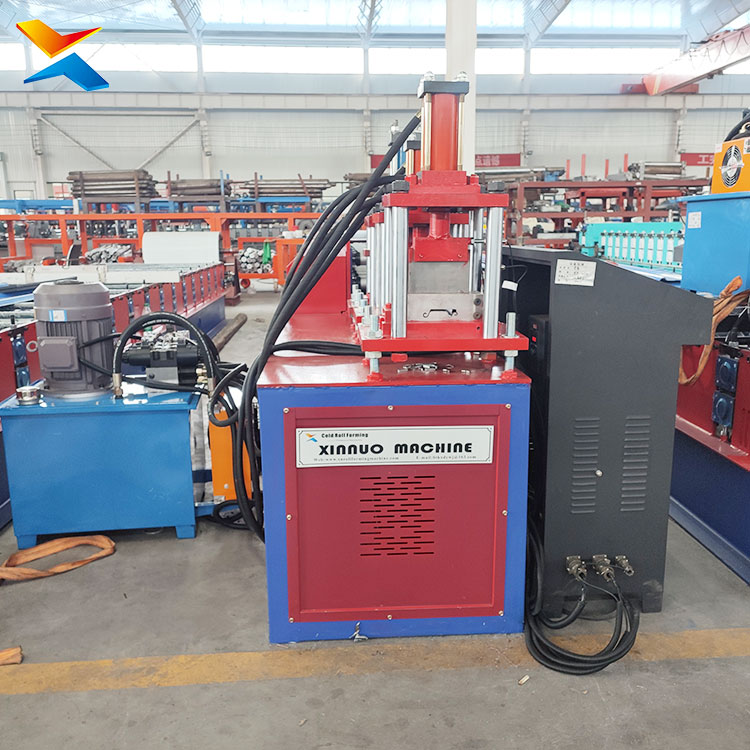

  • Punção Automática: Como visto na foto, a máquina pode integrar moldes de punção para criar furos de instalação automaticamente, aumentando a eficiência da produção em várias vezes.
  • Gravação de Superfície: Rolo gravador de alta precisão permite estampar logotipos ou texturas (como madeira) diretamente no perfil durante a fabricação.
• Controle Inteligente: Sistema PLC com interface touchscreen, permitindo ajuste automático de comprimento e quantidade, com memória para diferentes receitas de produção.
