Tipo:

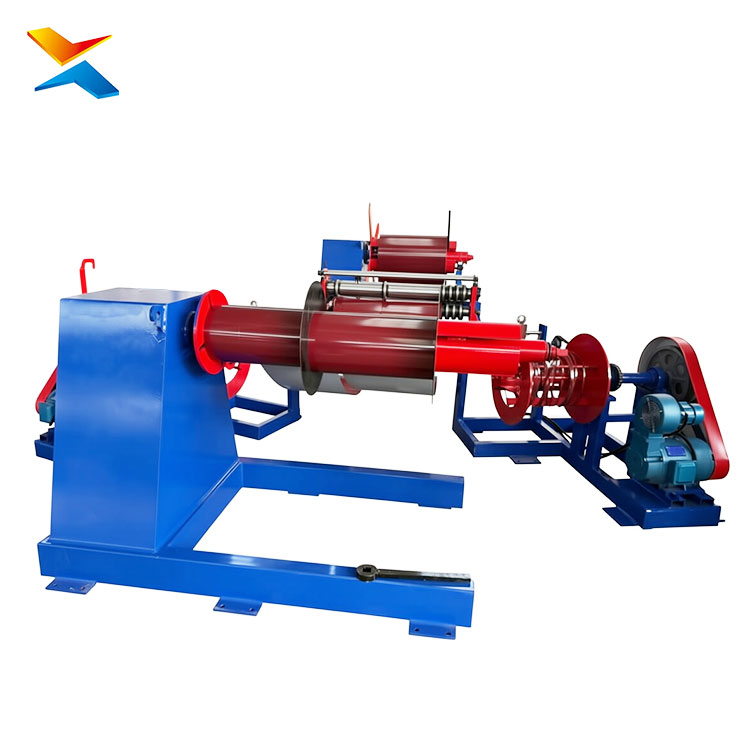

Linha completa de processamento de bobinas — desbobinador → corte longitudinal (discos de corte) → separação das tiras → rebobinagem com tensão controlada
Aplicação:
Fabricantes e processadores que precisam de tiras metálicas em larguras específicas — alimentação de perfiladeiras, linhas de terças, calhas e rufos, esquadrias metálicas e tiras para tubos; também para quem quer iniciar a operação de corte de bobinas como serviço
Como funciona (visão geral):
A bobina larga é colocada no desbobinador → a chapa é guiada até o conjunto de discos de corte (dois discos por corte, um acima e um abaixo da chapa) → os discos dividem a chapa em tiras → cada tira é separada e recebe tensão controlada → as tiras são rebobinadas individualmente em bobinas estreitas → descarga das bobinas prontas
Capacidade:
Bobinas de 5 t a 20 t; largura de 600 mm a 1600 mm; espessura de referência de 0,3 mm a 6 mm; 2 a 20 tiras por passe; velocidade de referência de até 80 m/min
Controle:
Inversores de frequência para velocidade e tensão; posicionamento dos discos de corte para ajuste da largura das tiras
Função:
Corte de bobina larga em tiras metálicas com borda limpa e rebobinagem firme — pronto para uso direto na máquina formadora ou para venda como bobina estreita
Diferenciais técnicos:
Discos de corte retificados em aço ferramenta (Cr12MoV); conjunto de corte com folga ajustável conforme a espessura; rebobinagem com tensão controlada; estrutura dimensionada por engenharia; certificação ISO 9001

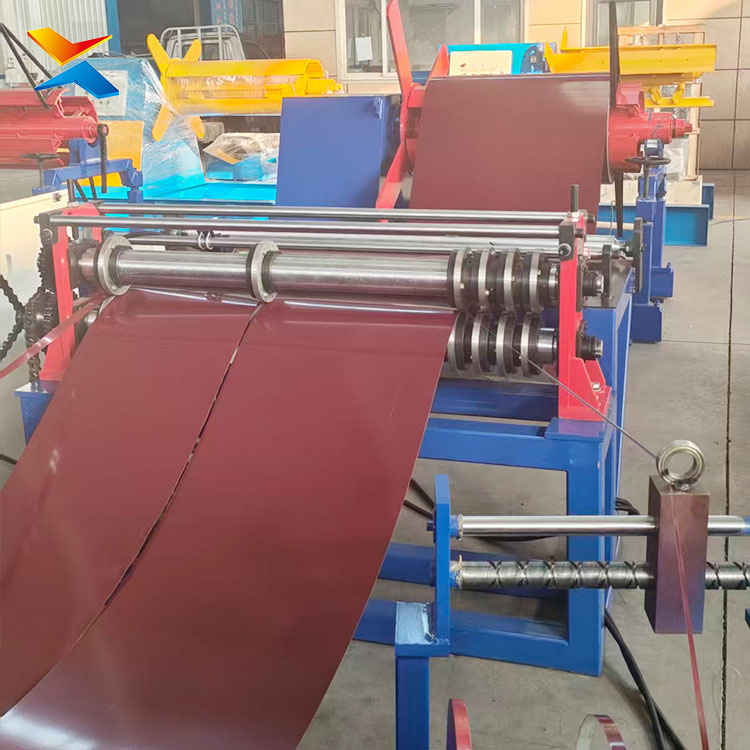

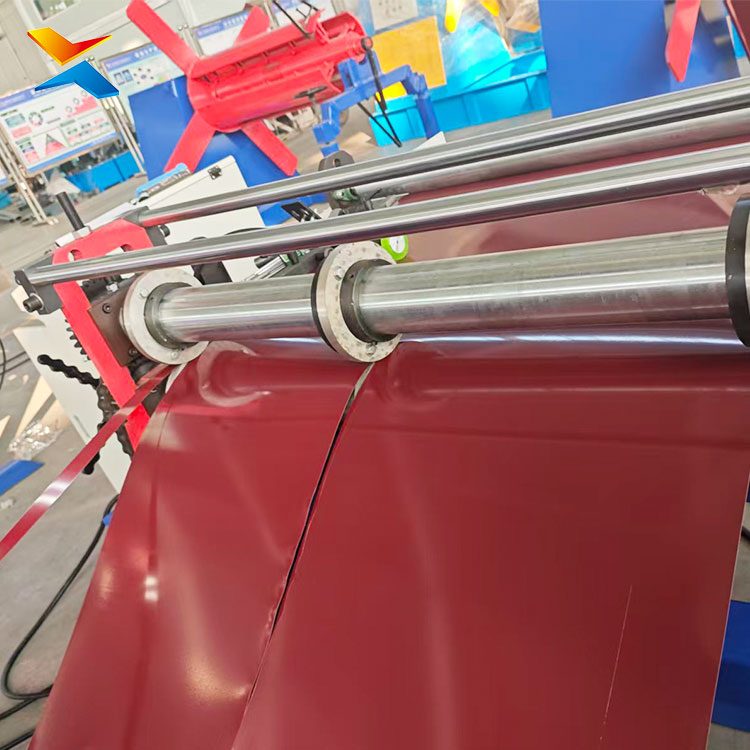

Como a cortadeira longitudinal divide a bobina em tiras. O princípio é simples: dois discos de corte trabalham como uma tesoura contínua — um disco acima e um abaixo da chapa, girando juntos — e cada par de discos produz uma tira. Uma bobina de 1250 mm pode passar por 4 pares de discos e sair como 4 tiras rebobinadas, lado a lado. O que separa uma boa linha de uma linha problemática está em três pontos que valem a pena entender antes de comprar.
1) Espessura × largura mínima da tira. Quanto mais espessa a chapa, maior a largura mínima que a tira pode ter com estabilidade. A relação é definida pelo projeto do conjunto de corte — por isso a engenharia Xinnuo dimensiona a grade de tiras (larguras e quantidades) a partir da sua faixa de espessura, em vez de prometer "qualquer largura para qualquer espessura".

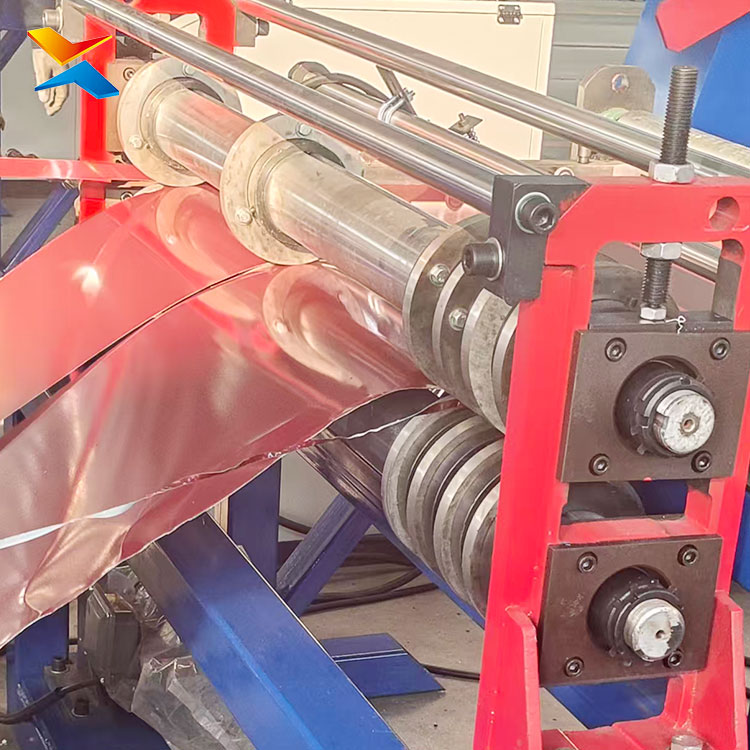

2) A qualidade do corte (a borda). A borda da tira é definida pela retificação e folga dos discos — folga ajustada à espessura produz corte limpo com rebarba mínima; folga errada produz rebarba e desgaste precoce do disco. Os discos em aço ferramenta Cr12MoV retificado mantêm o fio por muito mais passes, e o ajuste de folga é feito no próprio conjunto.
3) A tensão na rebobinagem. A tira que sai "frouxa" ou com "barriga" desalinha na hora de alimentar a perfiladeira — e aí o problema aparece na máquina do cliente, não na sua. A rebobinagem com tensão controlada por inversores produz bobina estreita firme e alinhada, que roda direto na formação.
Na hora de escolher, leve em conta: a maior espessura que você processa hoje (e amanhã), as larguras de tira que seu mercado pede, a capacidade de trocar a grade de larguras entre lotes e o suporte de dimensionamento do fabricante. A Cortadeira Longitudinal Xinnuo é entregue com grade de corte calculada para a sua aplicação, instalação acompanhada e assistência remota — certificação ISO 9001 e engenharia disponível 24/7.
