Modelo:

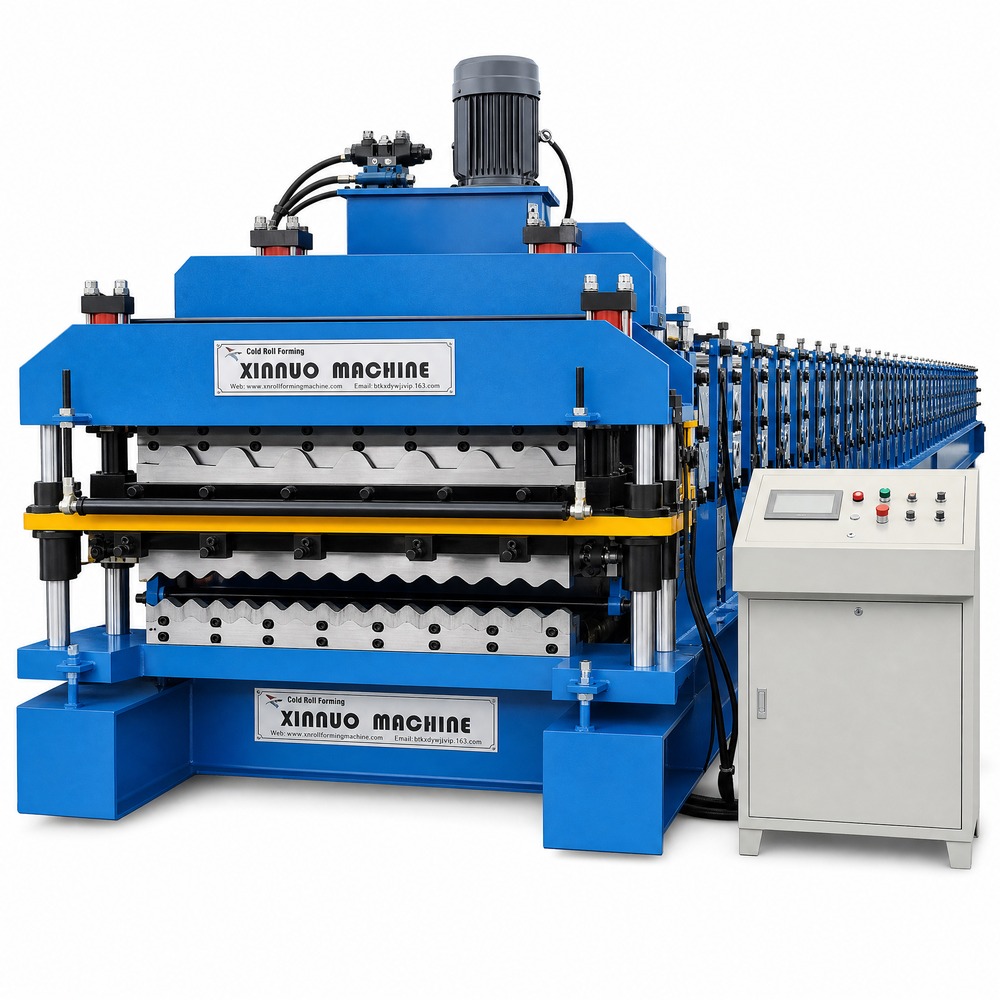

Perfiladeira Xinnuo de dupla camada para telha colonial metálica (visual de cerâmica) e chapa trapezoidal — dois conjuntos de rolos no mesmo quadro
Tipo:
Linha contínua de perfilagem a frio, com desbobinador, nivelador, dois conjuntos de rolos sobrepostos, prensagem de passo na camada decorativa, cisalhamento e comando por CLP
Aplicação:
Produção de telha decorativa com visual de cerâmica e de chapa trapezoidal estrutural na mesma planta. Indicada para fábrica de telhas, distribuidor de material de construção e empresa que está avaliando produzir a própria telha em vez de revender
Material:
Aço galvanizado, alumínio-zinco/galvalume e aço pré-pintado, em bobina de 0,3 a 0,8 mm
Produção:
Um perfil por vez, com troca pelo ajuste da guia de alimentação em 5 a 15 minutos
Conformidade:
ISO 9001 e CE para exportação

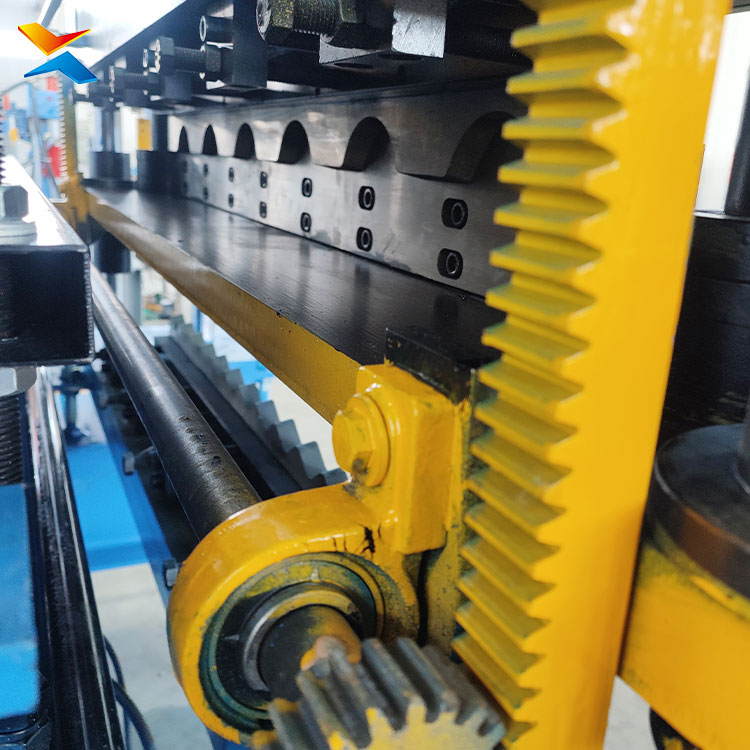

Como a telha é feita. Esta é a pergunta que aparece antes da compra, e vale respondê-la na ordem em que acontece na máquina. A bobina de aço entra no desbobinador, passa pelo nivelador e segue para o conjunto de rolos. Ali o perfil é formado por etapas — cada par de rolos dá um passo de dobra, e é o número de etapas que define o acabamento final do perfil. Na camada decorativa existe um estágio a mais: a prensagem de passo, que reproduz o relevo da telha de barro ao longo do comprimento. Depois disso a peça é medida por CLP e cortada no comprimento programado. O que sai é telha pronta para obra — sem pintura posterior, sem acabamento manual.

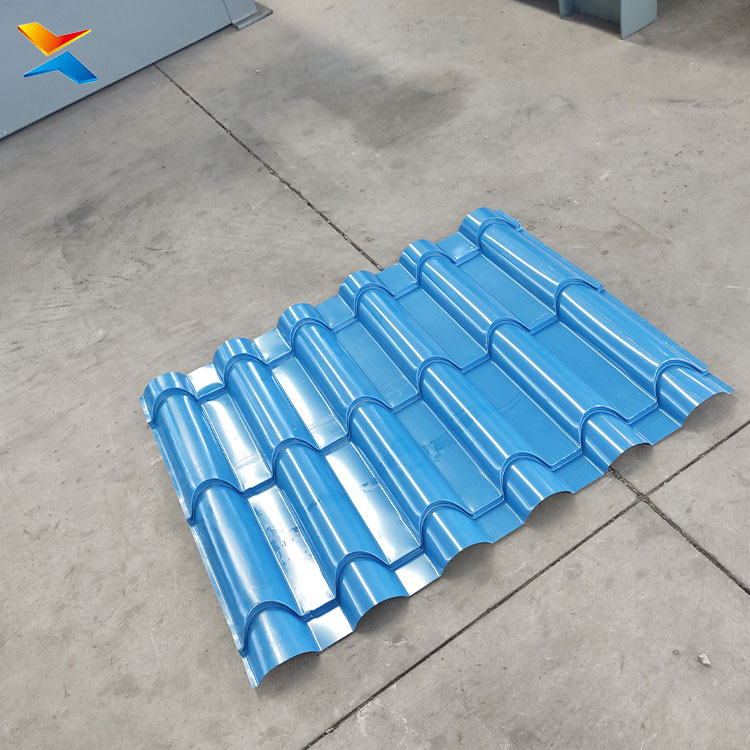

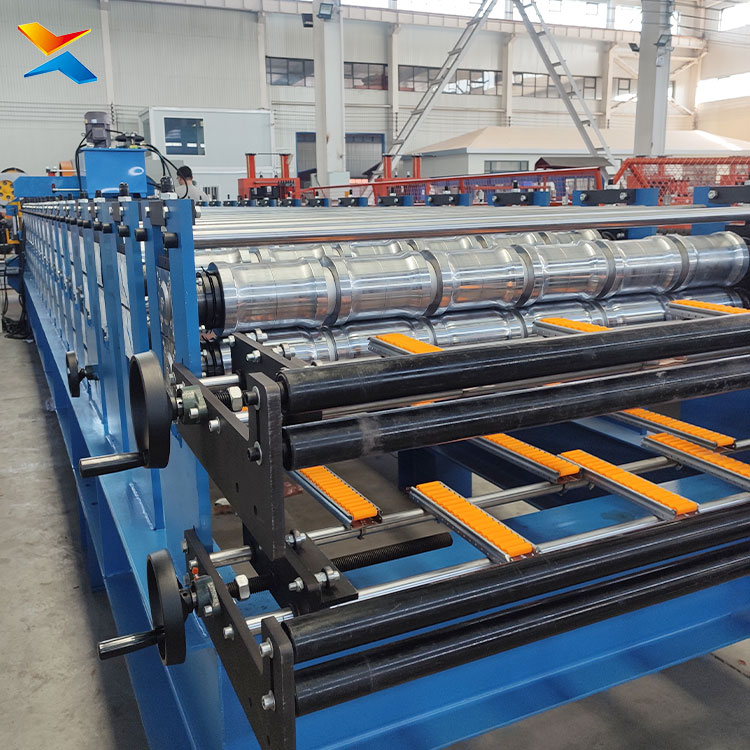

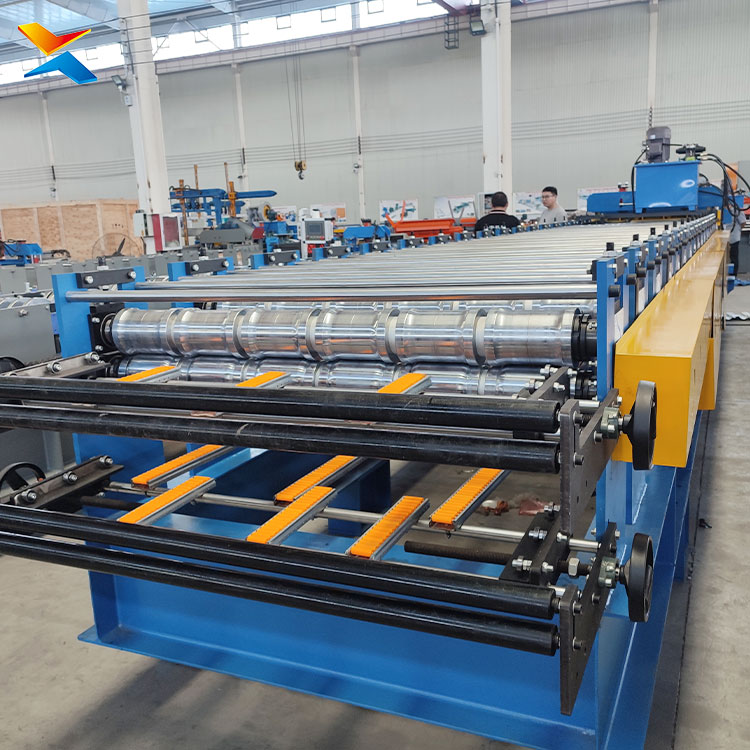

Por que duas camadas. Esta máquina carrega dois conjuntos de rolos empilhados no mesmo quadro, com um acionamento só. O operador define a guia de alimentação e a bobina entra no conjunto de cima ou no de baixo. A camada de chapa trapezoidal faz o perfil estrutural liso, aquele de cobertura de galpão, mezanino e obra comercial, de giro rápido. A camada de telha colonial metálica faz o perfil decorativo, com o relevo da telha de barro e acabamento em visual de cerâmica. Uma máquina, duas linhas de venda.
Um ponto de nomenclatura, porque é aqui que a cotação se perde. No Brasil, o produto desta camada decorativa se chama telha colonial metálica. A palavra "esmaltada", isolada, aponta para outro produto no mercado brasileiro: é o termo da telha de cerâmica esmaltada, de barro. Quem digita "telha esmaltada" procura telha cerâmica — não telha metálica. Por isso a linha se apresenta pelo que ela entrega de fato: telha colonial metálica com visual de cerâmica, e chapa trapezoidal estrutural.
As duas camadas não têm o mesmo esforço, e é isso que define o preço. A camada decorativa normalmente leva mais etapas, porque a prensagem de passo acrescenta operações. Nas configurações já produzidas pela casa, a camada colonial trabalha entre 11 e 17 etapas, com perfis de 5 cristas e largura útil de 800 a 1.000 mm; a camada trapezoidal fica entre 10 e 16 etapas, com perfis de 840 a 1.025 mm. As duas partilham largura de bobina de 1.000 a 1.220 mm, quadro de 300H a 400H, eixos de 70 a 80 mm e motorização de 4 a 7,5 kW.
Duas regras de projeto explicam por que duas máquinas de aparência igual podem render de forma bem diferente. A primeira é a diferença de etapas entre as camadas: ela deve ficar curta, porque a camada com menos etapas tende a apresentar defeito de perfil — diferença de 2 a 4 etapas é tranquila, de 5 a 8 pede ajuste de motor ou de relação de corrente, e acima de 10 exige avaliação de engenharia. A segunda é a largura de entrada: o ideal é que as duas camadas usem a mesma largura de bobina, o que permite um único desbobinador. O quadro é dimensionado pela camada mais pesada, normalmente uma categoria acima do que ela precisaria sozinha, e a corrente pela camada de maior torque.
Um limite precisa ficar claro: a máquina produz um perfil por vez. Quem precisa rodar as duas telhas em grande volume simultâneo deve comparar com duas linhas separadas. O ganho aqui é de espaço e de investimento: a máquina ocupa de 20 a 35 m² contra 44 a 88 m² de duas linhas instaladas lado a lado, com custo na faixa de 65 a 75% do valor de duas máquinas.
Fabricação e histórico. Vale registrar um dado que interessa ao comprador brasileiro: a casa já entregou máquinas de duas camadas para o Brasil, em 2025, com bobina de 1.200 mm, quadro 350H, eixos de 75 a 80 mm e redutor de engrenagem helicoidal, incluindo combinação de perfil trapezoidal com perfil de 14 ondas. Não é projeto de catálogo — é máquina em produção no país.
A base de fabricação segue o padrão da casa: conjuntos de rolos em aço 45 forjado, processados em sete etapas até a dureza de HRC 45 a 50; eixos e mesa usinados com planeza de 0,05 mm em centro de comando numérico; acabamento por jateamento e pintura eletrostática a pó, com solda em proteção gasosa de CO2. A Xinnuo tem 20 anos na área de máquinas de perfil, produz 200 unidades por ano e exporta para mais de 30 países, com ISO 9001 e CE, comissionamento com equipe técnica e treinamento de operadores no local.
