Modelo:

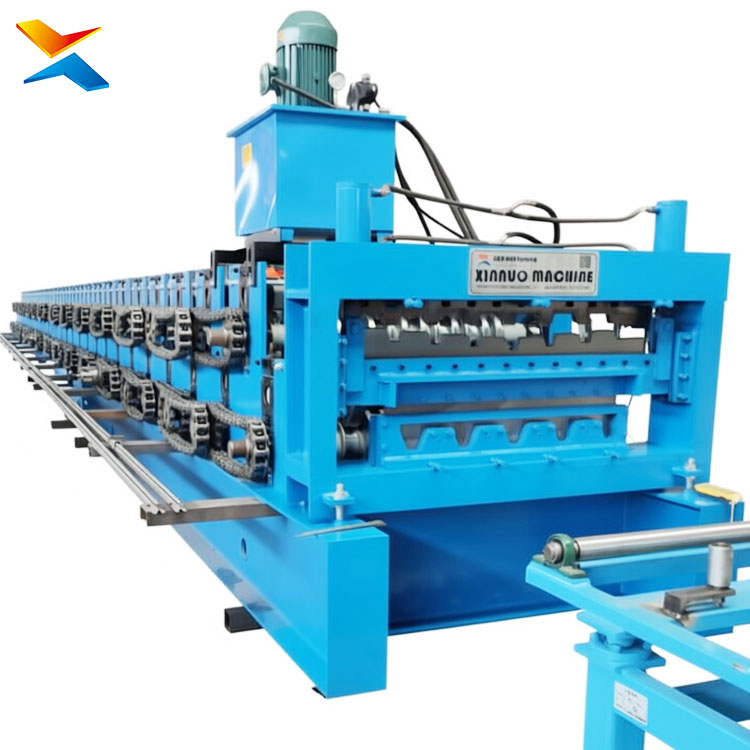

High-Efficiency Floor Deck Roll Former For Steel Structure (Perfiladeira de Steel Deck de Alta Eficiência para Estruturas Metálicas) — Xinnuo
Tipo:
Equipamento de conformação contínua por rolos de alta produtividade para fabricação de perfis Steel Deck (laje mista), voltado a fábricas de estruturas metálicas
Aplicação:
Produção própria de lajes metálicas (steel deck) em fábricas de estruturas metálicas — galpões com mezaninos, edifícios comerciais, estacionamentos elevados e obras de múltiplos andares
Sistema:
Controle automático por PLC com tela sensível ao toque, acionamento por dois motores de 11 KW e corte hidráulico por dupla cilindrada de piso (shear de dois cilindros)
Largura da bobina:
Até 1250 mm (conforme o perfil: 688, 750, 915, 1000, 1025 mm etc.)
Espessura do material:
Chapa de aço galvanizado 0,8 mm – 1,5 mm (perfis pesados sob consulta)
Perfis Steel Deck:

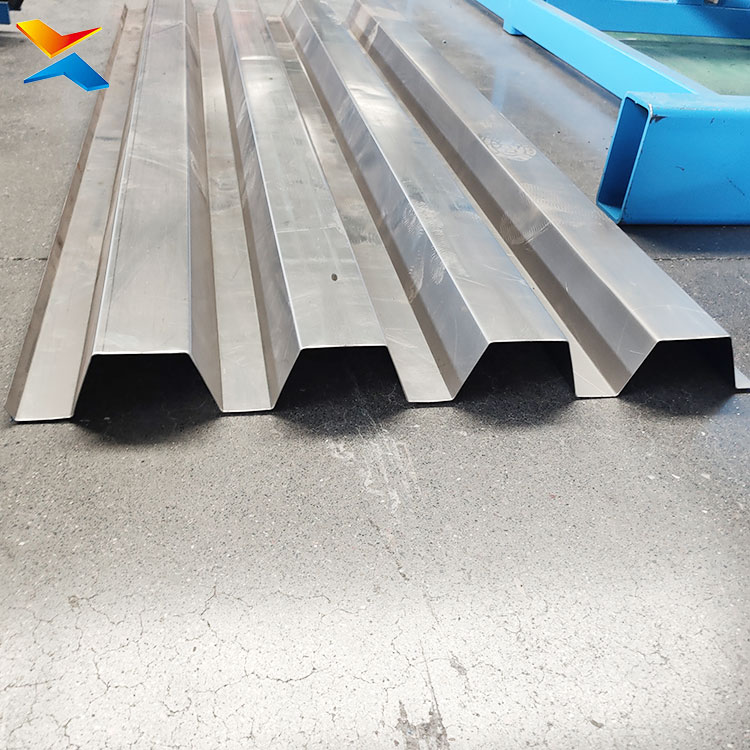

Largura útil de 688 mm – 1025 mm, nervuras de 50 mm – 153 mm de altura, perfis abertos e fechados, conforme solicitação do cliente
Número de estações e estrutura:

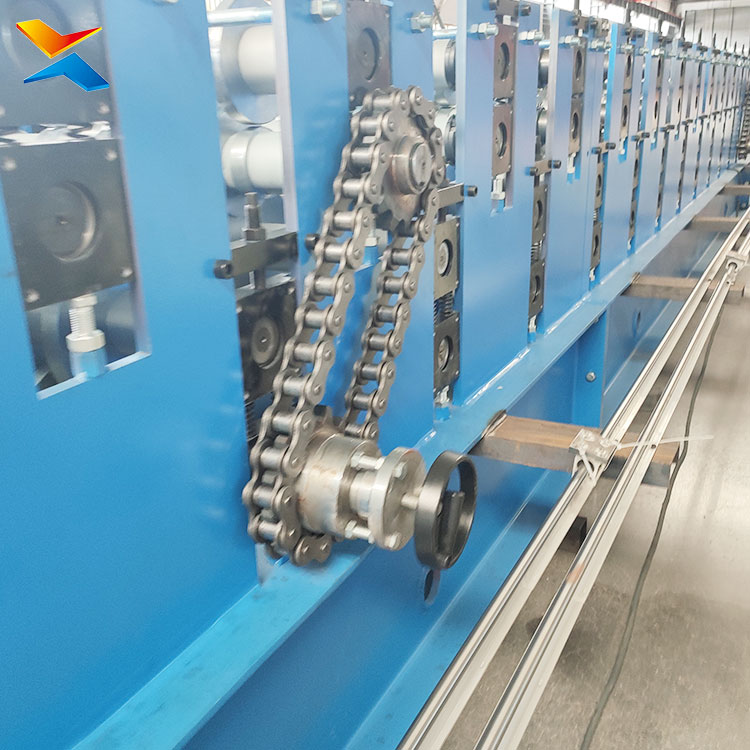

20 – 34 estações de conformação, estrutura 400H – 450H, eixos de Φ90 – 115 mm retificados e cromados, corrente de 2 polegadas
Capacidade:
Velocidade de produção ajustável por inversor de frequência (10 – 20 m/min; otimizada para máxima eficiência por turno)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência
Função:
Desbobinamento, nivelamento, conformação contínua com marcação de aderência (grumos de ancoragem), corte hidráulico de piso e saída com empilhamento por gravidade — operação contínua com mínima parada
Descrição do Produto
A High-Efficiency Floor Deck Roll Former For Steel Structure Xinnuo foi projetada para fábricas de estruturas metálicas que produzem suas próprias lajes (steel deck) — e medem o equipamento pelo que ele entrega por turno. A eficiência desta máquina não vem de uma única especificação, mas de um conjunto: duplo acionamento de 11 KW que conforma chapas de 0,8 a 1,5 mm com nervuras profundas sem sobrecarregar a linha, velocidade ajustável por inversor para máxima produção dentro da janela de cura de cada lote, e cinco dispositivos anti-entalamento que eliminam as paradas por travamento — a principal causa de perda de produtividade nas máquinas de steel deck dos concorrentes.

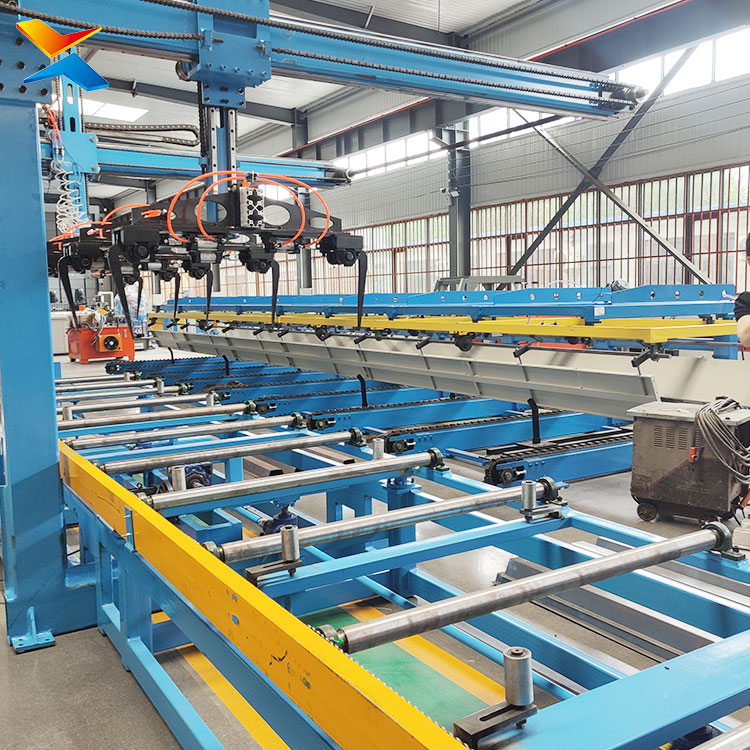

Para a fábrica de estruturas metálicas, produzir steel deck na própria planta significa menor custo por metro quadrado, entrega na medida exata de cada obra e controle total do cronograma — sem depender de fornecedores e sem estoque ocioso. O corte de dupla cilindrada de piso, ao nível do chão, permite o empilhamento por gravidade: as chapas saem empilhadas, prontas para o carregamento, sem esforço manual e sem gargalo na saída da linha. A linha completa ocupa cerca de 22 m e inclui desbobinador, nivelador, conformação, marcação de ancoragem, corte e empilhamento.
A qualidade segue o padrão Xinnuo: eixos de Φ90–115 mm retificados e cromados, estrutura 400H–450H com aba de 10 mm, corrente de 2 polegadas e moldes em aço forjado, temperado e cromado (HRC 45–50°). Os grumos de ancoragem estampados nas nervuras garantem a aderência mecânica aço-concreto, base do comportamento estrutural da laje. A precisão dimensional das nervuras (50 a 153 mm) assegura o encaixe entre chapas e a confiabilidade do cálculo estrutural.
Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE, com histórico de entrega no Brasil. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local e suporte de engenharia 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo entrega a perfiladeira de steel deck de alta eficiência ideal para fábricas brasileiras de estruturas metálicas que buscam produtividade, qualidade e o menor custo por metro quadrado.
