Tipo:
Linha de perfilagem e curvatura em linha (um só passe) — desbobinador + conjunto de perfilagem + unidade de curvatura em arco
Aplicação:
Telhado metálico de galpão em aço, depósitos, quadras e ginásios, galpões agrícolas e coberturas em arco de grande vão sem terças intermediárias — a telha curvada trabalha como cobertura autoportante, apoiada apenas nas duas extremidades
Perfis e materiais:
Padrão latino-americano (referência de mercado): perfis tipo 978 / 1020 / 840 com largura de bobina de 1086 mm a 1220 mm e espessura de 0,4 mm a 0,7 mm; aço galvanizado, Galvalume (Alu-Zinco) e pré-pintado. Outros perfis sob consulta
Faixa de curvatura (referência):
Raio de curvatura definido pelo conjunto de rolos; para telhas de 18 a 30 mm de altura de nervura, a ordem de grandeza fica na faixa de 0,5 m a 1,8 m de raio (valores de referência, dependentes de espessura e material — confirmar na engenharia Xinnuo)
Configuração:
Motorização de 1,5 kW a 5,5 kW; eixo de Φ70 a Φ75 mm; transmissão por corrente de 1 polegada (simples ou dupla); estrutura vertical; velocidade de referência de 8 a 15 m/min; versões 760 / 840 / 1000 / 1200 conforme o perfil
Controle:
Painel elétrico com operação contínua; "automática" aqui significa fluxo contínuo de produção (bobina entra → telha em arco sai), e não troca automática de perfil: o raio é ajustado mecanicamente no posicionamento dos rolos
Diferenciais técnicos:
Perfilagem e curvatura em um passe (menos mão de obra e menos manuseio da telha); versão com A-roll para perfis com reforço (padrão usado na América Latina); quadro estrutural robusto; certificação ISO 9001
Um telhado em arco sem vigas no meio do vão. O galpão em arco resolve um problema simples e caro: cobrir uma área grande sem pilares internos. A telha trapezoidal, curvada no raio certo, passa a trabalhar como elemento estrutural (cobertura autoportante) e vence o vão apoiada nas duas laterais. Para o construtor, isso significa menos estrutura secundária, montagem mais rápida e um vão livre para circulação de veículos, máquinas e cargas.

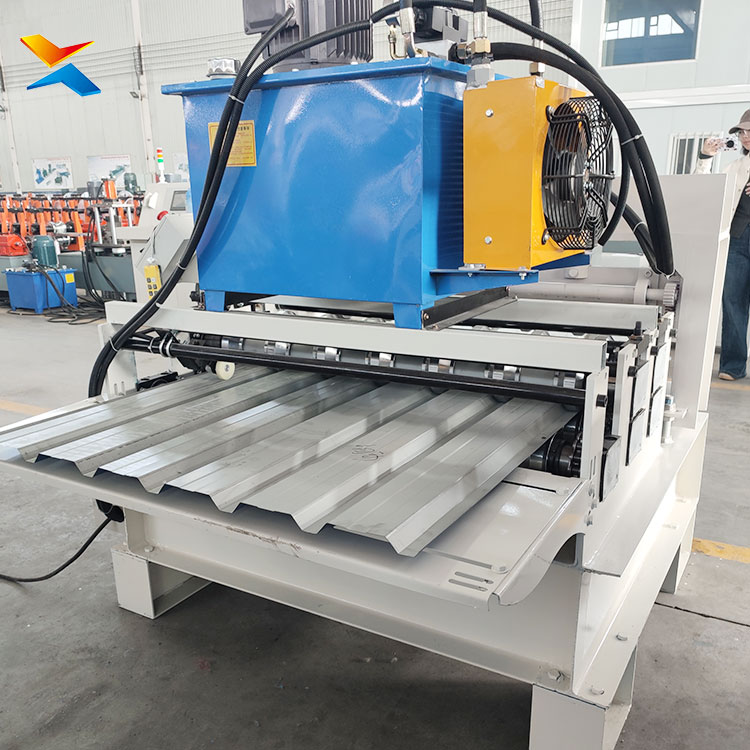

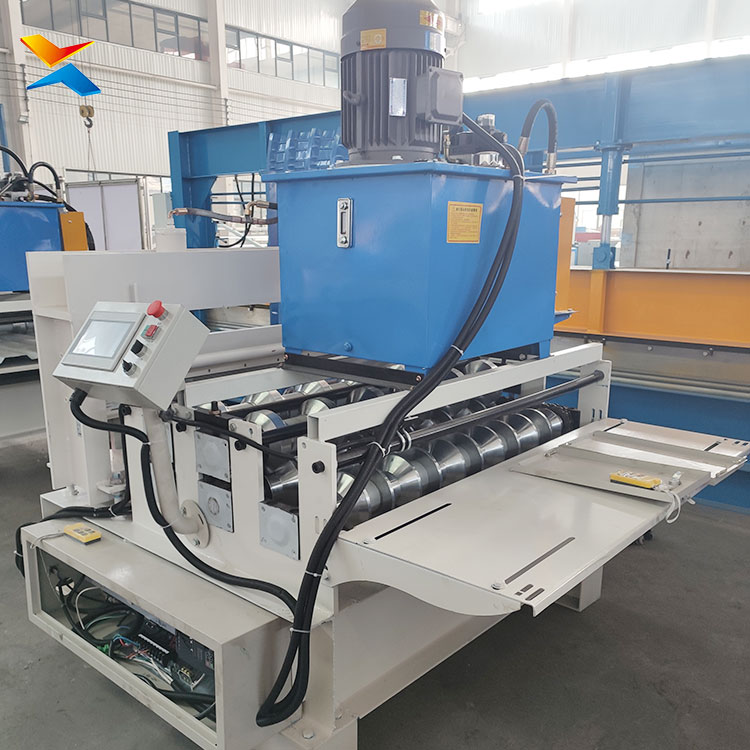

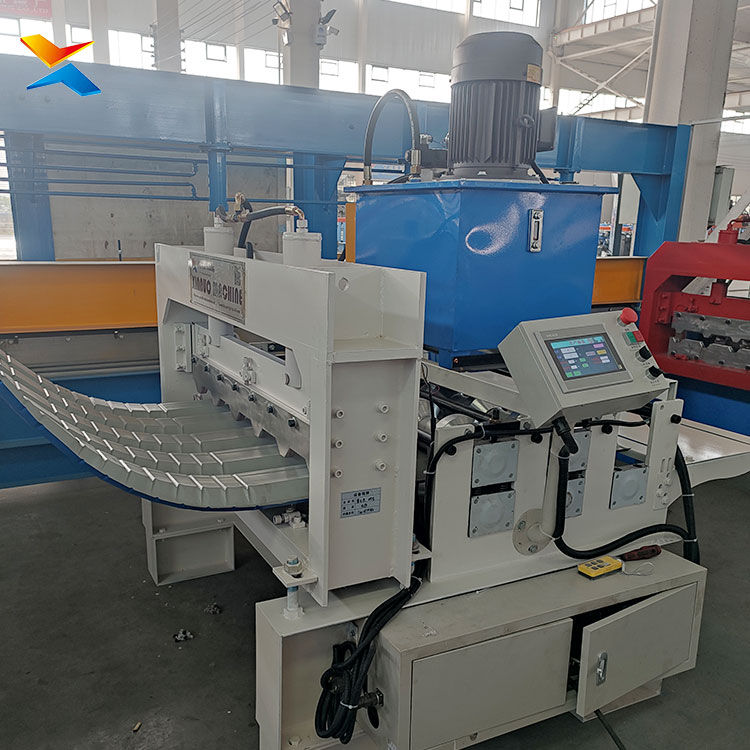

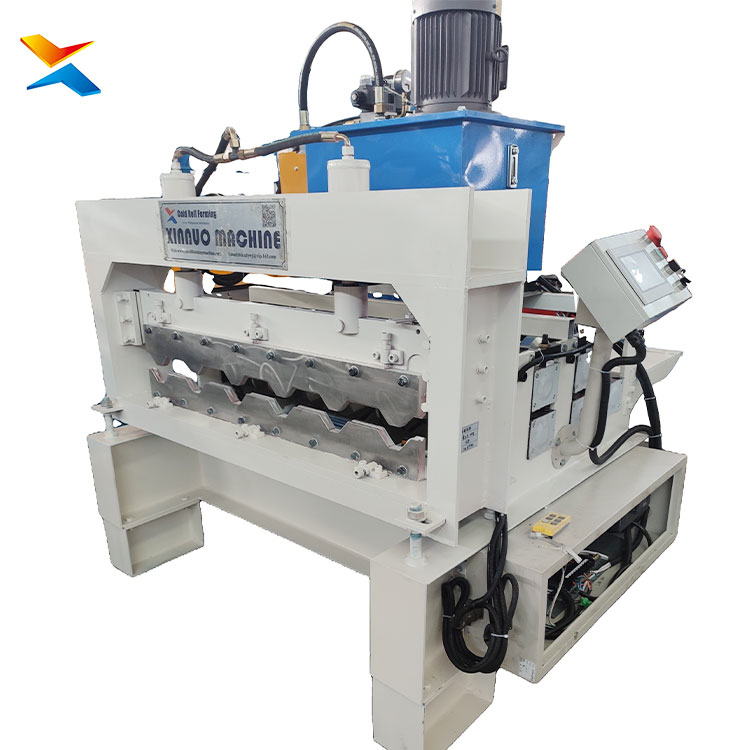

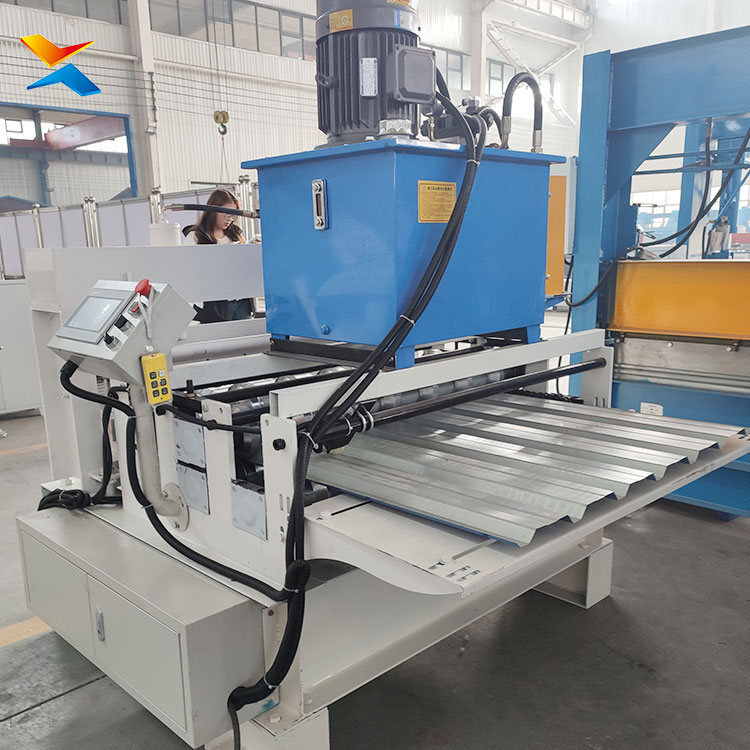

Formar e curvar em um único passe. Na Perfiladeira de Telha em Arco Xinnuo, a bobina de aço é desenrolada, passa pelo conjunto de rolos que forma o perfil trapezoidal e segue direto para a unidade de curvatura — tudo na mesma máquina e no mesmo ciclo. Não existe a etapa intermediária de mover pilhas de telha pronta de uma máquina para outra. O resultado é um fluxo curto: bobina na entrada, telha curvada na saída, pronta para subir na obra.
Escolha a configuração pelo seu perfil e pela sua obra. A máquina é montada a partir de três definições: (1) o perfil — largura de bobina e geometria da nervura (os perfis de referência do mercado latino-americano, 978, 1020 e 840, trabalham na faixa de 1086 a 1220 mm de bobina e 0,4 a 0,7 mm de espessura); (2) o raio/vão da obra — quanto maior a nervura e mais espessa a chapa, maior tende a ser o raio mínimo possível; (3) a versão de estrutura — de 1,5 kW a 5,5 kW, com eixo Φ70–Φ75 e corrente de 1", nas larguras 760, 840, 1000 e 1200.
Por que não encomendar a telha já curvada de terceiros? Porque o vão de cada galpão tem um raio próprio, e telha curvada em raio errado não fecha a cobertura. Produzindo na obra ou na fábrica, o fabricante atende vãos diferentes com a mesma máquina e entrega no prazo da estrutura — sem depender de frete de peça pronta e do estoque alheio.
Construção e suporte: montagem conforme o perfil do cliente, testes de curvatura acompanhados na fábrica, comissionamento na obra e assistência remota Xinnuo 24/7 — certificação ISO 9001.
