Tipo:

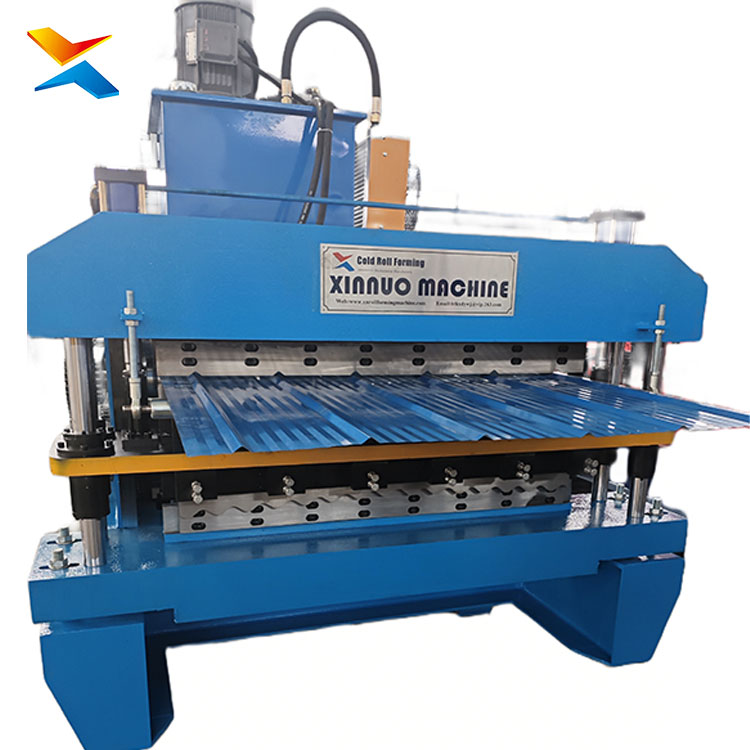

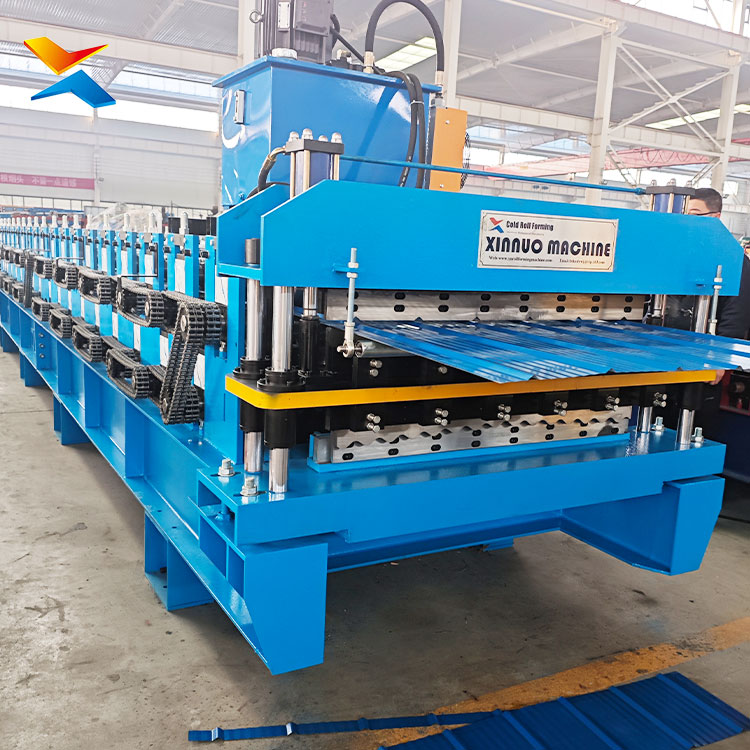

Equipamento industrial de conformação contínua por rolos de dupla camada (double layer) com controle automático PLC — dois conjuntos de rolos formadores empilhados no mesmo corpo da máquina, produzindo telha ondulada e telha trapezoidal galvanizada (e Galvalume/pré-pintada)
Aplicação:
Produção automatizada de telhas onduladas e trapezoidais galvanizadas para coberturas de galpões, telhados residenciais e comerciais, fechamentos e construções rurais — por fábricas de telhas que buscam produtividade com pouca mão de obra
Sistema:
Controle automático por PLC com tela sensível ao toque; desbobinamento, nivelamento, conformação contínua e corte hidráulico automático sincronizado; contagem e programação de comprimentos na tela do PLC
Largura da bobina:
Até 1220 mm (padrão 1000 mm, conforme os perfis escolhidos)
Espessura do material:
Chapa de aço galvanizado, Galvalume ou pré-pintado 0,3 mm – 0,8 mm
Largura útil das telhas:

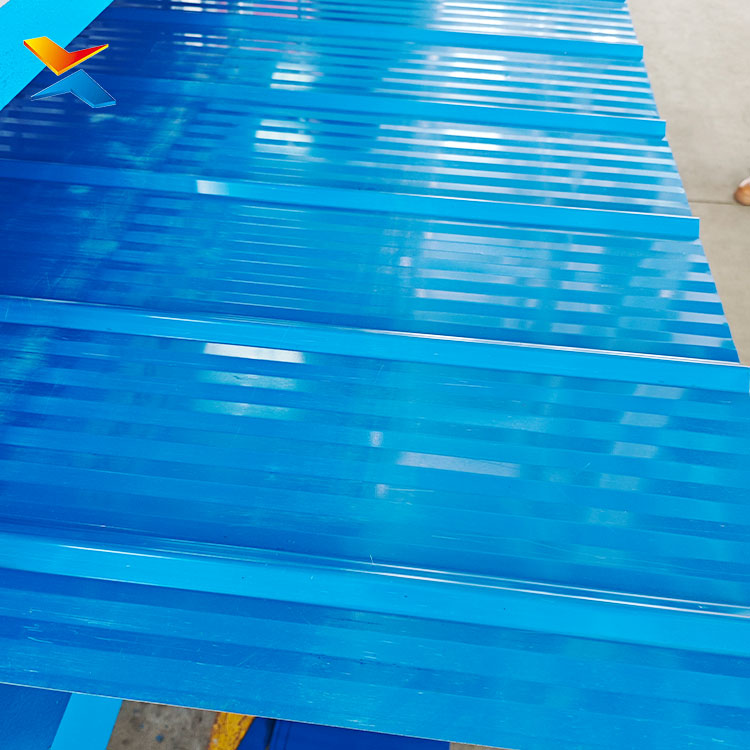

Telha ondulada: 750 – 1000 mm (perfis 836, 960, 1000 mm etc.) · Telha trapezoidal: 600 – 1000 mm (perfis 840, 900, 1000 mm etc.)
Altura da onda/trapézio:
9 mm – 45 mm (conforme o perfil escolhido)
Capacidade:
Velocidade de produção ajustável por inversor de frequência (padrão 10 – 15 m/min por camada)
Controle:
Sistema PLC autoprogramado Xinnuo com tela sensível ao toque, inversor de frequência e corte hidráulico automático
Função:
Produção automática de telha ondulada e telha trapezoidal galvanizada na mesma máquina — com operação programada pelo PLC (comprimento, contagem) e troca de perfil pela mudança do caminho de alimentação
A telha galvanizada — nas versões ondulada e trapezoidal — é a base do mercado brasileiro de coberturas. A Perfiladeira Automática de Dupla Camada Xinnuo une os três requisitos que as fábricas de telhas mais pedem: os dois perfis mais vendidos em uma única máquina, material galvanizado (e Galvalume/pré-pintado) processado com o revestimento preservado e produção automática controlada por PLC — para produzir mais com menos operadores.
Produção automática, mão de obra mínima. O sistema PLC autoprogramado Xinnuo controla a linha de forma automatizada: o operador programa o comprimento das telhas e a quantidade na tela sensível ao toque, e a máquina conforma, corta e conta automaticamente. O corte hidráulico automático sincronizado produz comprimentos exatos com corte limpo, e a troca de perfil entre a telha ondulada e a trapezoidal é feita pela mudança do caminho de alimentação da chapa em 5–15 minutos (operação assistida — como em toda máquina de dupla camada, o ajuste das duas camadas é parte do processo de troca).

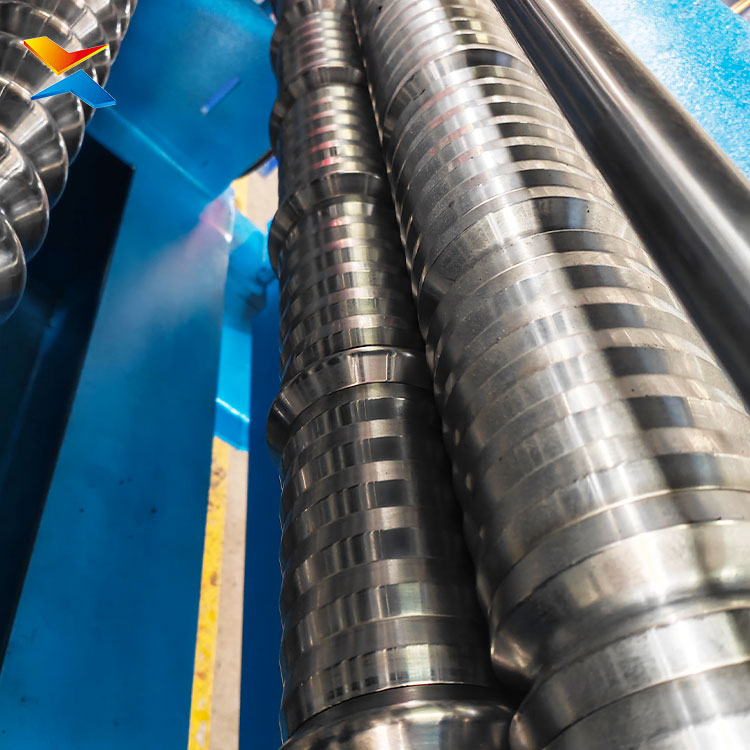

Galvanizada com o zinco preservado. Os rolos cromados da máquina são dimensionados para não riscar nem desgastar a camada de zinco durante a conformação — e é a integridade desse revestimento que define a durabilidade da telha galvanizada contra corrosão, especialmente em regiões úmidas ou litorâneas do Brasil. A mesma máquina processa Galvalume (Alu-Zinco) e chapa pré-pintada. A conformação em estações com eixos de aço cromado usinados em CNC garante tolerâncias dimensionais rigorosas e cantos bem definidos nos dois perfis.

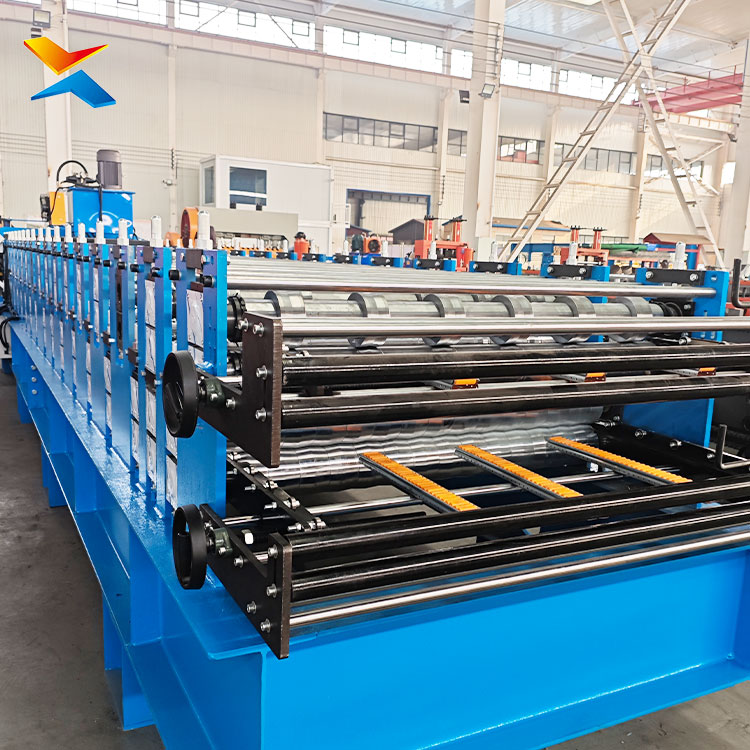

Dois perfis, um investimento. Os dois conjuntos de rolos ficam empilhados no mesmo corpo: o investimento é de cerca de 70% do valor de duas máquinas de camada única, e o espaço ocupado reduz de 40% a 60%. (A máquina produz um perfil por vez — para dois perfis em produção simultânea e contínua, duas máquinas de camada única continuam sendo a opção.)
Construção e suporte Xinnuo. Estrutura de alta rigidez (padrão 350H para esta combinação), rolamentos de alta capacidade e tratamento por jateamento + pintura eletrostática. Cada máquina é testada em fábrica antes do embarque e acompanha certificação ISO 9001. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local (montagem e ajuste das duas camadas conduzidos pelos nossos engenheiros, 2–3 dias em campo) e suporte de engenharia 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para fábricas brasileiras de telhas que buscam automação, qualidade e o melhor custo-benefício.
