Modelo:
Perfiladeira para Laje Metálica de Piso para Construção Xinnuo — Perfiladeira de Steel Deck para fabricação de lajes mistas (aço + concreto)
Tipo:
Equipamento de conformação contínua por rolos de alta exigência técnica para fabricação de perfis Steel Deck (laje mista) — fôrma metálica trapezoidal que atua como fôrma permanente e armadura positiva das lajes
Aplicação:
Fabricação de perfis Steel Deck para lajes de edifícios de múltiplos andares, galpões com mezaninos, estacionamentos elevados, shoppings, escolas e obras comerciais — sistemas de laje mista aço-concreto
Sistema:
Controle automático por PLC com tela sensível ao toque, acionamento por dois motores de 11 KW (duplo acionamento balanceado) e corte hidráulico por dupla cilindrada de piso (shear de dois cilindros)
Largura da bobina:
Até 1250 mm (conforme o perfil: 688, 750, 915, 1000, 1025 mm etc.)
Espessura do material:
Chapa de aço galvanizado 0,8 mm – 1,5 mm (perfis 868/915/990 com versões de até 1,5 mm sob consulta)
Perfis Steel Deck:
Largura útil de 688 mm – 1025 mm, nervuras de 50 mm – 153 mm de altura, perfis abertos (开口) e fechados (闭口), conforme solicitação do cliente
Número de estações e estrutura:

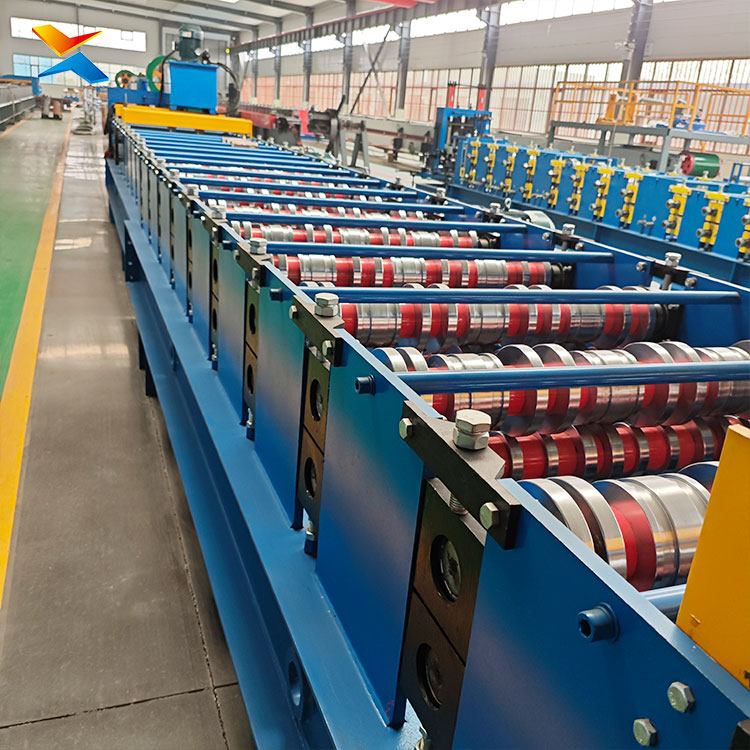

20 – 34 estações de conformação, estrutura 400H – 450H (perfil H de aço, aba de 10 mm), eixos de Φ90 – 115 mm retificados e cromados, corrente de 2 polegadas
Capacidade:
Velocidade de produção ajustável por inversor de frequência (10 – 20 m/min, conforme espessura e perfil)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência
Função:

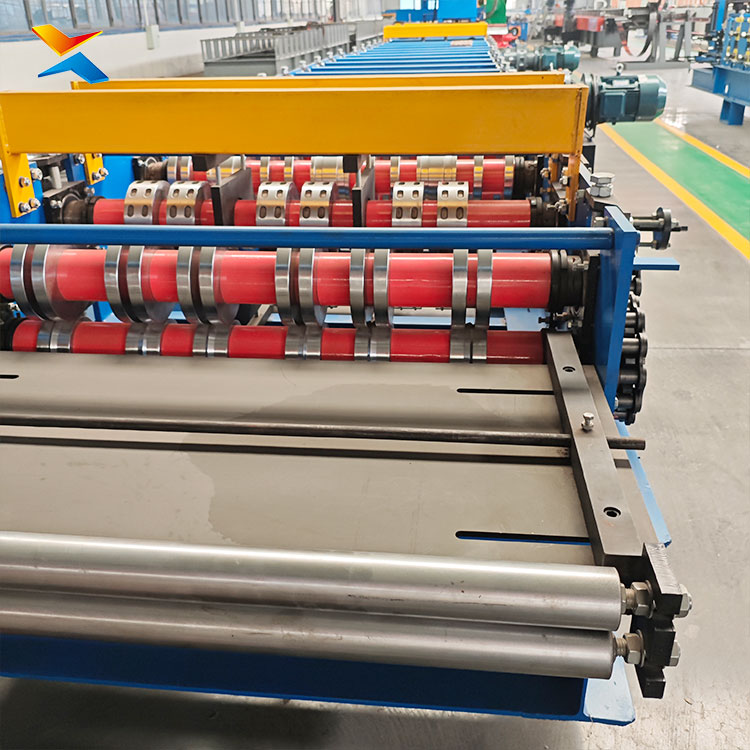

Desbobinamento, nivelamento, conformação contínua de alta precisão com marcação de aderência (grumos de ancoragem), corte hidráulico de piso e saída com empilhamento por gravidade
Descrição do Produto
A Perfiladeira para Laje Metálica de Piso para Construção Xinnuo — conhecida no Brasil como perfiladeira de Steel Deck — produz a fôrma metálica trapezoidal que, após receber concreto, atua como laje maciça e armadura positiva: o sistema de laje mista (aço + concreto) mais utilizado em edifícios de múltiplos andares e galpões com mezaninos. É uma das máquinas de maior exigência técnica da linha Xinnuo, e por isso reúne engenharia que máquinas de telha simples não possuem.

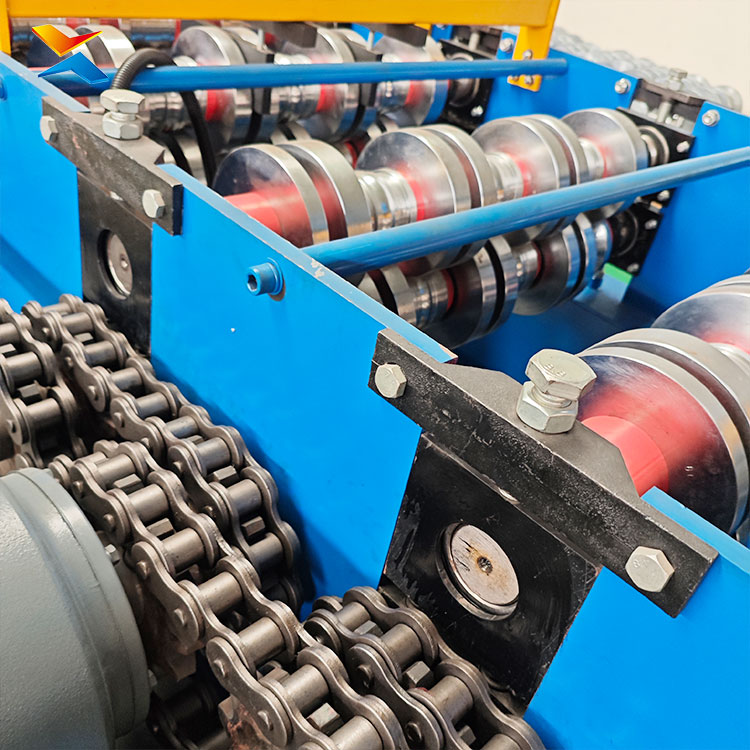

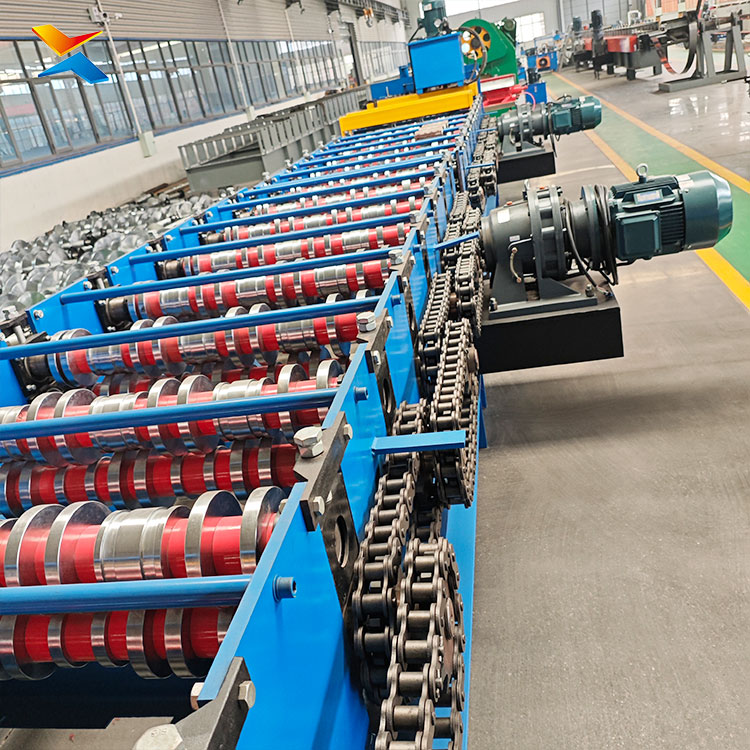

Engenharia para chapa grossa e nervuras profundas. Diferente das telhas de cobertura (0,3–0,8 mm), o Steel Deck trabalha com chapas de 0,8 a 1,5 mm e nervuras de 50 a 153 mm — profundidade 3 a 8 vezes maior. Por isso a máquina usa dois motores de 11 KW (duplo acionamento balanceado; 2×15 KW nos perfis pesados), eixos de Φ90–115 mm retificados e cromados, estrutura 400H–450H com aba de 10 mm e corrente de 2 polegadas — a especificação que diferencia a Xinnuo dos concorrentes que usam motor único.

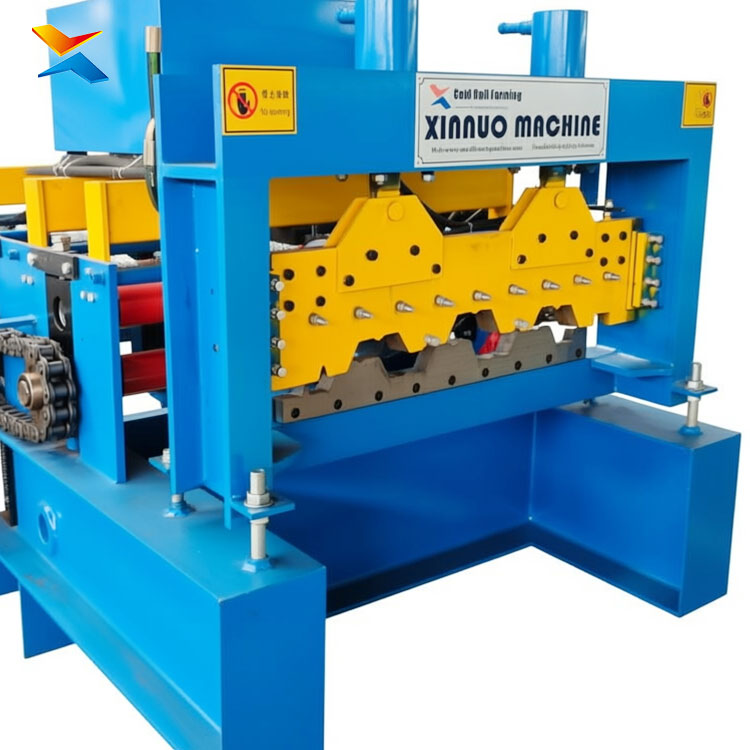

Os 5 dispositivos anti-entalamento (diferencial Xinnuo). O maior problema das máquinas de Steel Deck é o entalamento da chapa (淤板) nas nervuras profundas. A Xinnuo resolve com cinco mecanismos exclusivos: ① embreagem no eixo dos rolos de ancoragem — desacopla após a entrada do material, evitando que os rolos mais rápidos travem a chapa; ② rodas de grande porte com rolamentos internos nas 10 últimas estações — convertem o arrasto em empuxo, sem riscar a superfície; ③ barras de reforço de pressão nos pontos críticos — aumentam a alavanca do eixo; ④ transmissão por engrenagens nas seções de alta solicitação; ⑤ corte de dupla cilindrada de piso — dois cilindros hidráulicos para corte balanceado, com a mesa ao nível do chão para empilhamento por gravidade, sem esforço manual.
Aderência com o concreto. Os grumos de ancoragem (marcações em relevo) são estampados nas nervuras pelos rolos especiais, garantindo a aderência mecânica entre o aço e o concreto — a base do comportamento estrutural da laje mista. Perfis fechados (闭口), com encaixe tipo cauda de andorinha, estão disponíveis para vãos maiores e estacionamentos elevados. A linha completa ocupa cerca de 22 m e inclui desbobinador, nivelador, conformação, marcação de ancoragem, corte e empilhamento.
Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE, com histórico de entrega no Brasil. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local e suporte de engenharia 24/7. Para fabricantes brasileiros que desejam atender o crescente mercado de lajes Steel Deck — edifícios, mezaninos e estacionamentos —, esta é a máquina que une resistência, precisão e o melhor custo-benefício.
