Modelo:

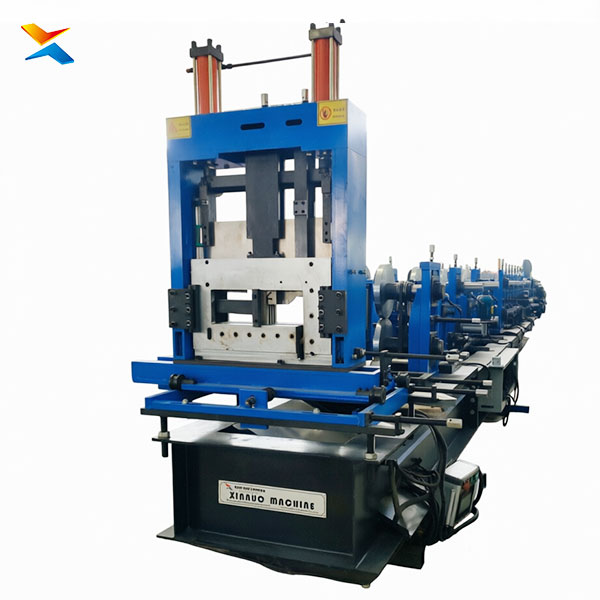

CZ Purlin Roll Forming Machine For Steel Structure (Máquina de Conformação de Terças C/Z para Estrutura Metálica) — Xinnuo
Tipo:
Equipamento de conformação contínua por rolos para fabricação de terças C, Z e U enrijecido em aço, com punção e corte integrados — linha completa para estruturas metálicas
Aplicação:
Produção de terças C/Z para estruturas metálicas, coberturas de galpões, mezaninos, Steel Frame, estruturas de energia solar e edificações industriais e comerciais
Sistema:
Controle automático por PLC com tela sensível ao toque, servomotores de posicionamento e corte hidráulico automático (versão com corte contínuo "flying cut" disponível)
Espessura do material:
Aço galvanizado, Galvalume ou pré-pintado 1,5 mm – 3,2 mm (até 5,0 mm em versões pesadas, sob consulta)
Faixa de perfis:
Terças C/Z com largura de 50 mm – 406 mm, altura de 10 mm – 127 mm e pequena borda de 7 mm – 30 mm (ajuste automático conforme solicitação do cliente)
Número de estações e estrutura:

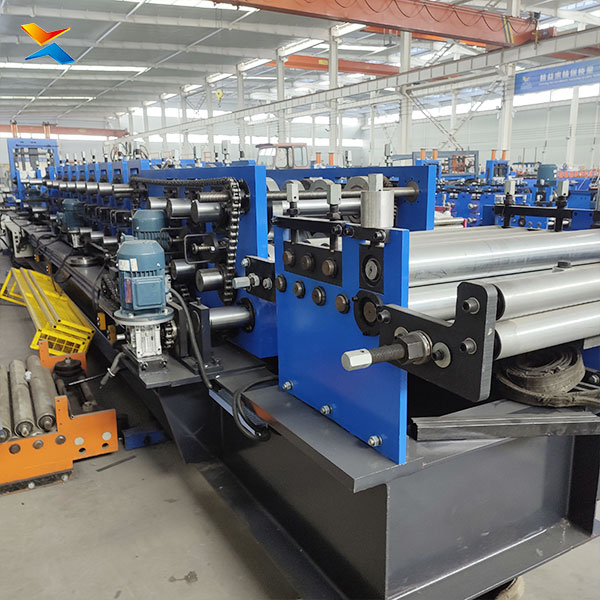

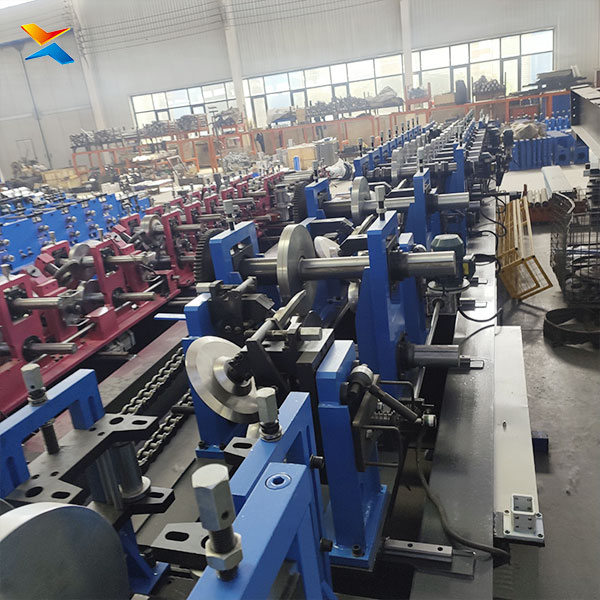

16 – 20 estações de conformação, estrutura tipo pórtico com chapas de 40 – 50 mm, eixos de aço 40Cr retificados e cromados (Φ85 – 100 mm)
Capacidade:
Velocidade de produção ajustável por inversor de frequência (10 – 30 m/min; versões de alta velocidade disponíveis)
Controle:
Sistema PLC integrado com tela sensível ao toque, servomotores e inversor de frequência
Função:

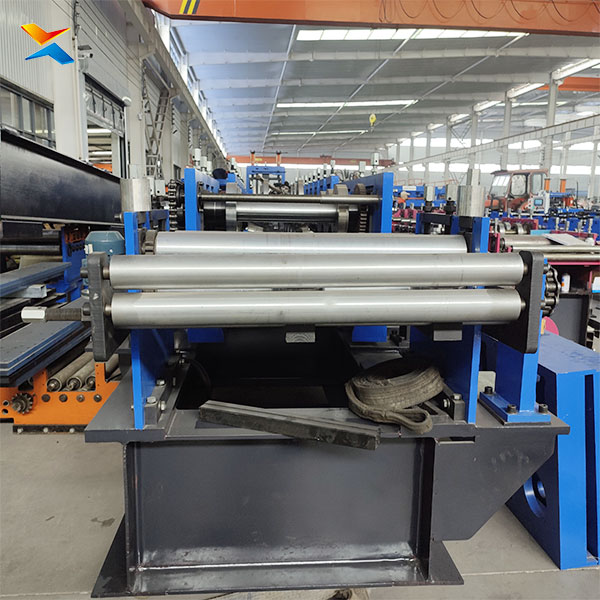

Desbobinamento, nivelamento, conformação contínua de alta precisão, punção de furos, corte hidráulico automático (ou corte contínuo sincronizado) e mesa de saída/empilhamento
Descrição do Produto
A CZ Purlin Roll Forming Machine For Steel Structure Xinnuo é uma linha completa e automática para fabricação de terças C e Z (perfis U enrijecido e Z) — os componentes estruturais que sustentam as coberturas metálicas. Projetada para atender fabricantes de estruturas metálicas, construtoras e produtores de telhas, a máquina entrega terças com precisão dimensional rigorosa, dimensões constantes lote a lote e acabamento superior, prontas para montagem.
Engenharia de precisão. O leito de usinagem CNC de 12 m garante planicidade de 0,05 mm em toda a extensão da conformação. Os moldes em aço GCr15 são forjados, temperados a HRC 58–62 e cromados em processo de 6 etapas — enquanto concorrentes frequentemente omitem a etapa de cromagem, reduzindo a vida útil do molde. Os eixos de aço 40Cr são retificados com precisão e cromados, e as rodas de desgaste crítico (laterais, diagonais e de endireitamento) utilizam aço Cr12MoV de alta resistência ao desgaste.

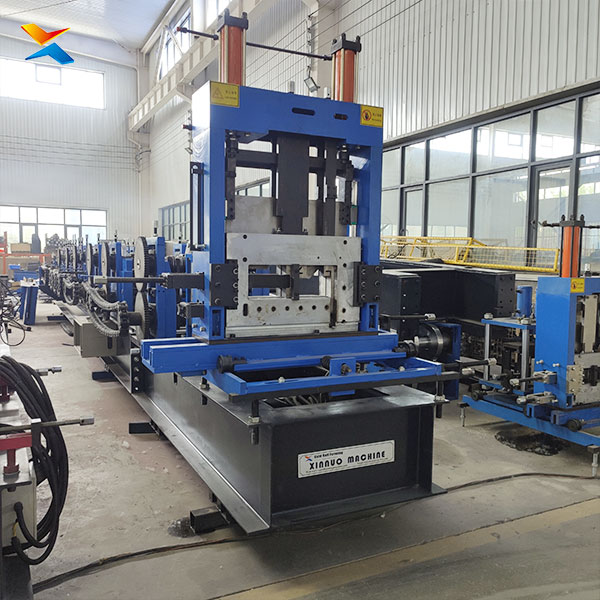

Versatilidade em uma máquina. A alternância entre perfis C, Z e U é feita por servomotores com codificador: a troca de tamanho leva cerca de 1 minuto, com posicionamento preciso e repetível — sem necessidade de trocar a máquina. A guilhotina de faca única sem folga corta todos os tamanhos sem troca de lâminas, e a versão com corte contínuo (flying cut) alcança precisão de comprimento de ±0,5 a 1 mm com eficiência de produção de até 98%.
Robustez comprovada. Com cerca de 12 toneladas — 50% mais que a média dos concorrentes —, a estrutura tipo pórtico com chapas de 40 a 50 mm garante estabilidade de conformação, menor vibração e vida útil prolongada. O tratamento de superfície por jateamento + pintura eletrostática em pó (não tinta úmida) protege a máquina em ambientes industriais agressivos. A linha completa inclui desbobinador, nivelador, conformação, punção, corte, mesa de saída, painel de controle e central hidráulica, com opção de empilhamento automático.
Serviço e garantia. Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada; a instalação é acompanhada com treinamento no local, e o suporte de engenharia opera 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países — incluindo a América do Sul —, a Xinnuo é a parceira de confiança para fabricantes brasileiros que buscam produzir terças com qualidade estrutural e o melhor custo-benefício.
