Tipo:

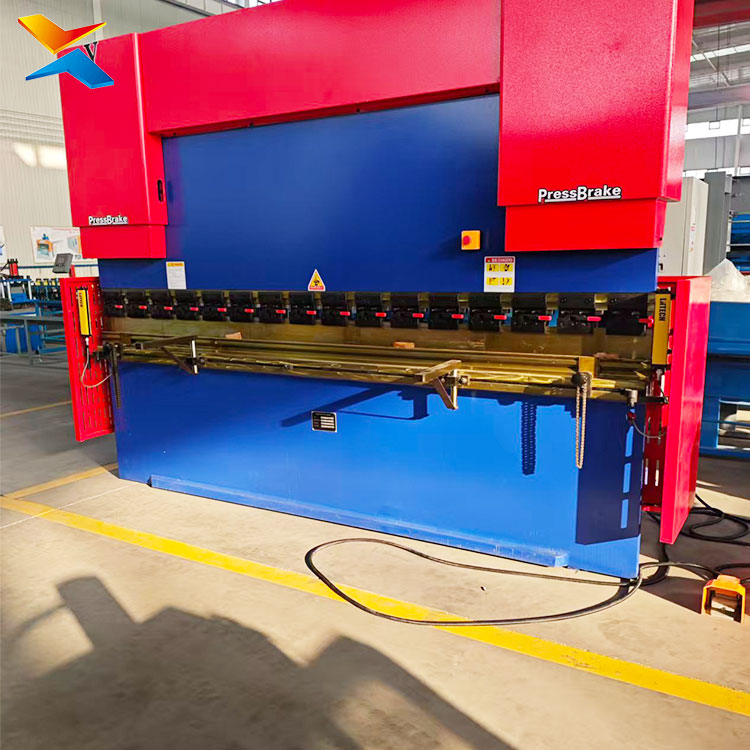

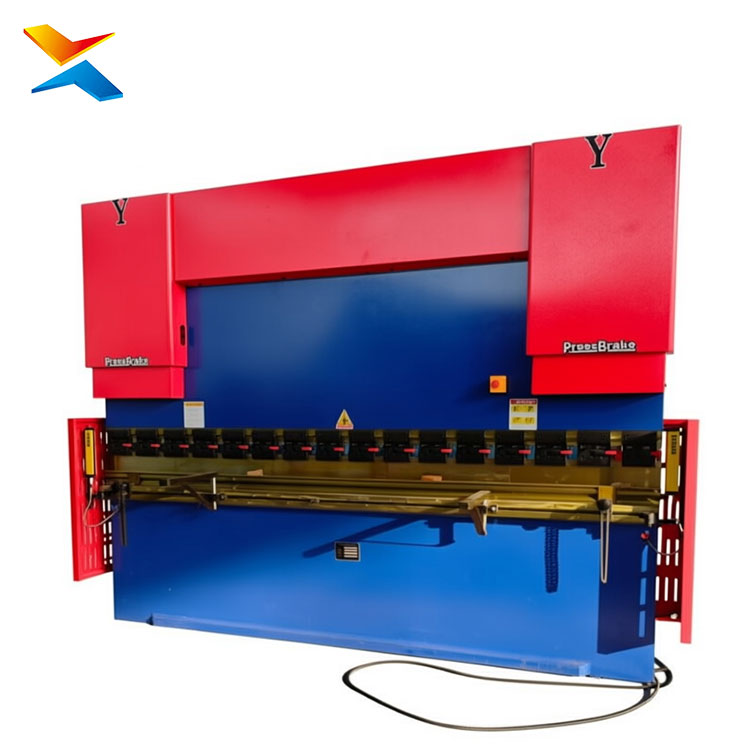

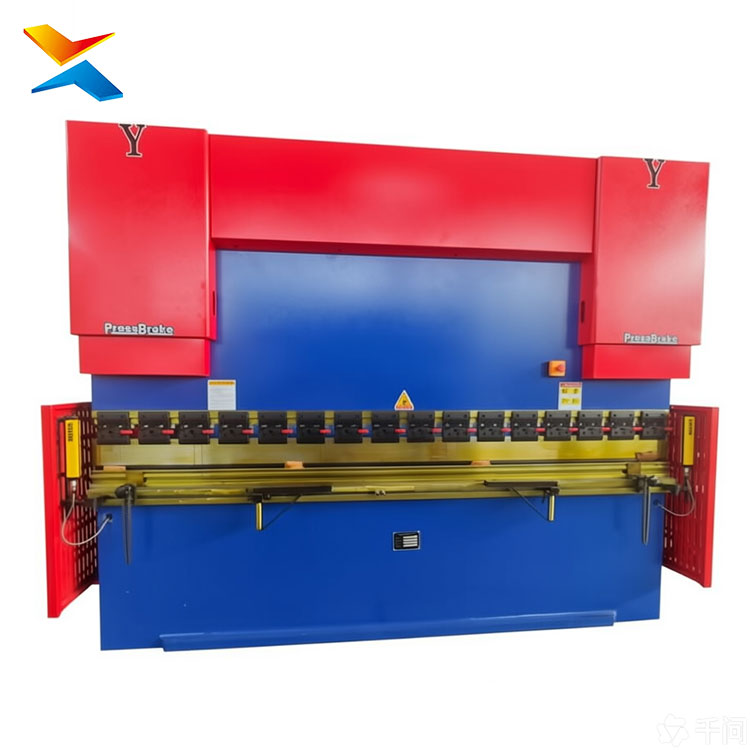

Prensa dobradeira hidráulica CNC — série de 80 t a 160 t com comprimento de dobra de 2500 mm a 4000 mm, otimizada para dobra de chapas galvanizadas de até ~4 mm (referência, conforme versão)
Aplicação:
Dobra de chapas de aço galvanizado para fabricação de rufos, calhas, espigões e fechamentos (complementos de telhado metálico), calhas de chapa galvanizada, fechamentos laterais e peças de estrutura leve — sem comprometer o revestimento de zinco na região da dobra
Sistema:
Mesa inferior com matriz V → dobra hidráulica CNC → batente traseiro automático (eixo X) → programação de sequência de dobras; orientação técnica de raio interno de dobra recomendado de 1× a 2× a espessura da chapa para preservar o revestimento de zinco no vértice
Capacidade:
80 t a 160 t (série principal); comprimento de dobra de 2500 mm a 4000 mm (padrão 3200 mm); capacidade de referência de ~4 mm de aço galvanizado em 3,2 m na versão de 100 t (valores conforme a tonelagem)
Controle:

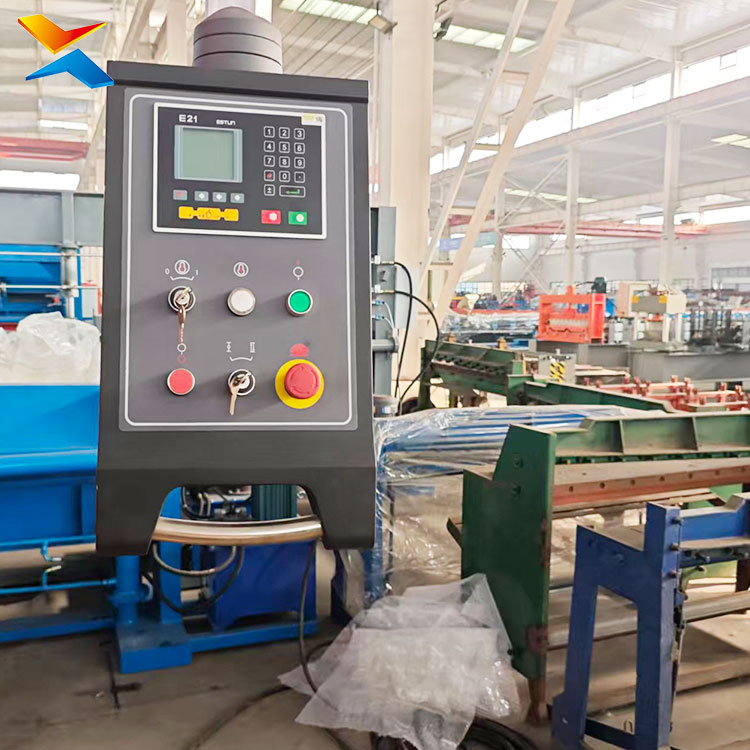

CNC com tela programável — eixos X (batente traseiro) e Y (curso do punção), programação de sequência de dobras e repetibilidade peça a peça
Função:
Dobra de chapas galvanizadas em série (perfis U, L, calhas e peças com medidas repetitivas) com preservação do revestimento de zinco — peça dobrada que não "abre" na ponta nem trinca o zinco no raio
Diferenciais técnicos:
Estrutura soldada e tratada; matrizes com acabamento liso para reduzir o atrito sobre o revestimento; orientação de raio interno adequado para chapa zincada; comando CNC que reduz refugo e mantém o padrão em lotes repetidos
Dobrar chapa galvanizada não é o mesmo que dobrar chapa preta. No vértice da dobra, a face externa da chapa é estirada — e se o raio for muito fechado, o revestimento de zinco trinca e "abre" naquela região, criando o ponto exato onde a corrosão começa. Quem fabrica calhas, rufos e fechamentos galvanizados — as peças que ficam justamente na área mais crítica de chuva do telhado — não pode ter esse defeito. A Máquina Dobradeira Hidráulica CNC Xinnuo é configurada para a dobra correta de chapas zincadas, incluindo os aços galvanizados ZAR (NBR 7008) usados no Brasil.
O que define uma boa dobra em chapa galvanizada: o raio interno da dobra. A orientação técnica para chapas zincadas é trabalhar com raio interno de 1× a 2× a espessura — abaixo disso o zinco da face externa trinca na dobra. Na Xinnuo, essa orientação acompanha a máquina (conjunto de matrizes com perfil V adequado), e o operador programa a sequência no CNC com a repetibilidade necessária para produzir peça após peça com o mesmo raio e o mesmo ângulo — sem depender do "jeito" de cada operador.
Por que CNC para o fabricante de complementos galvanizados: calhas e rufos são peças de série com medidas repetidas (a mesma dobra, o mesmo comprimento, centenas de peças por projeto). Com o batente traseiro automático e o programa de sequência gravado, a primeira peça serve de padrão — menos refugo, menos retrabalho e um lote inteiro com a mesma medida. Para o fabricante que já produz a telha na perfiladeira, a dobradeira CNC fecha o ciclo: telha + calha + rufo produzidos na própria fábrica.

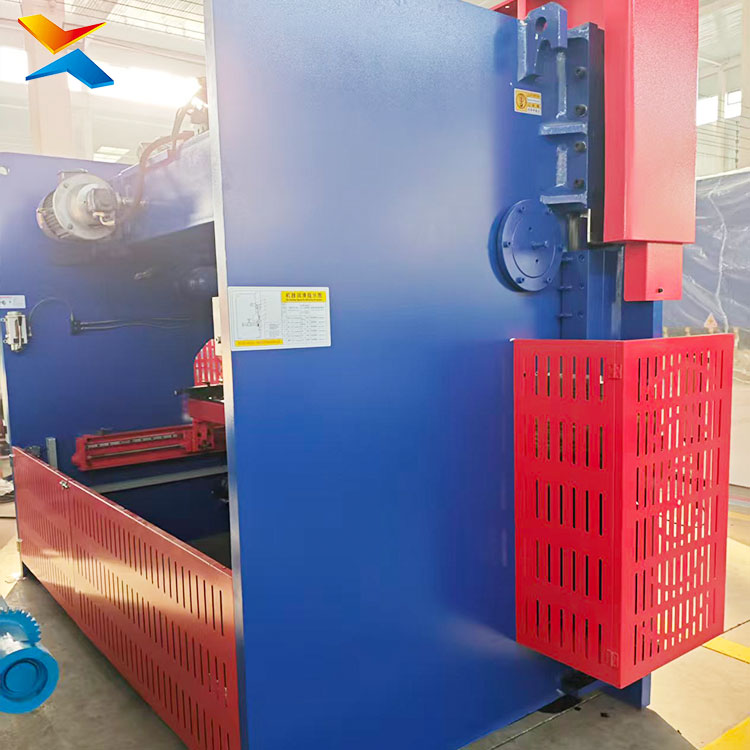

Construção e suporte: estrutura soldada e tratada, matrizes com acabamento liso (menos atrito sobre o revestimento), testada em fábrica com certificação ISO 9001 — com assistência remota Xinnuo e engenharia disponível 24/7.
