Modelo:

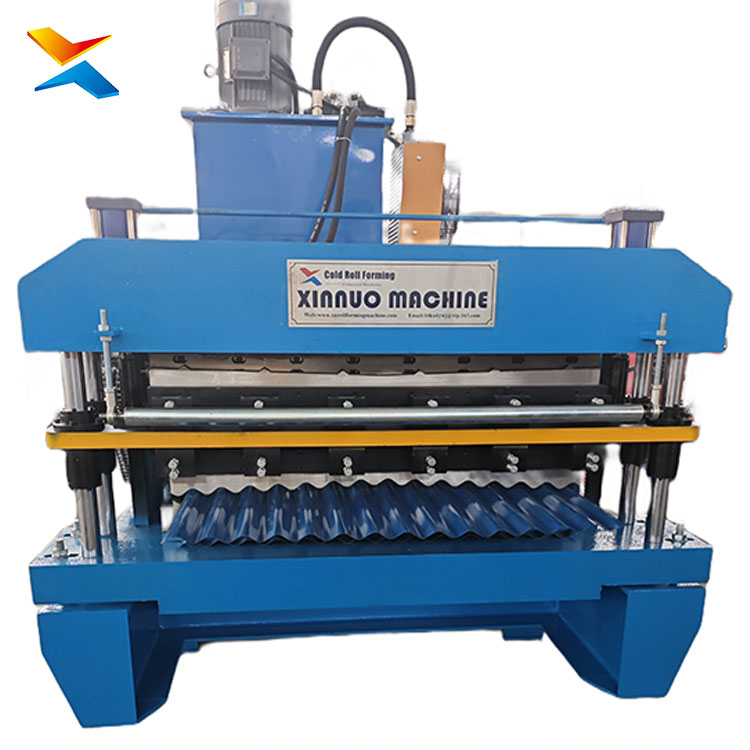

Perfiladeira de Dupla Camada Xinnuo — Máquina de conformação contínua para produção de telhas onduladas e trapezoidais de aço em uma única máquina
Tipo:
Equipamento de conformação contínua por rolos de dupla camada (double layer) — dois conjuntos de rolos formadores empilhados no mesmo corpo: a camada superior produz telha ondulada e a camada inferior produz telha trapezoidal (ou vice-versa), com troca de perfil pela mudança do caminho de alimentação em 5–15 minutos
Aplicação:

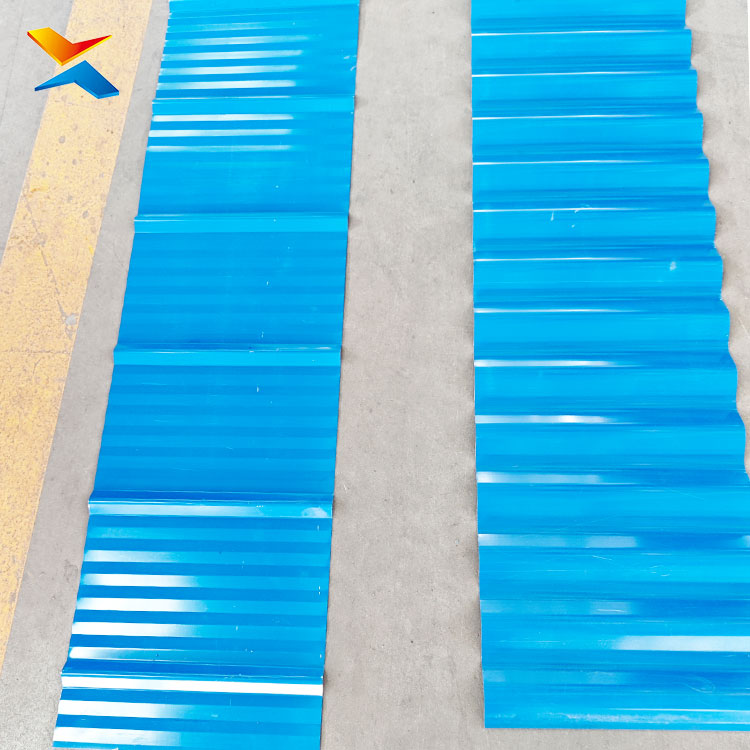

Fabricação dos dois perfis de telha de aço mais vendidos do mercado — telha ondulada para coberturas econômicas de galpões e construções rurais; telha trapezoidal para telhados estruturais, fechamentos e obras de maior exigência — por fábricas de telhas, distribuidores e montadores de coberturas
Sistema:
Dois conjuntos de rolos formadores (camada superior + camada inferior) no mesmo corpo, com sistema de transmissão compartilhado e comutável; troca de perfil pela mudança da guia de alimentação da chapa
Largura da bobina:
Até 1220 mm (padrão 1000 mm, conforme os perfis escolhidos)
Espessura do material:
Chapa de aço galvanizado, Galvalume ou pré-pintado 0,3 mm – 0,8 mm
Largura útil das telhas:
Telha ondulada: 750 – 1000 mm (perfis 836, 960, 1000 mm etc.) · Telha trapezoidal: 600 – 1000 mm (perfis 840, 900, 1000 mm etc.) — conforme solicitação do cliente
Altura da onda/trapézio:
9 mm – 45 mm (conforme o perfil escolhido)
Capacidade:
Velocidade de produção ajustável por inversor de frequência (padrão 10 – 15 m/min por camada)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência; corte hidráulico automático sincronizado
Função:
Produção de telha ondulada e telha trapezoidal na mesma máquina — desbobinamento, conformação, corte hidráulico automático e mesa de saída/empilhamento — com troca de perfil rápida entre as duas camadas
No mercado brasileiro de telhas de aço, existem dois grandes mercados: o da telha ondulada, que domina coberturas econômicas — galpões, construções rurais, aviários — e o da telha trapezoidal, que domina telhados estruturais e obras de maior exigência. Quem fabrica telhas enfrenta uma escolha difícil: investir em uma máquina para cada mercado, ou escolher um só. A Perfiladeira de Dupla Camada Xinnuo elimina essa escolha: produz os dois perfis na mesma máquina, com a mesma qualidade e sem duplicar o investimento.

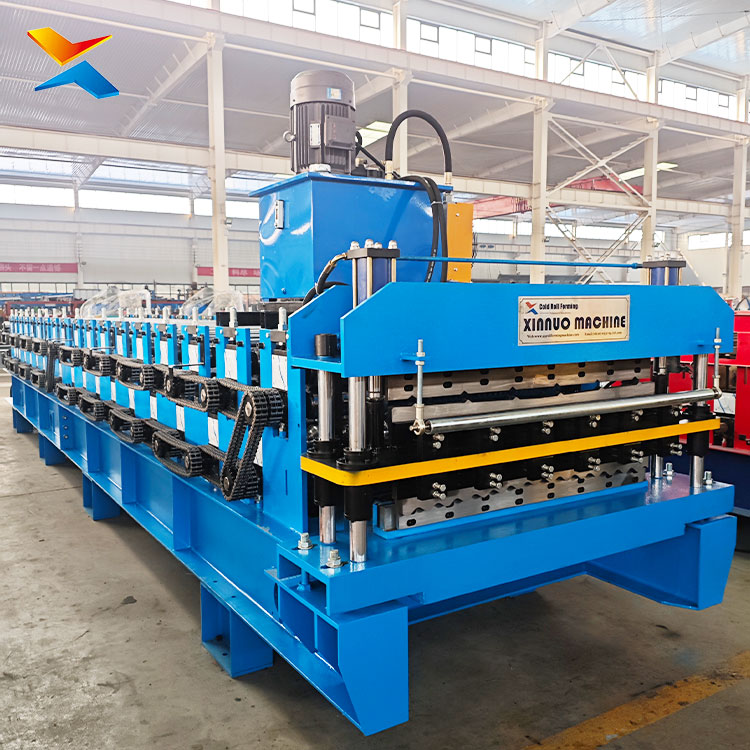

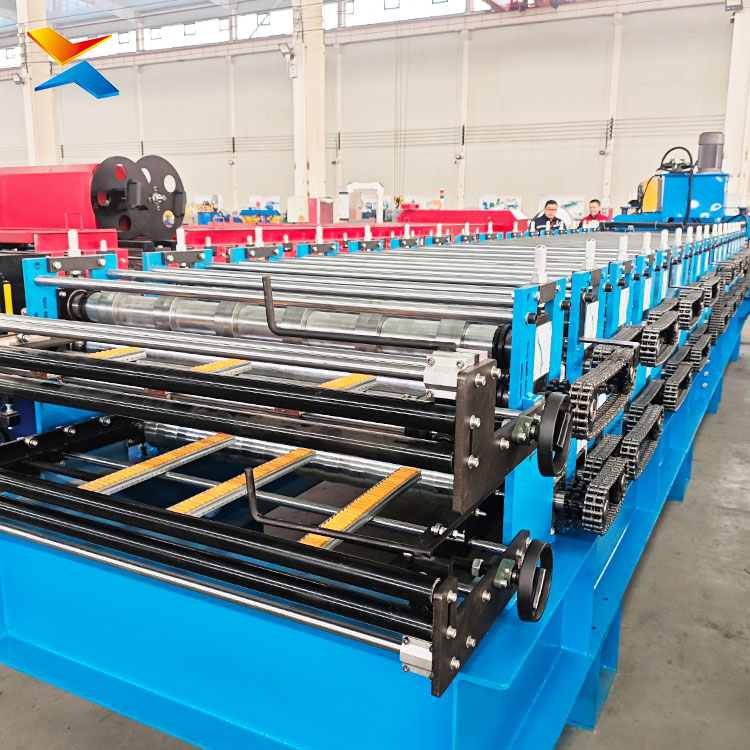

Dois mercados, um equipamento. Os dois conjuntos de rolos formadores ficam empilhados no mesmo corpo da máquina — a camada superior forma a telha ondulada e a inferior forma a trapezoidal (ou o inverso, conforme a necessidade). Para alternar, basta mudar o caminho de alimentação da chapa: a troca leva de 5 a 15 minutos, sem trocar de máquina e sem trocar de molde. O investimento é de cerca de 70% do valor de duas máquinas de camada única, e o espaço ocupado reduz de 40% a 60% — permitindo atender os dois mercados com o mesmo capital e a mesma área de fábrica.

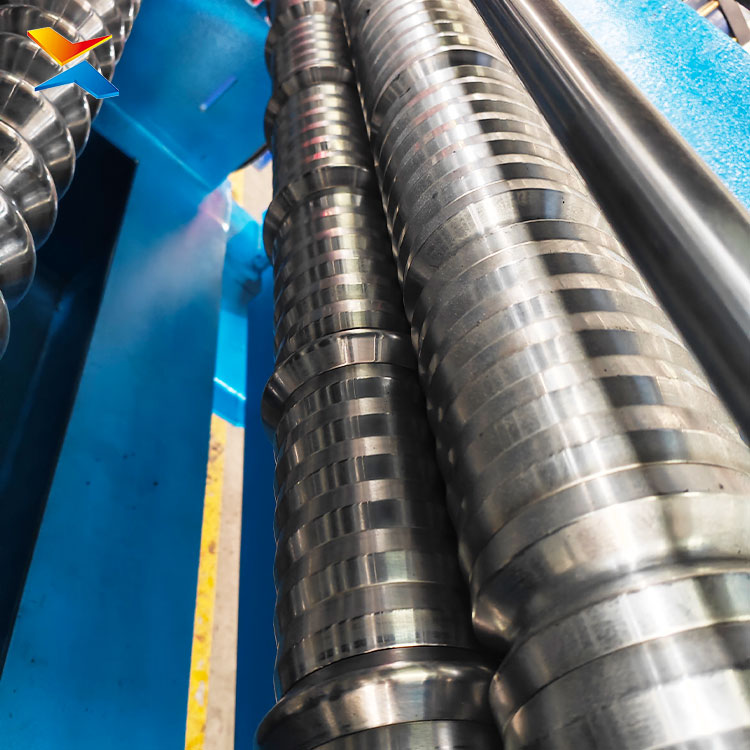

Qualidade nos dois perfis. A conformação em estações com eixos de aço cromado usinados em CNC garante tolerâncias dimensionais rigorosas — cantos bem definidos na telha ondulada (perfis de 750 a 1000 mm de largura útil) e na telha trapezoidal (perfis 840, 900, 1000 mm). A preservação da camada de zinco e da pintura protege a durabilidade da telha, e o corte hidráulico em movimento, sincronizado pelo PLC, produz comprimentos exatos com corte limpo e sem rebarbas. (É importante esclarecer: a máquina produz um perfil por vez — para quem precisa de dois perfis em produção simultânea e contínua, duas máquinas de camada única continuam sendo a opção.)
Construção e suporte Xinnuo. Estrutura de alta rigidez (padrão 350H para esta combinação), rolamentos de alta capacidade e tratamento por jateamento + pintura eletrostática. Cada máquina é testada em fábrica antes do embarque e acompanha certificação ISO 9001. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local (montagem e ajuste das duas camadas conduzidos pelos nossos engenheiros, 2–3 dias em campo) e suporte de engenharia 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para fabricantes brasileiros de telhas que buscam os dois perfis com um único investimento.
