Tipo:

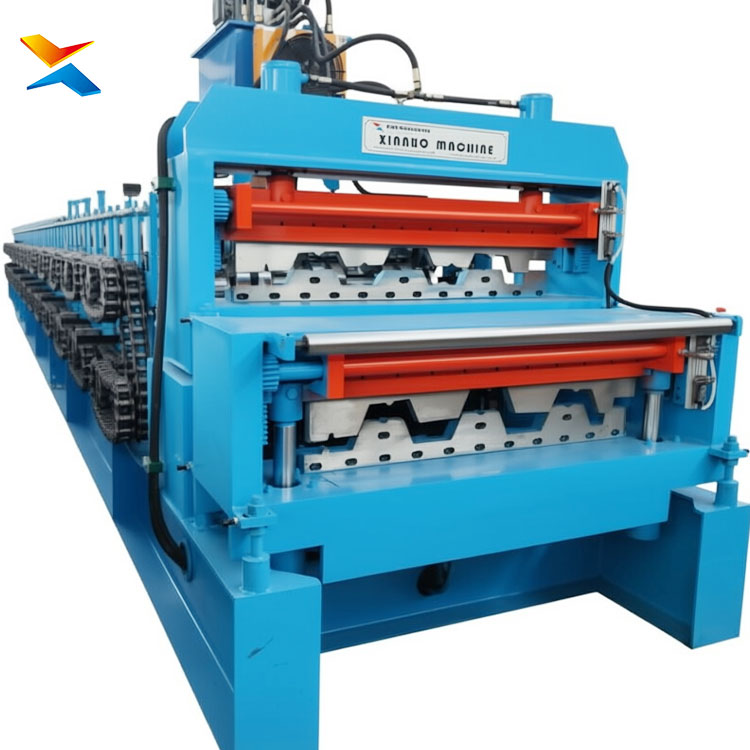

Linha de perfilagem de steel deck em corpo único de dupla camada — desbobinador + dois conjuntos de rolos + dupla motorização + cisalhamento hidráulico de piso + painel com CLP
Aplicação:
Laje de steel deck em obras de estrutura metálica — edifícios de múltiplos pavimentos, mezaninos, estacionamentos (perfil fechado), galpões com piso superior; atua como fôrma permanente na concretagem e como armadura de tração na fase mista
Perfil e cobertura:
Perfis por largura útil de cobertura — 688 / 720 / 750 / 780 / 870 / 900 / 915 / 990 / 1000 / 1025 mm, nervura de 50 a 153 mm; a referência brasileira é R60 (60 mm, ~850 mm úteis), pesquisado também como laje colaborante H60. Aberto (trapezoidal) e fechado (reentrante, com conjunto de rolos de travamento)
Material:
Aço galvanizado e aluzinco (Galvalume) — referências ZAR 280 e Z275; espessura de trabalho 0,8 a 1,5 mm
Configuração da linha (base de engenharia):
Quadro 400H–450H (aço Laisteel, aba 10 mm); chapa central 18–25 mm; eixo Φ90–Φ115 mm (barra redonda de 100 mm, usinada, retificada e cromada); 2×11 kW padrão (2×15 kW em perfis pesados); corrente 2″ (2,5″ nos pesados); 20 a 34 passes; cerca de 22 m de linha e 2 750 mm na unidade de perfilagem
Dupla camada — configuração:
O quadro é dimensionado pela camada mais pesada e a corrente pela camada de maior torque; por isso a ficha da versão dupla camada é definida por projeto. Informe os dois perfis desejados e a espessura de cada um para receber a configuração fechada
Conformidade e detalhamento:
Projeto alinhado às normas brasileiras de laje de aço — NBR 16521 e NBR 16421 — com detalhamento que considera stud bolts (conectores de cisalhamento) e o dimensionamento de laje em estrutura metálica
Diferenciais técnicos:
5 dispositivos anti-travamento (exclusivos): embreagem após a fileira de bolotas · rodas grandes com rolamento nas 10 fileiras finais · barras de pressão em bolota, tração, nervura e calibração · transmissão por engrenagens · cisalhamento de piso com dois cilindros. Rolo matriz em aço 45# forjado, temperado HRC 45–50, em 7 etapas até o cromado
Quem vende steel deck para obra não vende chapa: vende uma laje especificada. No Brasil, o deck entra na obra junto com o detalhamento estrutural, a norma (NBR 16521 / NBR 16421), o stud bolt de cisalhamento e o cálculo de peso e custo por m². O fornecedor que domina essa conversa é o que fecha pedido — e é para esse fornecedor que esta máquina de formação de steel deck de dupla camada foi pensada: ela não só dobra aço, ela cobre a grade de perfis que a obra pede.

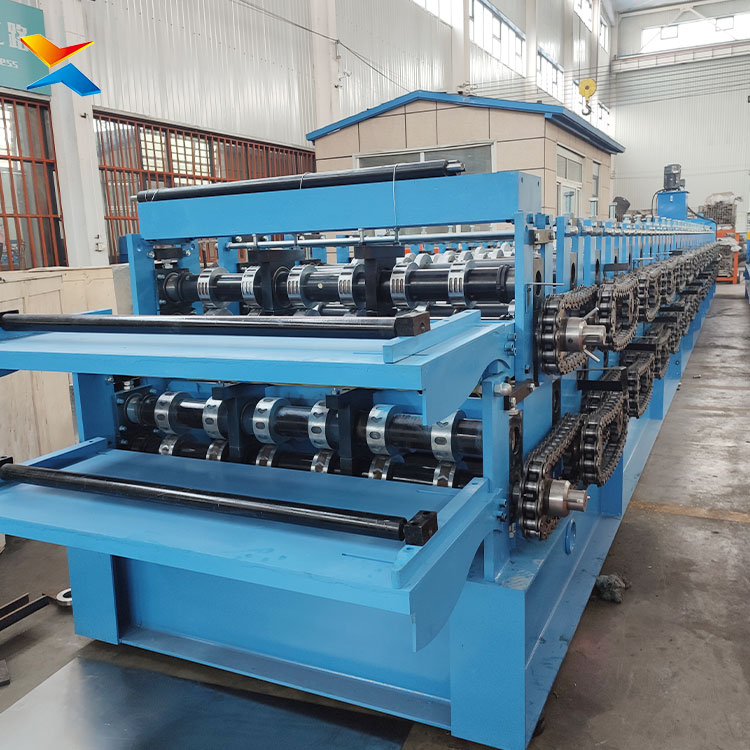

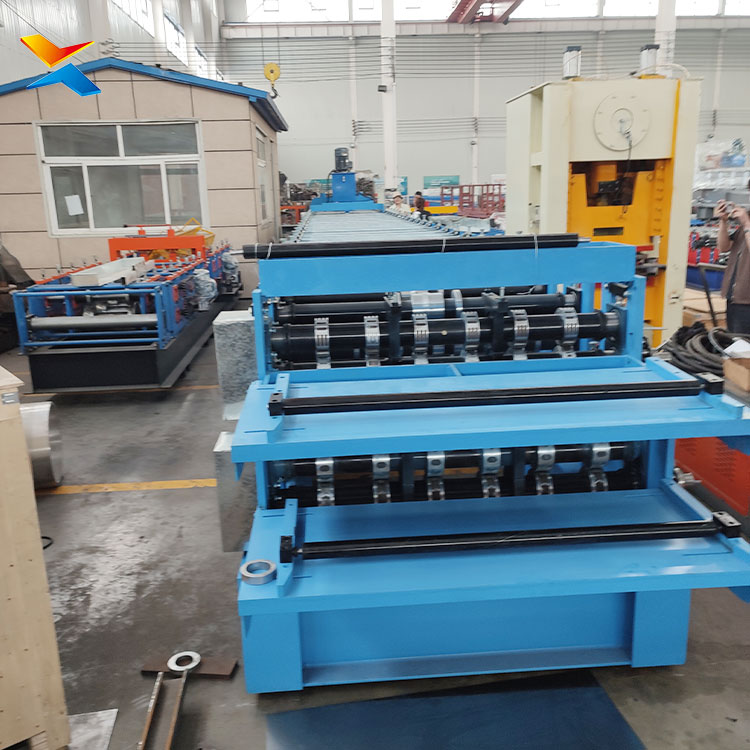

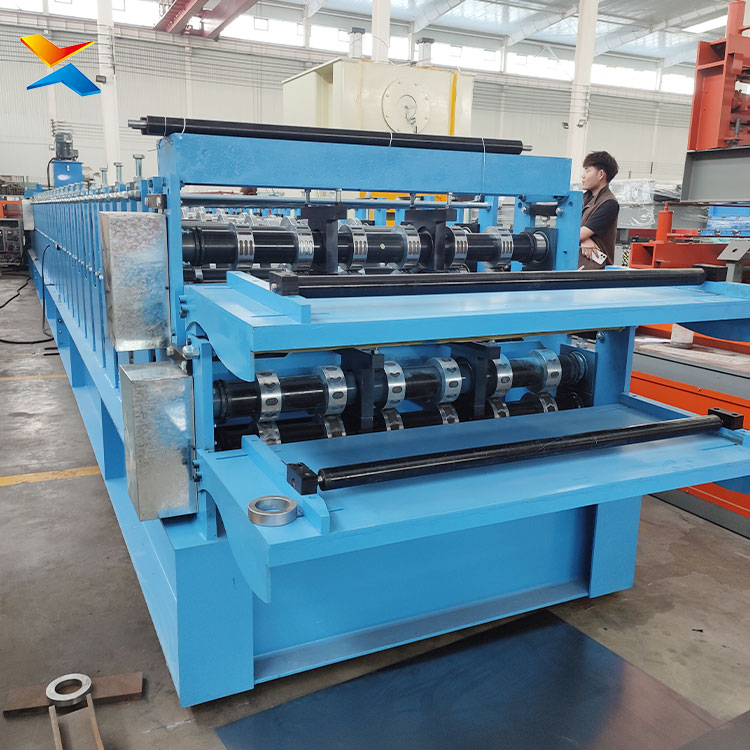

Uma máquina, várias especificações na prateleira. A obra de edifício raramente usa um único deck. O pavimento corrente pede um perfil; o mezanino pede outro; o estacionamento costuma exigir perfil fechado para vão maior. Na dupla camada, dois conjuntos de rolos ficam empilhados no mesmo corpo de máquina: você escolhe a via de alimentação, produz um perfil por vez e troca em poucos minutos — com 40 a 60 % menos área ocupada e investimento da ordem de 65 a 75 % do valor de duas máquinas equivalentes. A troca de perfis passa a ser uma decisão comercial, não um investimento novo.

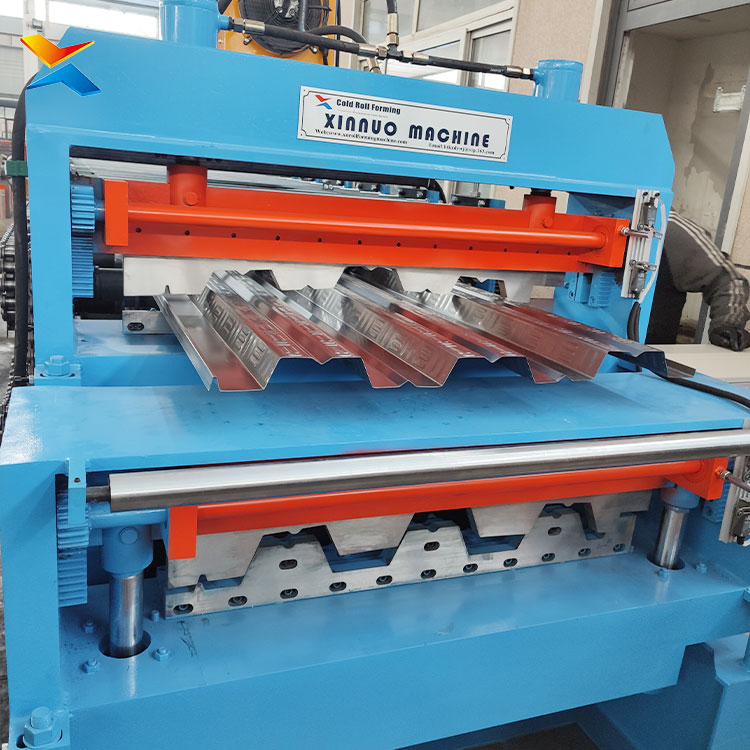

O que separa esta máquina de uma perfiladeira comum. A chapa de laje é estrutural: 0,8 a 1,5 mm de espessura e nervuras de 50 a 153 mm — contra 15 a 40 mm de uma telha. Isso obriga dois motores (2×11 kW padrão), corrente de 2″, Φ90–Φ115 mm de eixo e quadro 400H–450H. E obriga, acima de tudo, resolver o travamento de material (淤板): as nervuras profundas geram atrito alto e a roda de bolotas tende a girar mais rápido que as vizinhas, arrastando a chapa. Nossa resposta são os 5 dispositivos anti-travamento — embreagem após a fileira de bolotas, rodas grandes com rolamento nas 10 fileiras finais, barras de pressão, transmissão por engrenagens e cisalhamento de piso com dois cilindros, com a peça caindo por gravidade direto na pilha.
Falar a língua do especificador. Este anúncio trabalha os termos que o mercado brasileiro realmente pesquisa: laje de steel deck, laje para estrutura metálica, laje colaborante (com H60, peso, espessura e preço m2), perfiladeira de steel deck, fornecedor de laje steel deck e piso em steel deck. É o vocabulário do engenheiro e do comprador de obra — não a tradução literal de um catálogo chinês.
Já tem perfiladeira de deck? Nesse caso o assunto é ampliar a grade, não trocar de máquina: envie os perfis que faltam no seu mix e a engenharia devolve a configuração (na dupla camada, dimensionada pela camada mais pesada).
Entrega e suporte: teste acompanhado em fábrica, comissionamento e assistência remota Xinnuo 24/7 — certificação ISO 9001.
