Modelo:

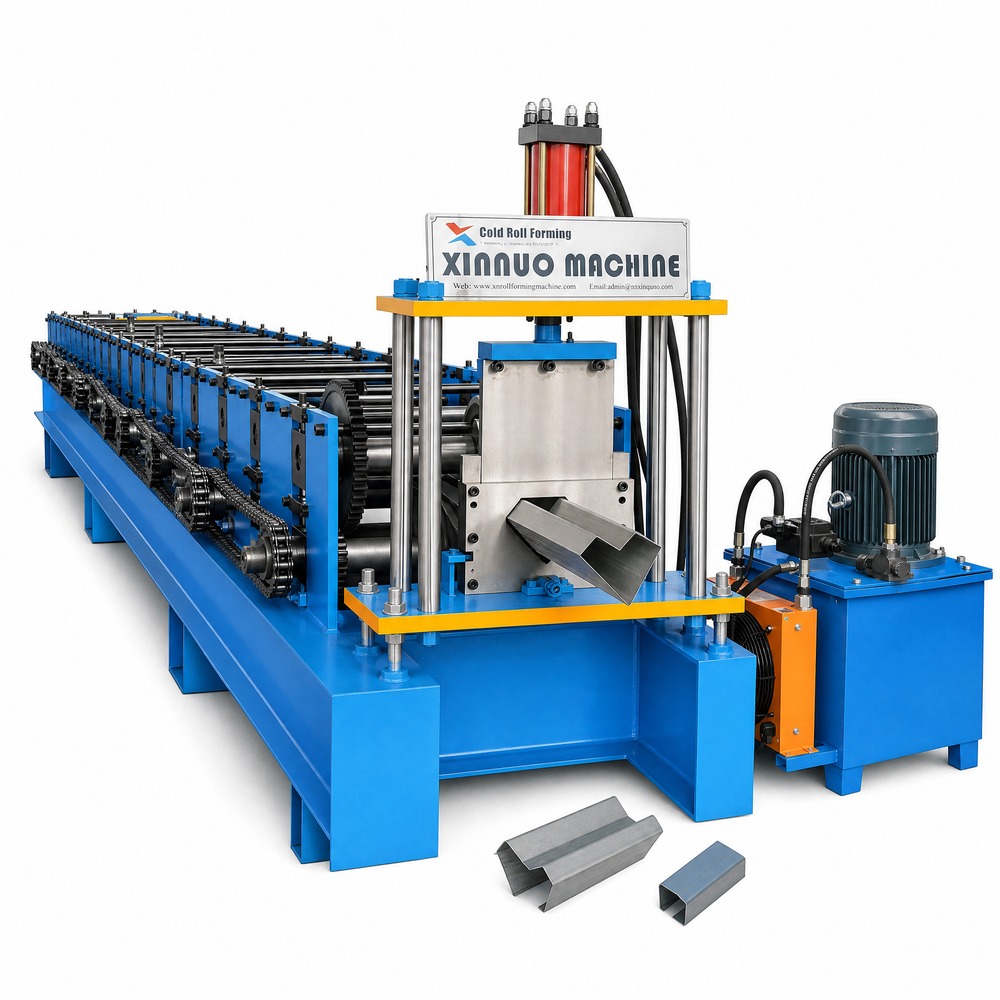

Perfiladeira estrutural Xinnuo para perfil U simples — perfis de aço formados a frio
Tipo:
Linha de perfilagem por conformação a frio, com desbobinador, nivelador, conjunto de rolos, puncionamento, cisalhamento e comando por CLP, em operação contínua
Aplicação:
Perfil U para estrutura leve — travamentos, terças de pequeno porte, racks e prateleiras, guias, reforços, molduras, montagens industriais e suportes. Atende galpão, indústria, serralheria e fabricantes de estruturas
Material:
Aço carbono, aço galvanizado e aço pré-pintado. Existem versões específicas para aço inox
Perfis:
Largura de 10 a 300 mm e altura de 10 a 65 mm, em 8 a 14 conjuntos de rolos. A linha cobre grupos de medidas como 50, 75 e 100 mm; 50 a 150 mm; 56, 76, 90 e 120 mm; 145, 150 e 230 mm; 35 mm em três larguras de aba; e a versão de 300 mm para aço inox
Tipos de seção:

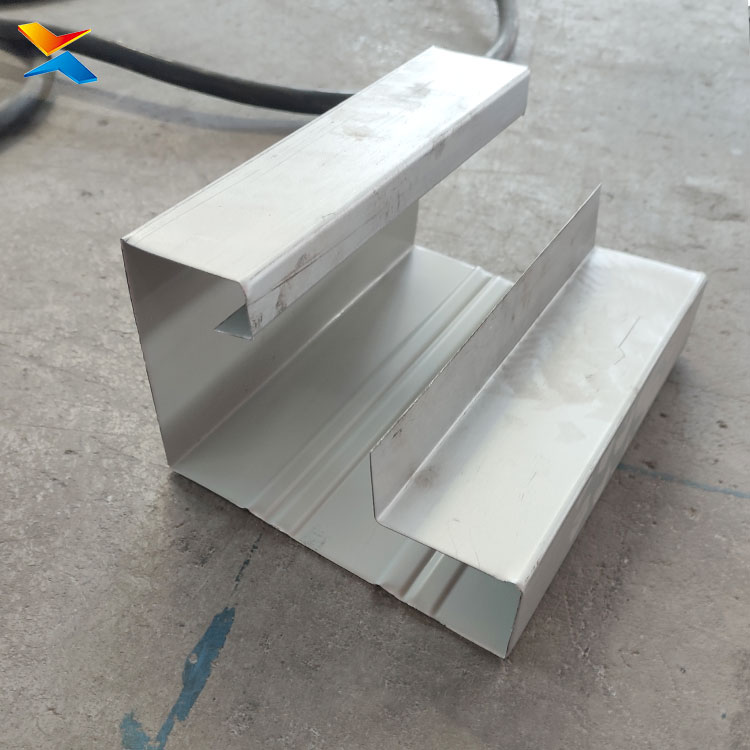

U aberto sem abas; U com micro-abas de até 5 mm; U assimétrico, com abas de alturas diferentes; U com nervura interna; perfil escalonado tipo waterstop; e a versão com corte por torção
Configurações:
Quadros de 100H a 400H em perfil U estrutural e viga H, eixos de 40 a 105 mm, motorização de 3 a 22 kW, correntes de 3/8 a 2 polegadas e peso de 1 a 6 toneladas
Linha compacta:

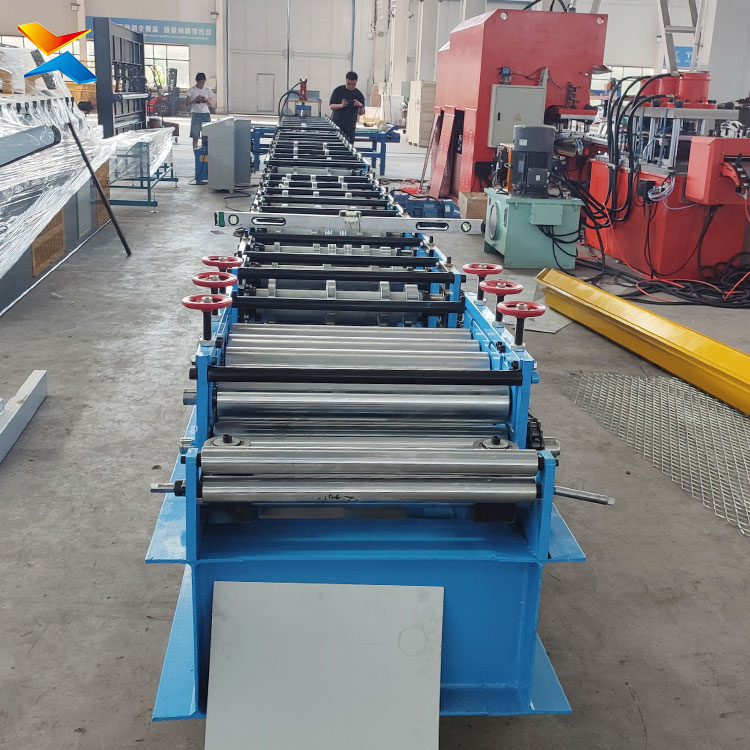

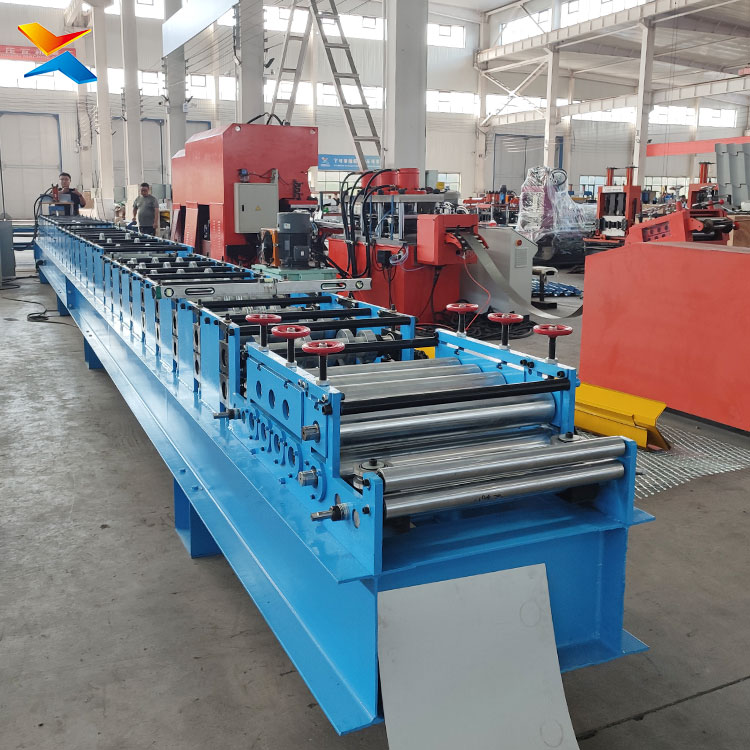

Cerca de 9,5 m no total — desbobinador, nivelador embutido, unidade de conformação de 3,5 m com puncionamento na saída, cisalha hidráulica, mesa de saída de 3 m e painel de comando. É a linha mais compacta da casa; as versões maiores ficam entre 9,5 e 15 m
Corte:

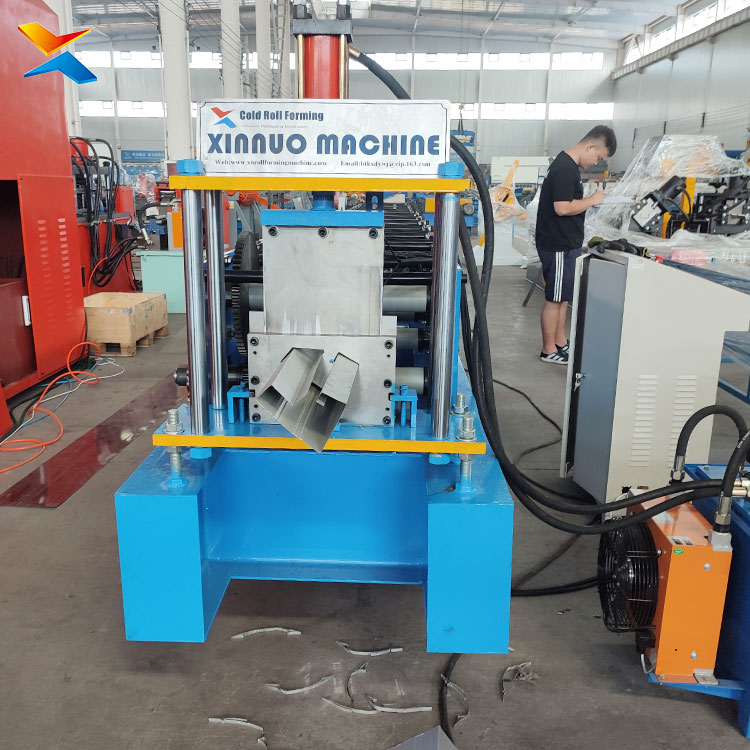

Lâmina única sem folga, que não exige troca de ferramenta na mudança de medida. Há versão com corte por torção hidráulico, indicada para material fino, que entrega extremidade limpa
Fabricação:
Eixos em aço 40Cr, torneados, retificados e cromados. Matrizes em aço GCr15 forjado, em seis etapas até HRC 58 a 62. Rodas de desgaste crítico em Cr12MoV. Mesa fresada em centro de usinagem CNC, com planeza de 0,05 mm. Acabamento por jateamento e pintura eletrostática a pó, com solda em proteção gasosa de CO2
Conformidade:
ISO 9001 e CE para exportação. Perfis dentro da NBR 6355, a norma brasileira de perfis de aço formados a frio
Esta linha produz o perfil U simples em aço, partindo da bobina e entregando a peça cortada no comprimento programado. No mercado brasileiro esse perfil é conhecido justamente por esse nome — perfil U simples — e é comprado por medida, como 50 por 25, 75 por 40 ou 200 por 50. É o mesmo material citado nas tabelas de perfis de aço formados a frio da NBR 6355, a referência que o projetista brasileiro usa para especificar.
Vale um esclarecimento que economiza tempo de quem pesquisa: a palavra usada no Brasil para esse produto é perfil U, e não "canal". A máquina que o produz é a perfiladeira estrutural. O processo é a conformação a frio, ou, na forma como aparece na norma brasileira, perfis de aço formados a frio.
A diferença entre o perfil U e o perfil C está no número de dobras. O U tem duas dobras — fundo e duas abas — e o C tem cinco, porque recebe abas internas nas pontas. Isso muda o desempenho e o custo: o U é mais simples de formar, exige menos conjuntos de rolos, quadro mais leve e investimento menor, mas tem rigidez menor que o C para o mesmo peso de aço. Quem precisa de rigidez para vencer vão usa C ou Z; quem precisa de um perfil leve, de guia, reforço, moldura ou suporte, resolve com o U.
A família cobre larguras de 10 a 300 mm e alturas de 10 a 65 mm, em 8 a 14 conjuntos de rolos. Há seções em U aberto, em U com micro-abas de até 5 mm, em U assimétrico, em U com nervura interna e o perfil escalonado do tipo waterstop, para junta de concretagem. Essa amplitude permite atender desde o perfil pequeno de uso decorativo ou de guia até o U de 300 mm em aço inox, que sai de uma máquina com quadro de 400H, eixos de 105 mm e motorização de 22 kW.
O ponto forte da linha é o tamanho. A configuração de 10 conjuntos fica em cerca de 9,5 m de comprimento total — desbobinador, nivelador, unidade de conformação com puncionamento, cisalha, mesa de saída e painel. Para quem está começando ou para quem trabalha dentro de galpão já ocupado, essa linha compacta resolve com espaço e investimento bem menores que uma linha de perfil C ou C e Z, que trabalha na faixa de 20 a 23 m. É o caminho natural de quem quer entrar na produção de perfis leves antes de subir de escala.
A base de fabricação é a mesma das outras linhas da casa: eixos de aço 40Cr torneados, retificados e cromados; matrizes de aço GCr15 forjado em seis etapas até HRC 58 a 62; rodas de desgaste crítico em Cr12MoV; mesa fresada em CNC com planeza de 0,05 mm; jateamento e pintura eletrostática a pó; solda em proteção gasosa de CO2. A Xinnuo tem 20 anos na área de máquinas de perfil, produz 200 unidades por ano e exporta para mais de 30 países, com ISO 9001 e CE, comissionamento com equipe técnica e suporte de engenharia remoto.
