Modelo:

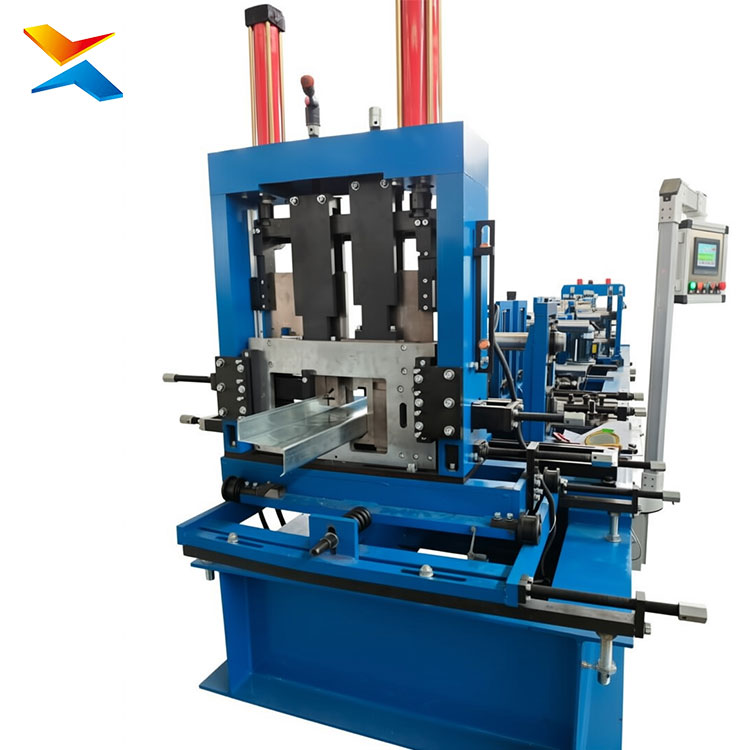

Máquina Automática de Conformação a Rolo de Perfis CZ Xinnuo — Perfiladeira estrutural automática para produção de perfis C (terça C / perfil U enrijecido) e Z (terça Z) em uma única máquina
Tipo:
Equipamento de conformação contínua por rolos do tipo integrado CZ — produção de perfis C e Z na mesma máquina, com troca de perfil automática por comando eletrônico (sem troca de máquina e sem reconfiguração manual)
Aplicação:
Fabricação de terças C e Z para estruturas metálicas — galpões industriais e logísticos, Steel Frame residencial, coberturas de grande vão, armazéns agrícolas e sistemas de fixação de painéis solares (solar mounting)
Sistema:

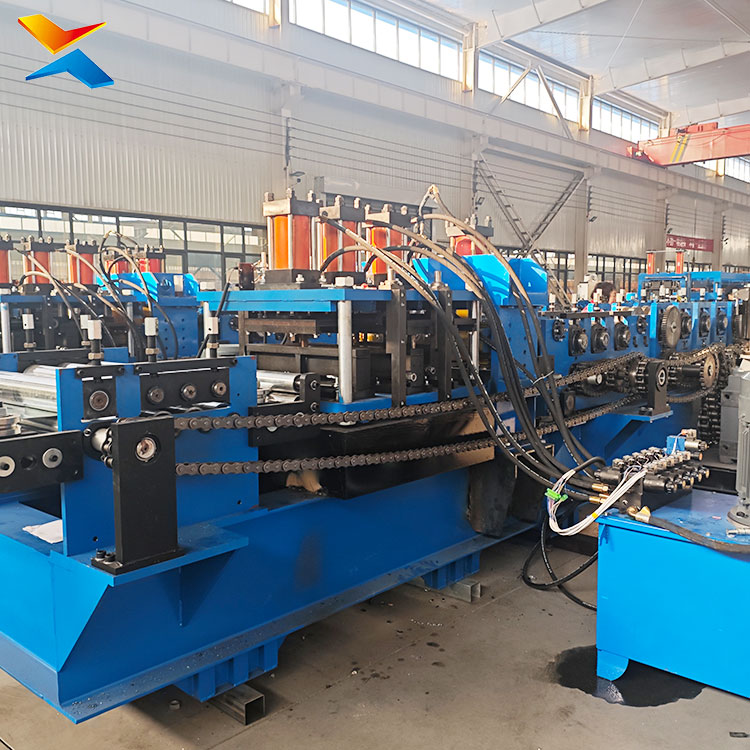

Linha completa automatizada: desbobinador → nivelador → conformação (16–20 estações) → puncionamento automático integrado → corte de precisão com acompanhamento de velocidade (flying shear / corte sem parada) → mesa de saída com empilhamento
Largura da bobina:
Até 500 mm (bobina de tira, conforme a faixa de perfis)
Espessura do material:
Chapa de aço 1,5 mm – 3,0 mm (perfis estruturais leves); versões de alta capacidade para até 5,0 mm sob consulta
Faixa de perfis:

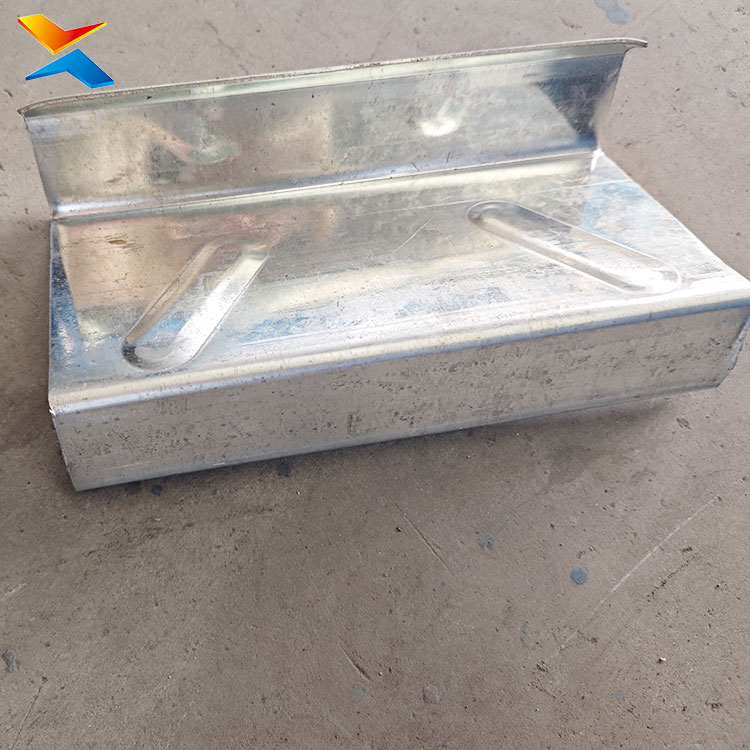

C: largura da base (W) 50–300 mm × altura (H) 40–120 mm × abas (L) 8–20 mm Z: dimensões equivalentes para terça Z (conforme solicitação do cliente)
Capacidade:
Produção contínua com velocidade de conformação ajustável por inversor; eficiência de produção ~98% com corte sem parada (versão padrão com corte hidráulico: ~85%)
Controle:
PLC autoprogramado Xinnuo com tela sensível ao toque, acionamento por servomotores (22–30 KW) e troca de perfil C ↔ Z em ~1 minuto por comando eletrônico (posicionamento por encoder)
Função:
Conformação contínua, puncionamento automático (furos de fixação conforme projeto), corte automático no comprimento programado e empilhamento — produção autônoma de terças C e Z prontas para montagem
A Máquina Automática de Conformação a Rolo de Perfis CZ Xinnuo é a solução para fabricantes de estruturas metálicas que precisam produzir terça C e terça Z na mesma máquina, sem perder tempo e mão de obra com trocas manuais. Diferente das perfiladeiras convencionais que exigem reconfiguração para cada perfil, esta máquina integrada alterna entre C e Z por comando eletrônico, em cerca de 1 minuto — o posicionamento preciso por encoder dos servomotores (22–30 KW) ajusta os rolos automaticamente para o novo perfil.
C e Z em uma única máquina: flexibilidade total. Com esta máquina, o fabricante atende contratos que exigem terças C para estruturas de telhado e terças Z para fixação de painéis solares ou fechamentos — ou seja, responde a mais orçamentos com o mesmo investimento. A faixa de perfis C (base 50–300 mm × altura 40–120 mm × abas 8–20 mm) cobre as especificações mais solicitadas do mercado brasileiro, com espessuras de 1,5 mm a 3,0 mm (até 5,0 mm na versão de alta capacidade).

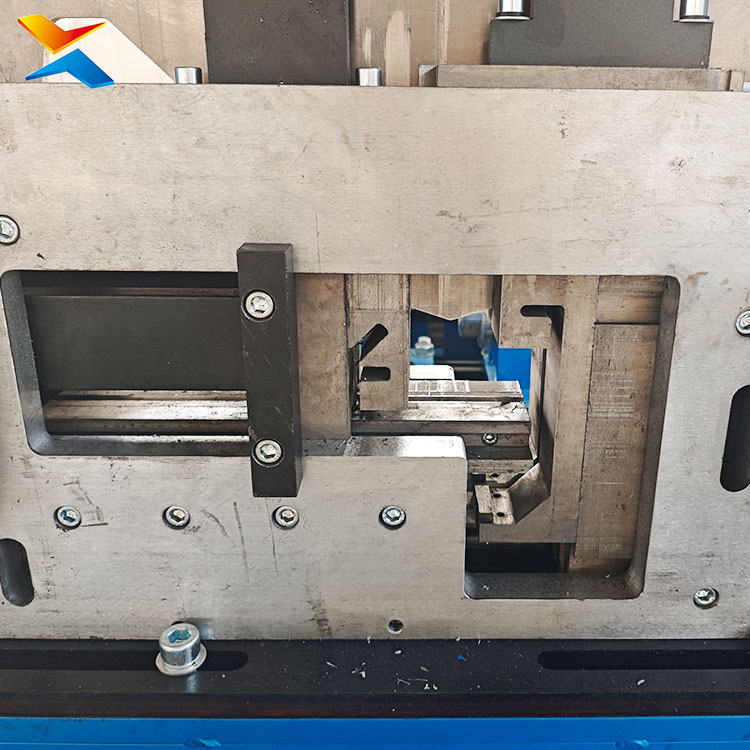

Produção contínua e precisa. O corte com acompanhamento de velocidade (flying shear) corta sem parar a linha, elevando a eficiência para ~98% e mantendo tolerância de comprimento de ±0,5–1 mm — essencial para perfis que serão montados em obra sem retrabalho. O puncionamento automático integrado executa os furos de fixação durante a conformação, eliminando uma operação separada e reduzindo a mão de obra. A troca de comprimento é programada na tela do PLC: o operador informa a medida e a máquina corta no ponto exato.

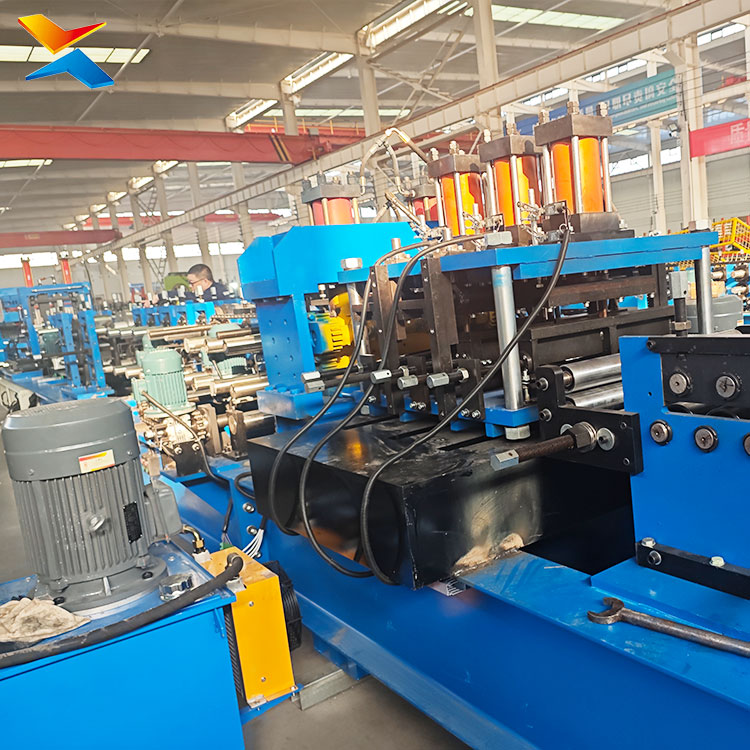

Construção que aguenta décadas. A Xinnuo é reconhecida pelo peso e pela rigidez das suas máquinas: estrutura em pórtico (archway) com chapas de aço de 40–50 mm, 12 metros de base usinada em centro de usinagem CNC com planicidade de 0,05 mm, eixos de 40Cr retificados e cromados (Φ85–100 mm), moldes em aço para rolamentos (GCr15) forjados, temperados e cromados, HRC 58–62, e rodas de desgaste crítico em Cr12MoV. O resultado é uma linha de 22,5 m × 2,1 m × 2,2 m com estabilidade excepcional em produção contínua.
Suporte que não para a obra. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local e suporte de engenharia 24/7. Cada máquina é testada em fábrica antes do embarque e acompanha certificação ISO 9001 e CE. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para fabricantes brasileiros de terças C e Z que buscam automação, flexibilidade e o melhor custo-benefício.
