Tipo:

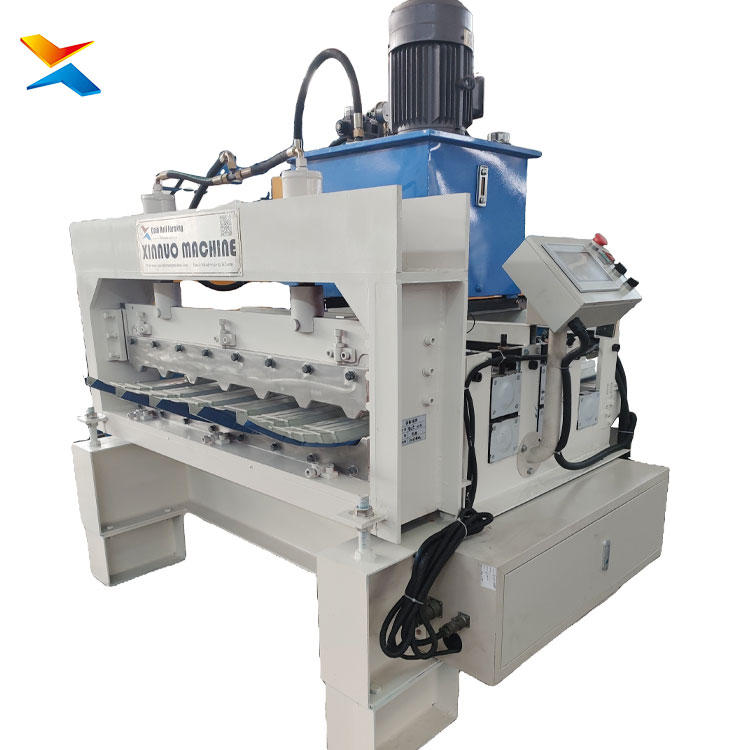

Linha de conformação e curvatura contínua, em um único passe — desbobinador + conjunto de perfilagem + unidade de curvatura em arco
Aplicação:
Cobertura metálica de galpão em estrutura de aço — galpões industriais e logísticos, quadras e ginásios, depósitos, aviários e galpões agrícolas, com cobertura em arco de grande vão e sem terças intermediárias (cobertura autoportante). Indicada para o construtor de estrutura metálica que monta a cobertura na própria obra, e para o fabricante que revende telha curvada
Perfis e materiais:
Perfis trapezoidais padrão 760 / 840 / 1000 / 1200; para o padrão latino-americano, perfis tipo 978 / 1020 / 840 com largura de bobina de 1086 mm a 1220 mm e espessura de 0,4 mm a 0,7 mm (referência de mercado). Aço galvanizado, Galvalume (Alu-Zinco) e pré-pintado; versão com A-roll para perfis com reforço
Versões de estrutura:
Leve padrão (corrente 1″ simples, eixo Φ70, motor 1,5 kW, bobina até 1000 mm) · Média trifásica (corrente 1″, eixo Φ70–Φ75, motor 1,5 kW, bobina 1000–1220 mm) · Especial arco ondulado (corrente 1″, eixo Φ70, motor 2,2 kW, bobina até 1000 mm) · Pesada (engrenagem interna, eixo Φ70–Φ75, motor 5,5 kW ou motor hidráulico, bobina 1200–1220 mm)
Faixa de curvatura (referência):

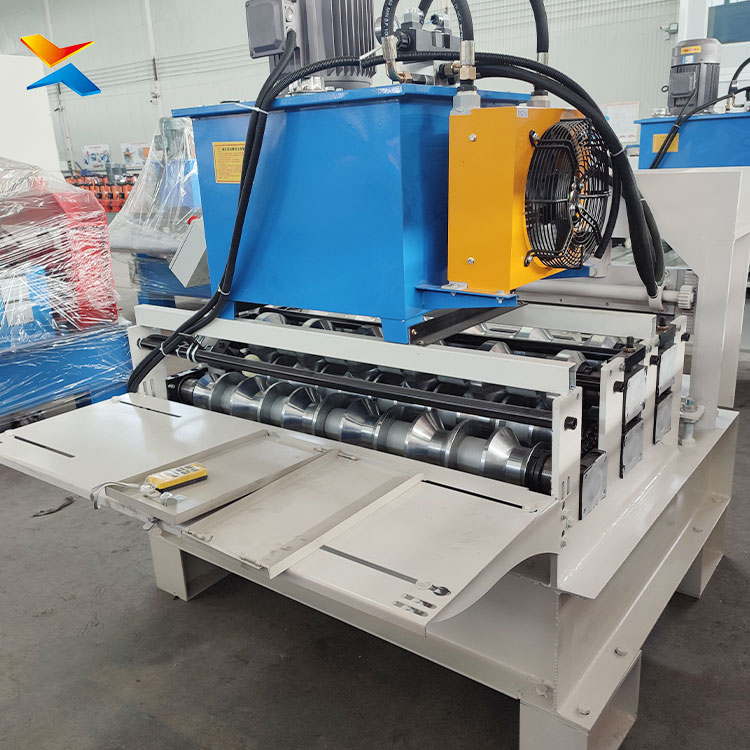

O raio é definido pelo conjunto de rolos. Para telhas com nervura de 18 a 30 mm, a ordem de grandeza fica entre 0,5 m e 1,8 m de raio; quanto mais espessa a chapa e maior a nervura, maior tende a ser o raio mínimo possível (valores de referência — o raio da sua obra é confirmado com a engenharia Xinnuo)

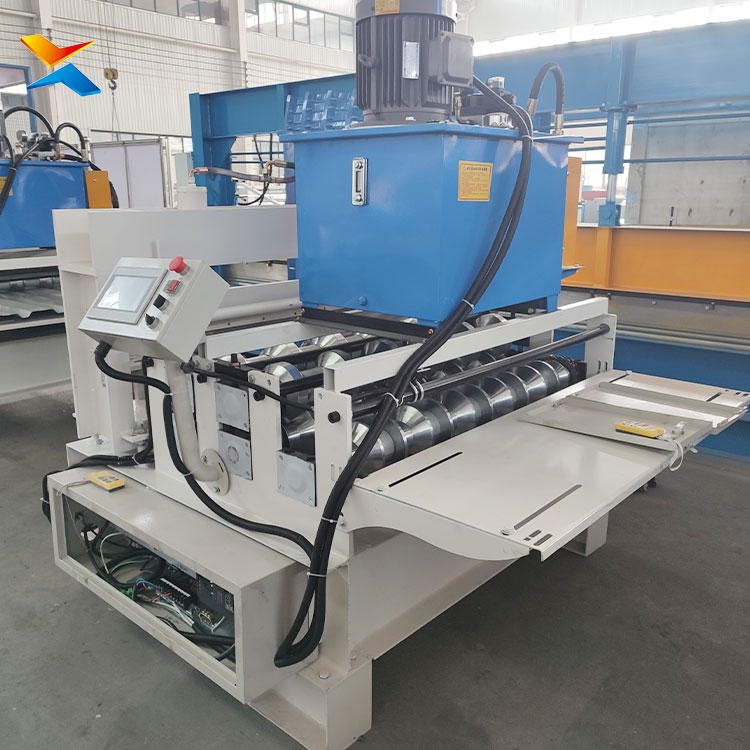

Controle:
Painel elétrico e produção contínua; "automática" aqui significa fluxo automatizado de produção (a bobina entra e a telha em arco sai em um passe), não troca automática de perfil: a mudança de raio/perfil é mecânica, no posicionamento dos rolos
Diferenciais técnicos:
Formação e curvatura em um passe; velocidade de referência de 8 a 15 m/min; quadro estrutural em versões leve a pesada; certificação ISO 9001
Cobertura metálica de galpão em arco: um vão grande, nenhum pilar no meio. O galpão em estrutura de aço ganha área útil quando a cobertura vence o vão sozinha. A telha trapezoidal curvada no raio correto passa a trabalhar como elemento estrutural — é a chamada cobertura autoportante — apoiada nas duas laterais, sem terças intermediárias. Para o construtor, isso reduz estrutura secundária, encurta a montagem e libera o pé-direito para circulação de máquinas e cargas.

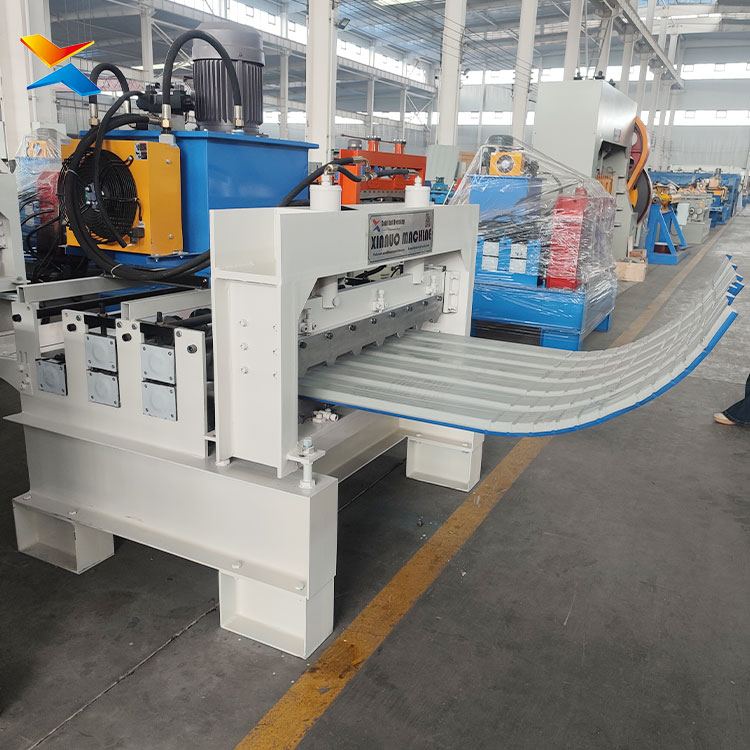

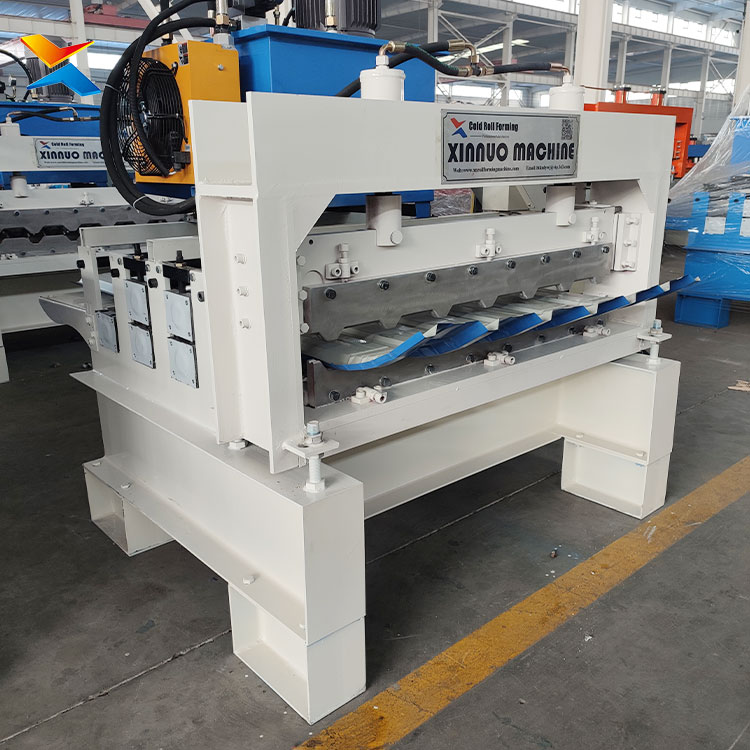

Formar e curvar sem sair da máquina. Na máquina de formação de telha em arco Xinnuo, a bobina de aço é desenrolada, conformada em perfil trapezoidal e curvada em seguida, no mesmo passe. Não existe a etapa de transportar pilha de telha pronta de uma máquina para outra, nem o retrabalho de curvar telha já estocada. O fluxo é curto: bobina na entrada, telha curvada na saída, pronta para içamento.
Cada obra tem um raio — a máquina acompanha. Telha curvada em raio errado não fecha a cobertura, e é por isso que muitos construtores param de depender de terceiros. Com a máquina na obra ou na fábrica, o mesmo equipamento atende vãos diferentes ajustando o conjunto de rolos, no prazo da estrutura e sem esperar frete de peça pronta.
Escolha a versão pelo seu perfil e pela sua rotina. São quatro níveis de estrutura — leve padrão, média trifásica, especial para arco ondulado e pesada — definidos por transmissão, diâmetro de eixo, motorização e largura de bobina. A definição sai de três respostas simples: qual perfil você vai produzir (760, 840, 1000, 1200 ou o padrão latino-americano 978/1020), qual espessura entra na máquina (0,4 a 0,7 mm nos perfis de referência do mercado) e qual o vão/raio das suas obras.
Já tem perfiladeira? Então o caminho é a arqueadeira: ela recebe a telha já formada e executa a curvatura, com faixa de raio ajustável maior. As duas soluções são Xinnuo — informe no contato se você já produz a telha e enviamos a configuração correta, sem venda cruzada errada.
Entrega e suporte: montagem conforme o seu perfil, teste de curvatura acompanhado em fábrica, comissionamento e assistência remota Xinnuo 24/7 — certificação ISO 9001.
