Modelo:

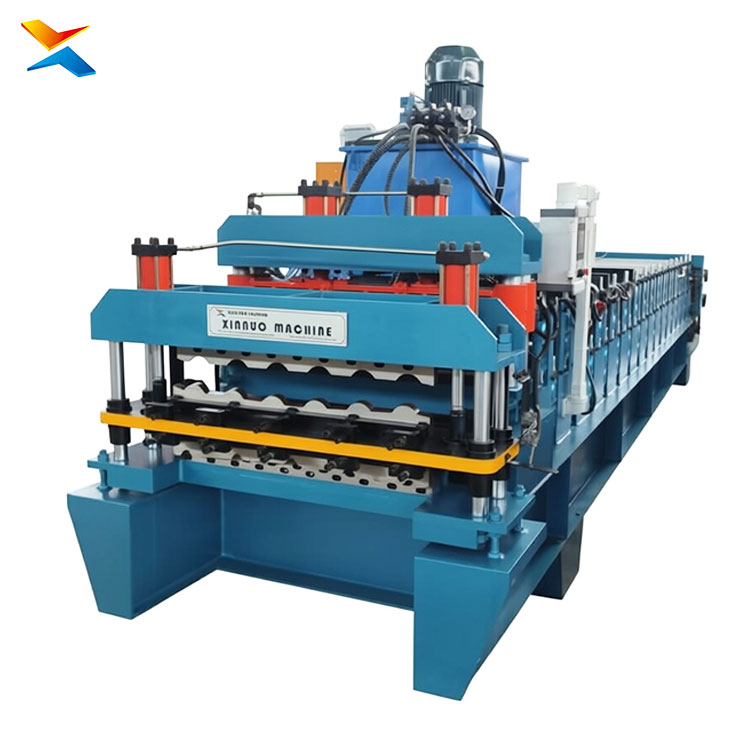

Perfiladeira Dupla Camada para Perfis de Telhado Metálico Xinnuo — Perfiladeira de telha dupla para fabricação de dois perfis de cobertura metálica em uma única estrutura
Tipo:
Equipamento de conformação contínua por rolos com dois conjuntos independentes de rolos (dois andares) montados na mesma estrutura, acionados por um único sistema de transmissão comutável
Aplicação:
Fabricação de perfis de telhado metálico — telha trapezoidal, telha ondulada, telha colonial/esmaltada, telha arco e telha forro — para coberturas industriais, residenciais e comerciais
Sistema:
Controle automático por PLC com tela sensível ao toque, inversor de frequência e corte hidráulico automático sincronizado; comutação entre os dois conjuntos por ajuste do caminho de alimentação (5 – 15 min)
Largura da bobina:
Até 1250 mm (larguras iguais nas duas camadas otimizam o desbobinador; sob consulta)
Espessura do material:
Aço galvanizado, Galvalume (Alu-Zinco) ou pré-pintado 0,3 mm – 0,8 mm (versões para até 1,0 mm sob consulta)
Faixa de perfis:
Largura útil de 600 mm – 1200 mm, 4 – 12 picos, altura de perfil de 9 mm – 45 mm (conforme combinação escolhida)
Combinações típicas:
Trapézio + Ondulada · Trapézio + Colonial · Arco + Trapézio · Trapézio + Forro · Arco + Colonial — conforme solicitação do cliente
Capacidade:
Velocidade de produção ajustável por inversor de frequência (produção de um perfil por vez, conforme configuração)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência
Função:
Desbobinamento, nivelamento, conformação contínua no andar superior ou inferior, corte hidráulico automático e mesa de saída/empilhamento — um único operador para os dois perfis
Descrição do Produto

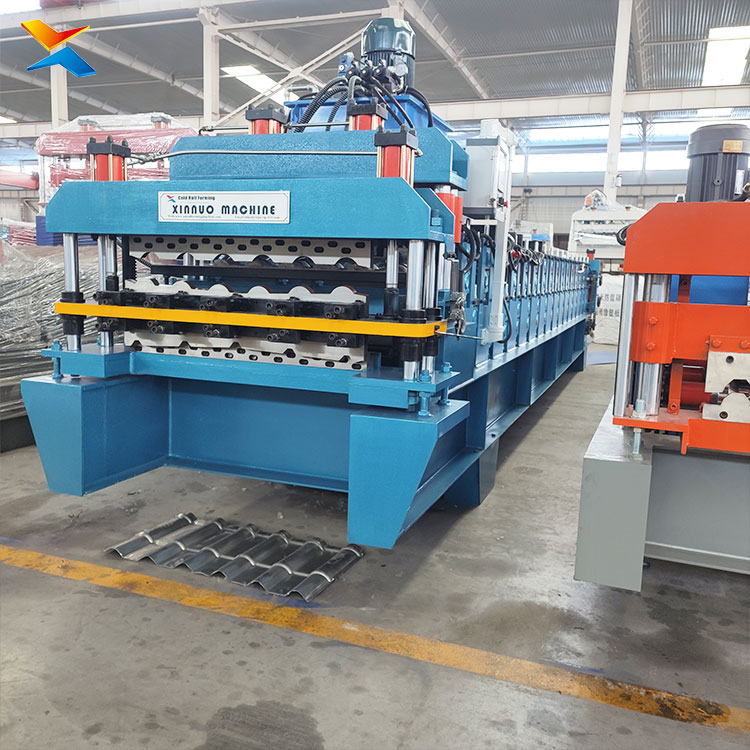

A Perfiladeira Dupla Camada para Perfis de Telhado Metálico Xinnuo é a solução de engenharia para fabricantes que precisam de dois perfis diferentes sem abrir mão de precisão. A máquina reúne dois conjuntos independentes de rolos — superior e inferior — na mesma estrutura, cada um dimensionado e calibrado para o seu perfil, com um único sistema de transmissão comutável e um único operador. O resultado é a mesma qualidade de conformação de duas máquinas individuais, com metade do investimento e 40% a 60% menos espaço ocupado.

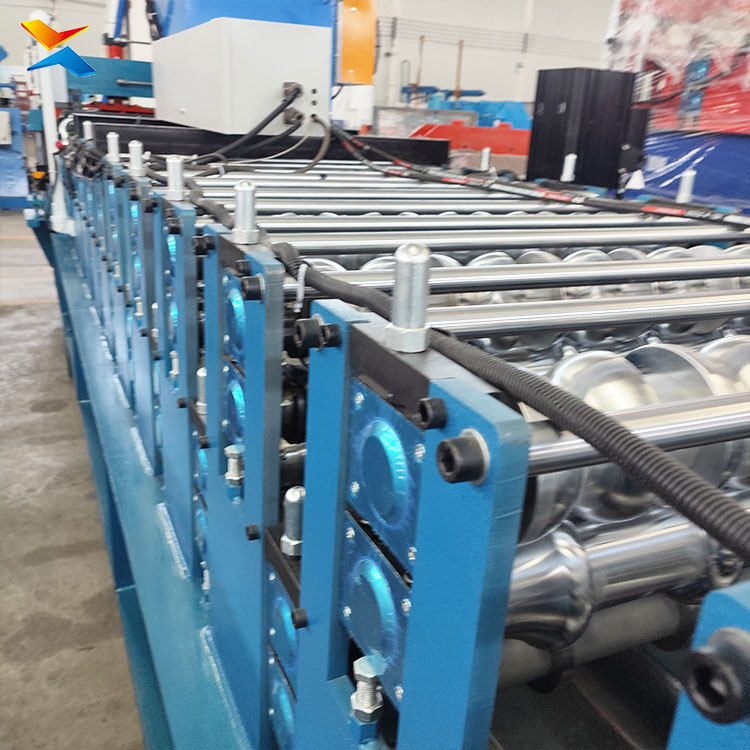

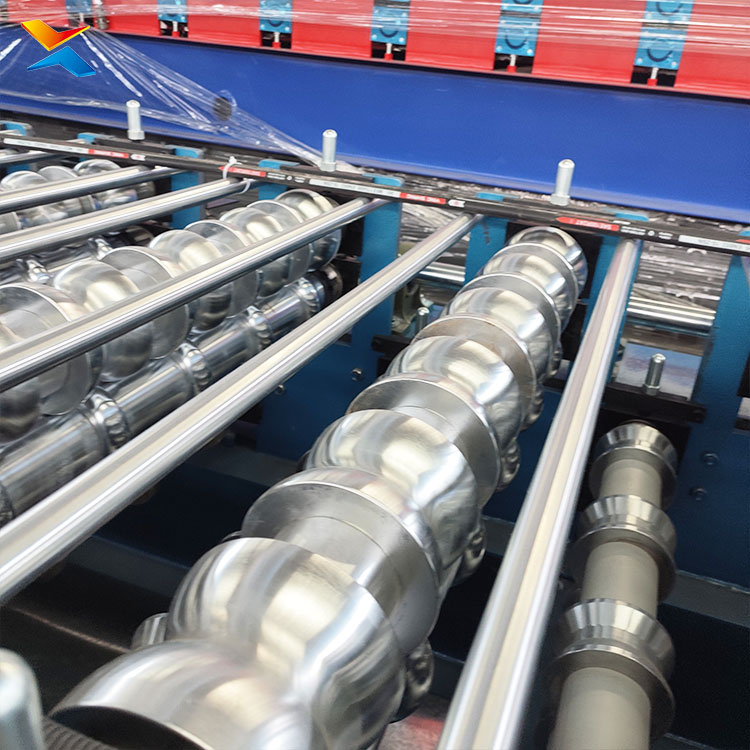

Engenharia de perfis. Cada conjunto de rolos é projetado para a faixa especificada: largura útil de 600 a 1200 mm, 4 a 12 picos e altura de perfil de 9 a 45 mm. As combinações mais procuradas no Brasil — Trapézio + Ondulada, Trapézio + Telha Colonial, Arco + Trapézio, Telha + Forro — são todas produzidas com moldes forjados e temperados (HRC 45–50°), eixos de aço 40Cr retificados e cromados, e estrutura usinada com planicidade de 0,05 mm. A comutação entre os andares leva de 5 a 15 minutos, sem troca de rolos, com repetibilidade garantida pelo PLC autoprogramado Xinnuo.

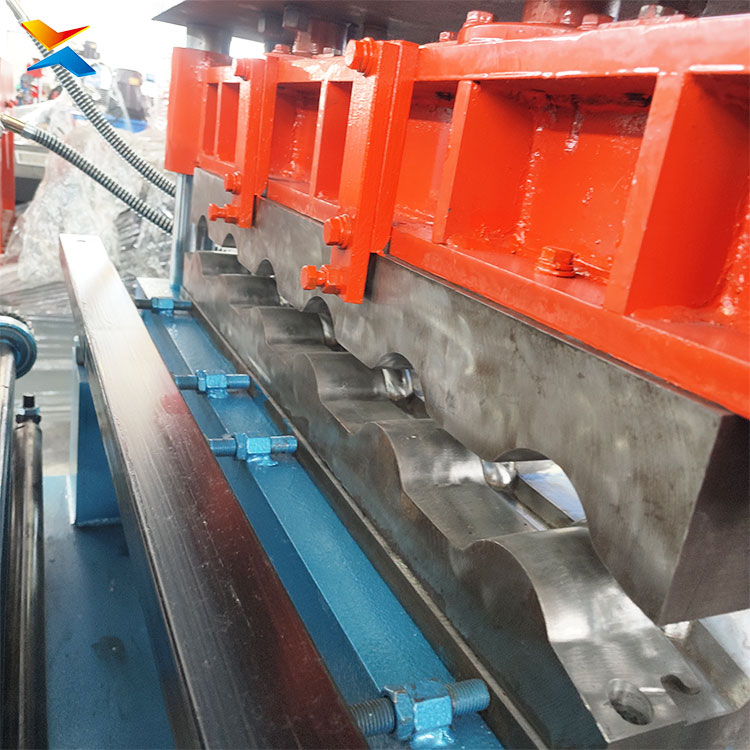

Construção robusta. A estrutura é dimensionada um nível acima da máquina simples equivalente (300H/350H padrão, com eixos de Φ70–85 mm), garantindo rigidez para suportar as duas unidades com vibração mínima. O tratamento de superfície por jateamento + pintura eletrostática protege a máquina em ambientes industriais, e a guilhotina hidráulica executa o corte com precisão nos dois perfis. A linha inclui desbobinador, nivelador, conformação dupla, corte, mesa de saída e central hidráulica.
Suporte completo. Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE. A instalação é acompanhada por técnico no local (2 a 3 dias nas configurações padrão; 3 a 5 dias nas combinações com telha colonial), com manual ilustrado, vídeos de operação e suporte de engenharia 24/7 via PLC autoprogramado — resolução remota em uma única videochamada. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira de engenharia ideal para fabricantes brasileiros que buscam dois perfis de telhado metálico com precisão industrial e investimento otimizado. Observação honesta: a máquina produz um perfil por vez — produção simultânea em grande volume requer duas máquinas individuais.
