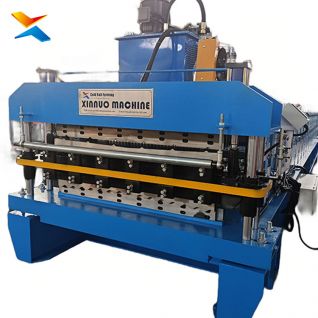

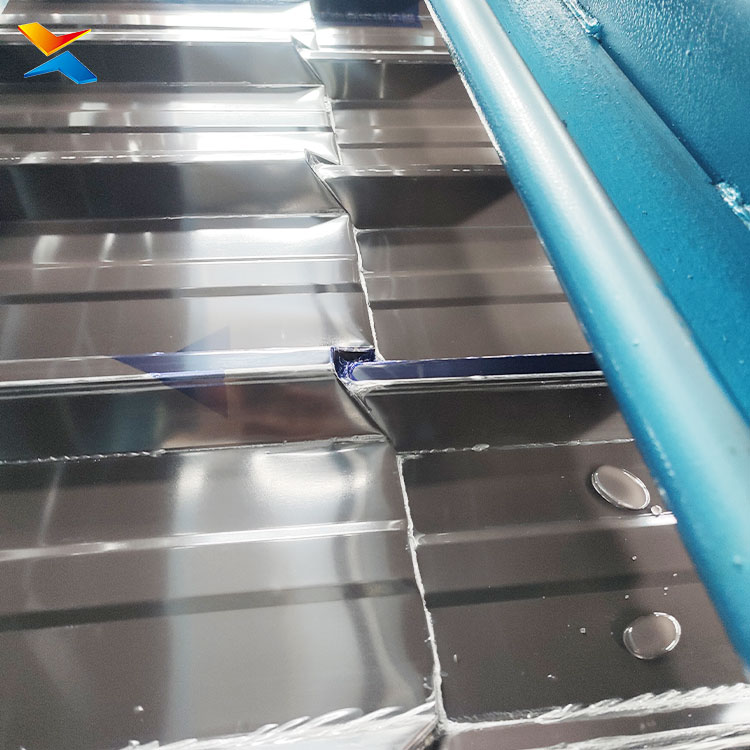

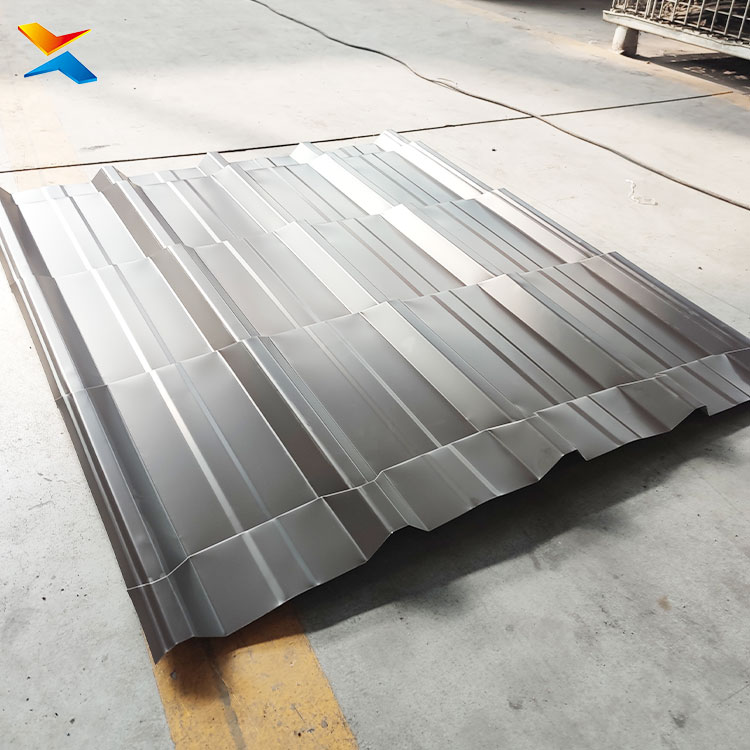

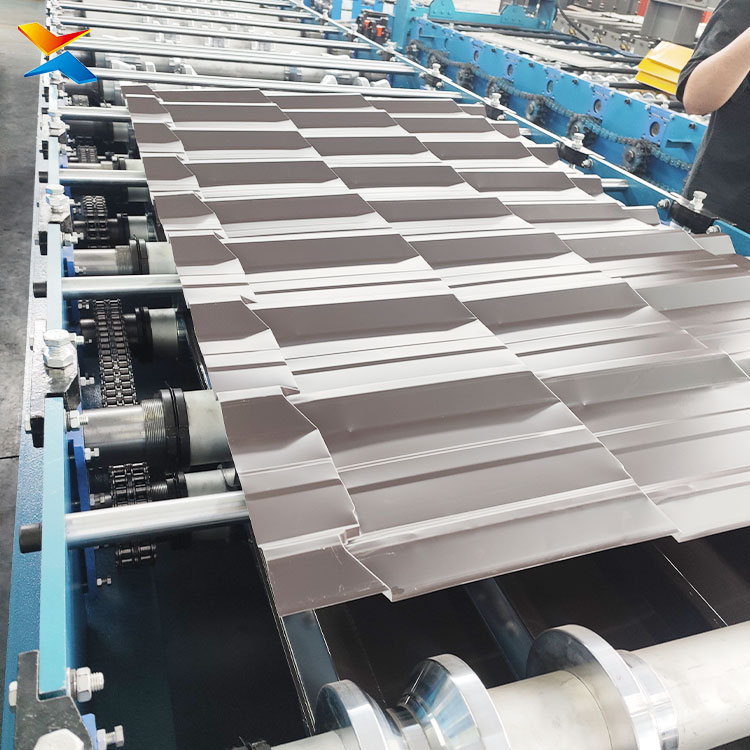

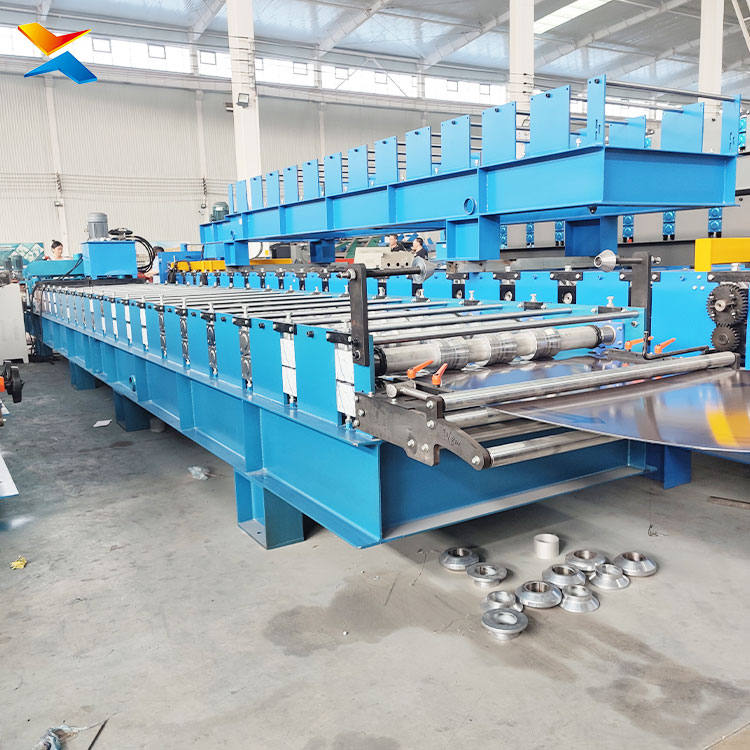

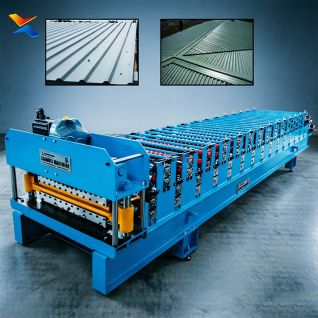

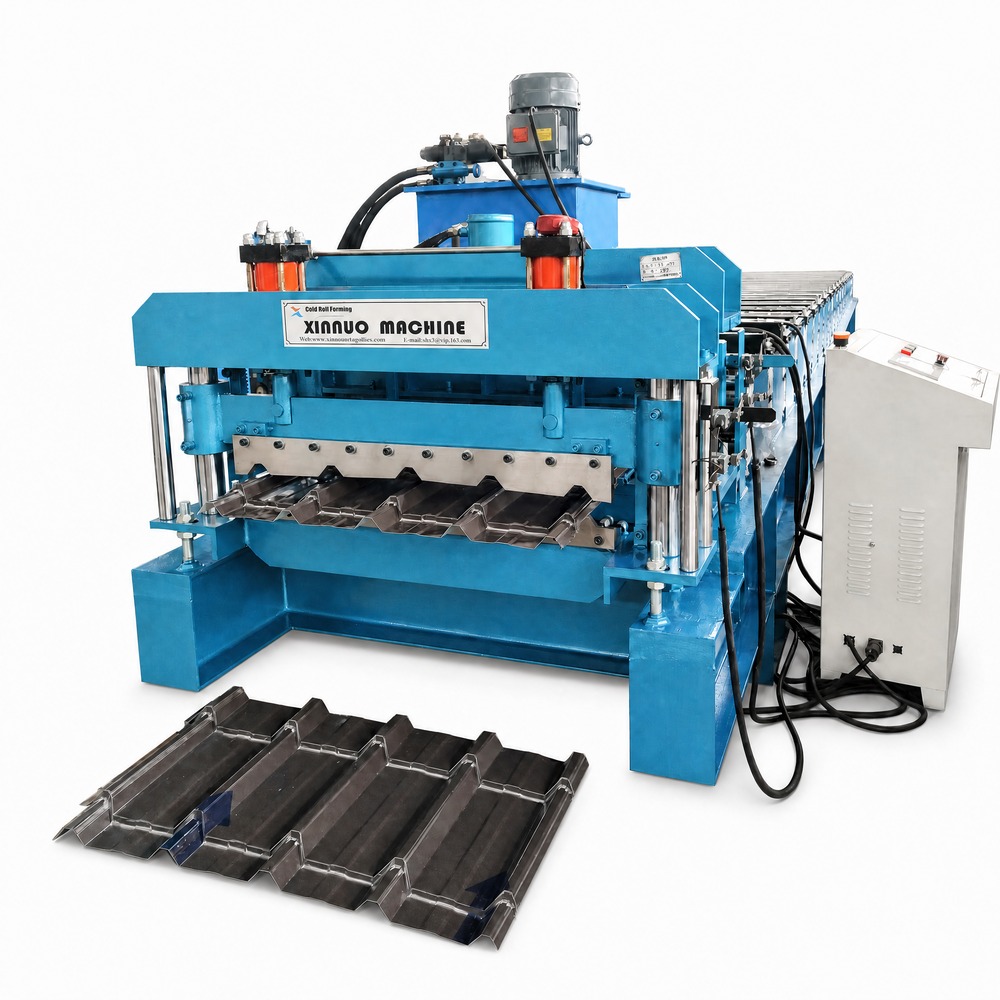

This is a cold roll forming line that produces metal roof panels with the appearance of classic ceramic tiles. The steel coil enters, the profile is formed, and the arc and tile pitch are stamped in one pass, then cut to the programmed length.
It is metal roof tile machinery, not ceramic tile equipment. The line runs coil from 914 mm to 1,250 mm wide and 0.3 mm to 0.8 mm thick, in panels of 4 to 7 crests. The colonial look comes from the rolls and the pitch stamping device, which reproduces the ceramic relief on steel.
Three pitch families, small, medium and large, match the panel relief to the architectural style of the project. The standard drive uses a cycloidal reducer and chain; the precision version uses a servo motor with bevel gear, reaching plus or minus 0.5 mm pitch accuracy with lower noise.
Rolls are made of forged 45 steel, processed in seven steps from rough turning through quenching, finish turning, keyway cutting and polishing to plating, at HRC 45 to 50. Shafts are 40Cr, turned, ground and chromed. The bed is machined on a CNC centre with 0.05 mm flatness, and the surface is shot blasted and finished with electrostatic powder coating.
Xinnuo has 20 years in roll forming machinery, 200 units produced per year and exports to 30+ countries, with ISO 9001 and CE. Installation and training support, remote engineering assistance and minimum order of one set.
Esta é uma linha de perfilagem a frio que produz telha colonial metálica — a telha de aço com aparência de cerâmica usada em cobertura residencial no Brasil. A bobina entra na linha, o perfil é formado, o arco e o passo da telha são estampados no mesmo passe, e a peça sai cortada no comprimento programado. É equipamento para produção de telha de aço, alumínio-zinco e pré-pintado, em bobina de 914 a 1.250 mm e espessura de 0,3 a 0,8 mm.
A família cobre três grupos de passo — pequeno, médio e grande — o que permite ajustar o relevo da telha ao estilo arquitetônico pedido pelo projeto. É essa variação que dá o efeito de telha antiga e permite combinar a cobertura com casas, sítios e condomínios.
Vale um esclarecimento que economiza tempo de quem pesquisa: esta máquina produz telha metálica com aparência de cerâmica. Quem procura telha colonial no Brasil costuma comparar quatro caminhos — a cerâmica, a telha colonial de concreto, a telha colonial de PVC e a telha de aço. A versão em PVC é leve, mas trabalha com dilatação térmica, perde cor com o tempo e tem resistência mecânica menor. A peça em aço entrega maior rigidez, aceita vão maior entre apoios e pode ser produzida no comprimento da água do telhado, reduzindo emenda. Cabe ao vendedor apresentar essa comparação com os dados do projeto do cliente.
No acionamento há duas versões. A padrão usa redutor cicloidal e corrente. A versão de precisão usa motor servo com transmissão por par cônico, que eleva a exatidão do passo da telha e reduz o ruído de trabalho. A escolha depende do padrão de acabamento exigido pela obra e do volume de produção previsto.
A base de fabricação é a mesma das demais linhas da casa: rolos em aço 45 forjado, processados em sete etapas — pré-usinagem, têmpera, acabamento, chaveta, polimento e galvanoplastia — até a dureza de HRC 45 a 50; eixos em aço 40Cr, torneados, retificados e cromados; mesa fresada em centro de comando numérico com planeza de 0,05 mm; acabamento por jateamento e pintura eletrostática a pó, com solda em proteção gasosa de CO2.
A Xinnuo tem 20 anos na área de máquinas de perfil, produz 200 unidades por ano e exporta para mais de 30 países, com ISO 9001 e CE. O fornecimento inclui apoio de instalação e comissionamento, treinamento de operadores e suporte de engenharia remoto. O pedido mínimo é de um conjunto, com desenho de perfil confirmado antes da produção.
