Modelo:

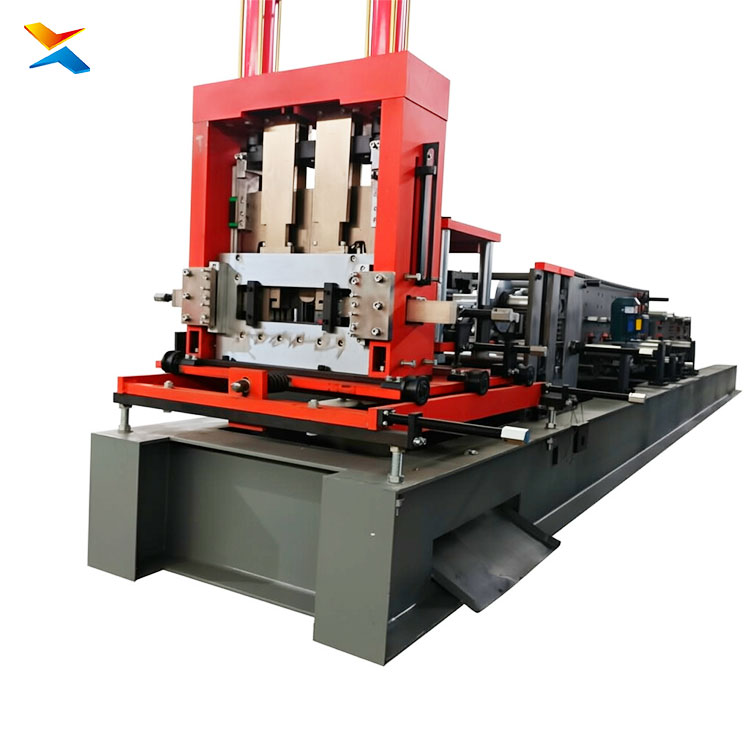

C Channel Purlin Roll Former For Metal Frame Production (Perfiladeira de Terça C para Produção de Estruturas Metálicas / Steel Frame) — Xinnuo
Tipo:
Equipamento de conformação contínua por rolos para fabricação de terças C (perfis U enrijecido) — o perfil essencial da produção de estruturas metálicas e Steel Frame — com punção e corte integrados
Aplicação:
Fabricação de terças C para produção de estruturas metálicas e sistemas Steel Frame (Light Steel Frame) — coberturas de galpões, casas em Steel Frame, obras comerciais, mezaninos e estruturas de energia solar
Sistema:
Controle automático por PLC com tela sensível ao toque, ajuste de tamanho por servomotores com codificador e corte hidráulico automático (versão com corte contínuo tipo "flying cut" disponível)
Espessura do material:
Aço galvanizado, Galvalume ou pré-pintado 1,5 mm – 3,2 mm (até 5,0 mm em versões pesadas, sob consulta)
Faixa de perfis (terça C):
Largura de 50 mm – 406 mm, altura de 10 mm – 127 mm e pequena borda de 7 mm – 30 mm (ajuste automático conforme solicitação do cliente)
Capacidade:
Velocidade de produção ajustável por inversor de frequência (10 – 30 m/min; versões de alta velocidade disponíveis)
Controle:
Sistema PLC integrado com tela sensível ao toque, servomotores e inversor de frequência
Função:

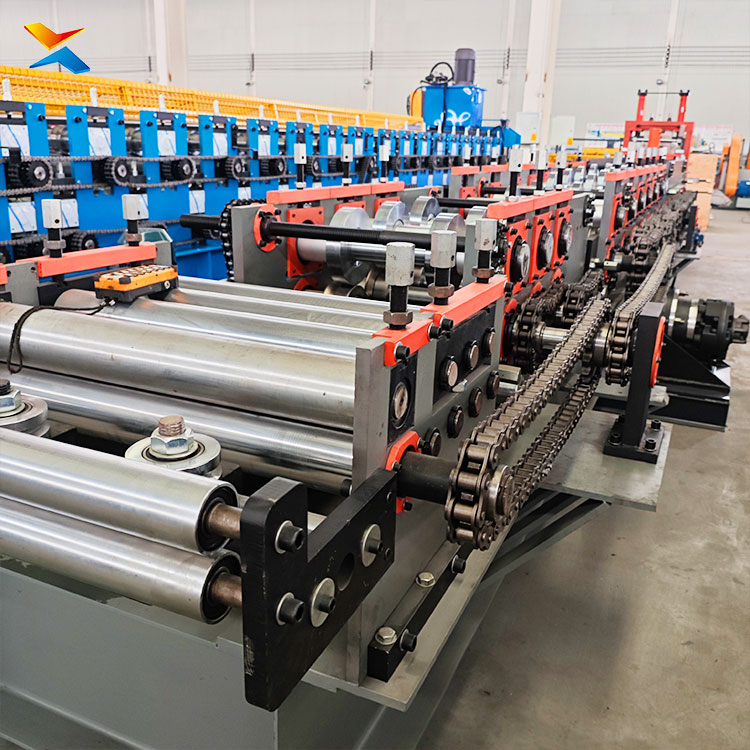

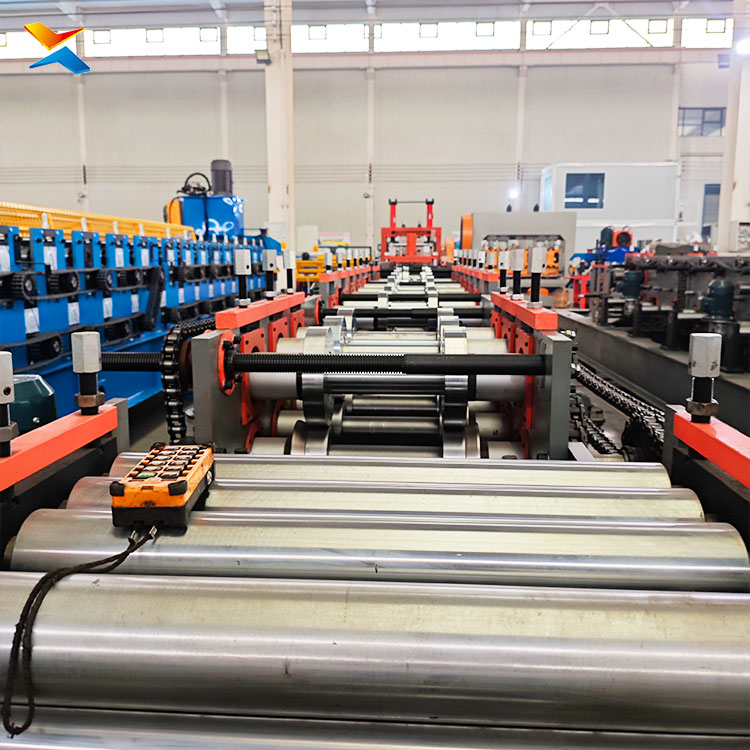

Desbobinamento, nivelamento, conformação contínua de alta precisão, punção de furos de fixação, corte hidráulico automático e mesa de saída/empilhamento
Descrição do Produto
A C Channel Purlin Roll Former For Metal Frame Production Xinnuo foi projetada para fabricantes de estruturas metálicas e sistemas Steel Frame — o segmento de construção que mais cresce no Brasil. A terça C (perfil U enrijecido) é o componente central dessa produção: é ela que forma o esqueleto das coberturas e dos painéis estruturais, recebendo as telhas e transferindo as cargas para a fundação. Produzir a terça C na própria fábrica de Steel Frame significa controle total de custo, prazo e qualidade — sem depender de fornecedores externos.
Para a produção de estruturas metálicas, a máquina entrega o que o segmento exige: terças com dimensões constantes, lote a lote — condição essencial para o encaixe exato dos painéis e para o cálculo estrutural confiável —, furos de fixação puncionados na linha (eliminando a furação em canteiro) e corte no comprimento exato de cada projeto. O ajuste de largura por servomotores com codificador muda o tamanho da terça em cerca de 1 minuto, e a versão com corte contínuo (flying cut) alcança precisão de comprimento de ±0,5 a 1 mm com eficiência de produção de até 98%.

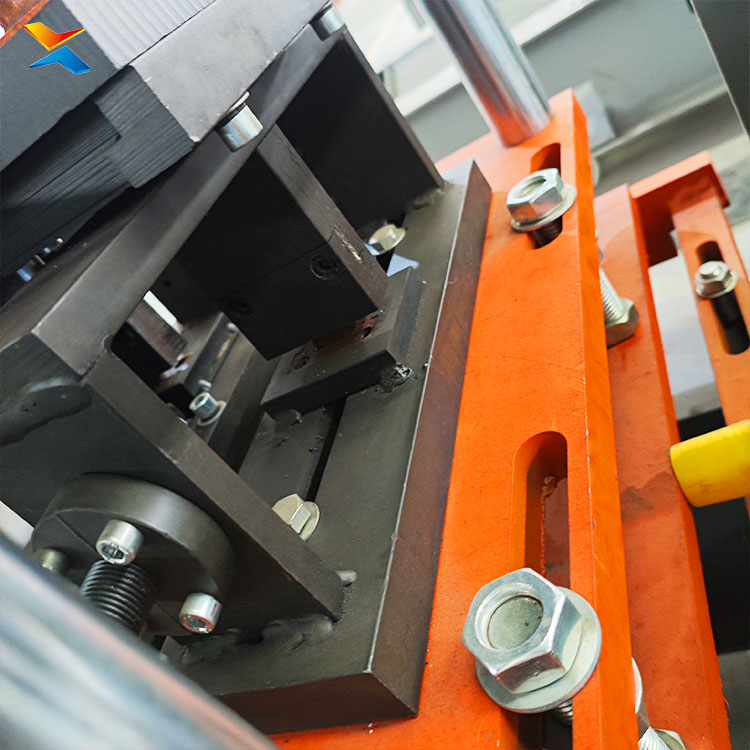

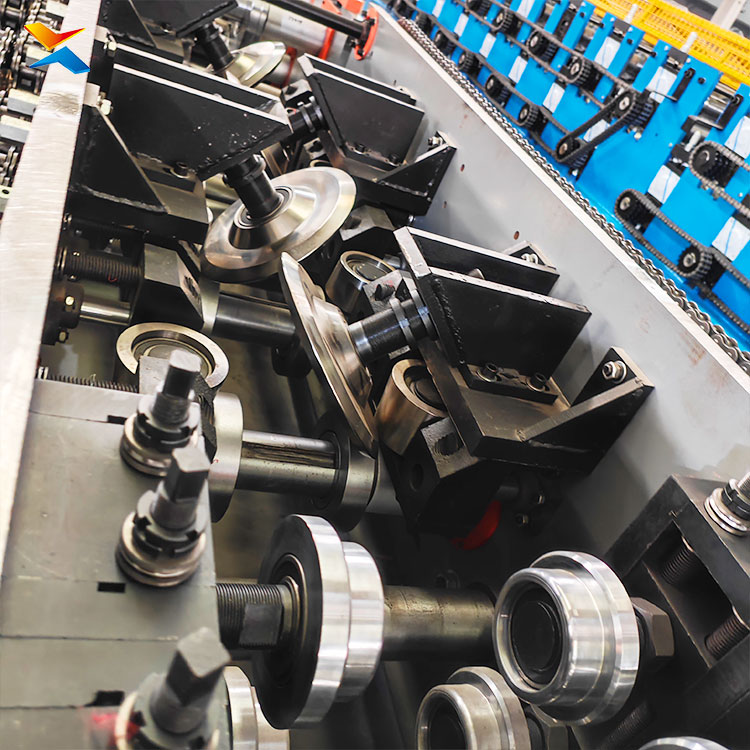

A qualidade segue o padrão Xinnuo: leito de usinagem CNC de 12 m com planicidade de 0,05 mm, moldes em aço GCr15 forjados e temperados a HRC 58–62, eixos de aço 40Cr retificados e cromados, e estrutura tipo pórtico com chapas de 40 a 50 mm — cerca de 12 toneladas, 50% mais que a média dos concorrentes. A guilhotina de faca única sem folga corta todos os tamanhos sem troca de lâminas, e o tratamento por jateamento + pintura eletrostática protege a máquina em ambientes industriais. A linha completa inclui desbobinador, nivelador, conformação, punção, corte, mesa de saída e central hidráulica, com opção de empilhamento automático.
Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local e suporte de engenharia 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para fabricantes brasileiros de estruturas metálicas e Steel Frame que desejam integrar a produção de terças C à sua linha com qualidade e competitividade.
