Modelo:
Máquina de Perfilagem para Chapas de Painel Automotivo Xinnuo — Equipamento de conformação contínua para perfilagem de chapas destinadas a painéis automotivos
Tipo:
Equipamento de conformação contínua por rolos (perfilagem de chapas) para transformação de bobinas de aço em chapas perfiladas para painéis automotivos — corrugadas e trapezoidais, prontas para montagem de carrocerias
Aplicação:
Perfilagem de chapas para painéis automotivos — carrocerias de caminhões e baús, trailers, furgões, carrocerias de ônibus e estruturas de veículos comerciais
Sistema:
Controle automático por PLC com tela sensível ao toque, inversor de frequência e corte hidráulico automático sincronizado
Largura da bobina:
Até 1250 mm (conforme o perfil da chapa solicitado)
Espessura do material:
Chapa de aço galvanizado, Galvalume ou pré-pintado 0,8 mm – 1,5 mm (configurações especiais sob consulta)
Perfis de chapa:
Chapas corrugadas e trapezoidais para painéis automotivos, com largura e altura de perfil conforme solicitação do cliente
Capacidade:
Velocidade de produção ajustável por inversor de frequência (10 – 20 m/min, conforme perfil)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência
Função:
Desbobinamento, nivelamento, perfilagem contínua de alta precisão, corte hidráulico automático e mesa de saída/empilhamento — chapas prontas para a montagem do painel
Descrição do Produto
A perfilagem de chapas é o processo que transforma a bobina de aço plana na chapa perfilada usada nos painéis automotivos: as corrugações e os perfis trapezoidais conferem à chapa a rigidez estrutural necessária para suportar carga e esforços de transporte. A Máquina de Perfilagem para Chapas de Painel Automotivo Xinnuo é o equipamento desse processo para fabricantes e processadores de chapas que abastecem o setor automotivo — de carrocerias de caminhão e baús a furgões e carrocerias de ônibus.

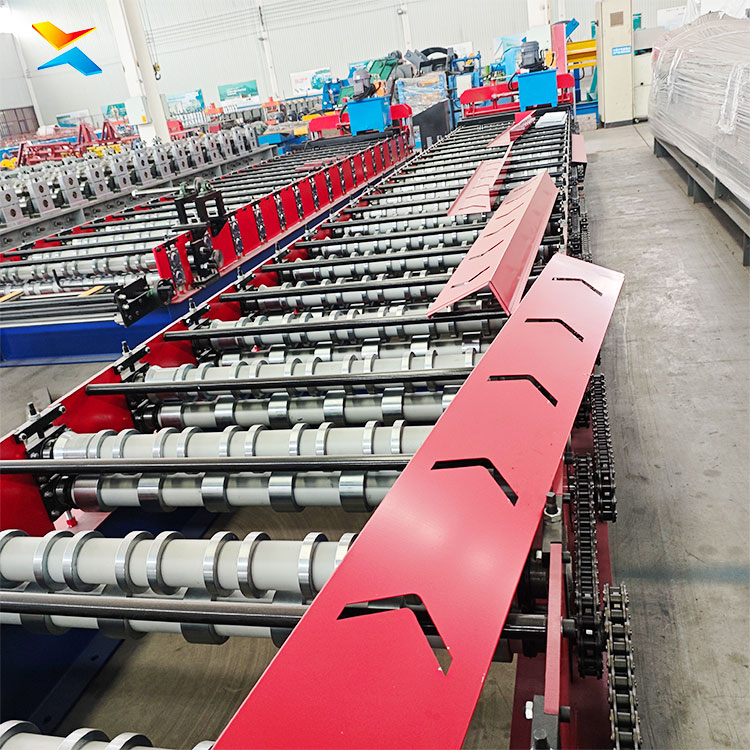

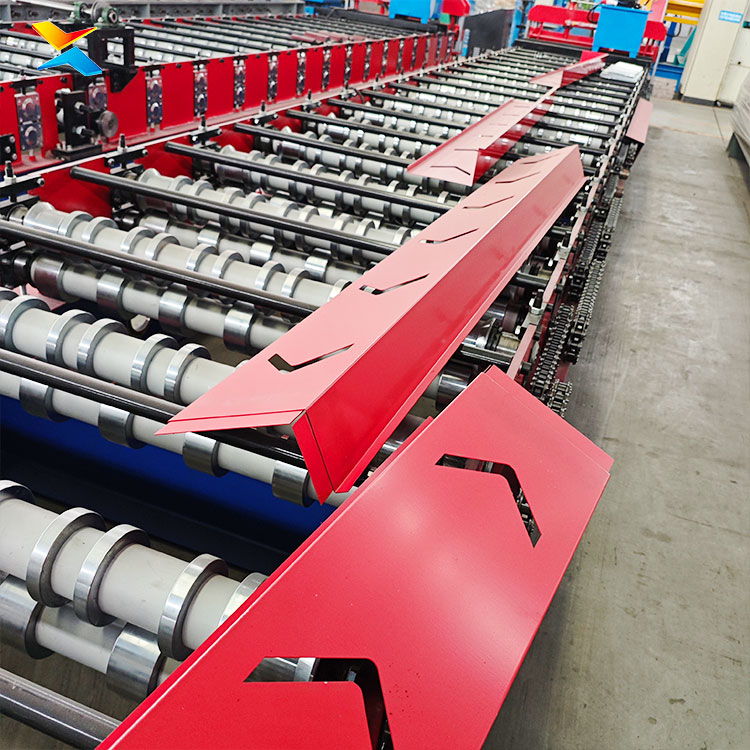

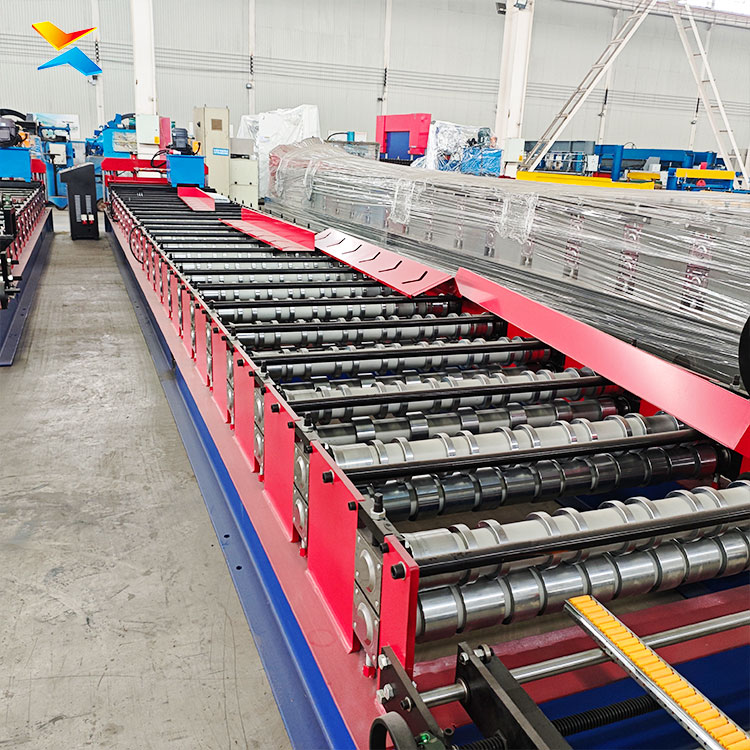

Qualidade do processo. A perfilagem é executada em múltiplas estações com eixos de aço cromado usinados em CNC, que garantem perfil idêntico em todo o comprimento da chapa — corrugação constante, largura exata e superfície preservada, sem riscos na chapa galvanizada ou pré-pintada. O nivelamento de múltiplos rolos elimina tensões residuais da bobina antes da perfilagem, assegurando planicidade uniforme e evitando distorções na chapa acabada. O resultado são chapas com tolerâncias rigorosas, prontas para o encaixe exato na montagem dos painéis — com menos refugo e retrabalho.

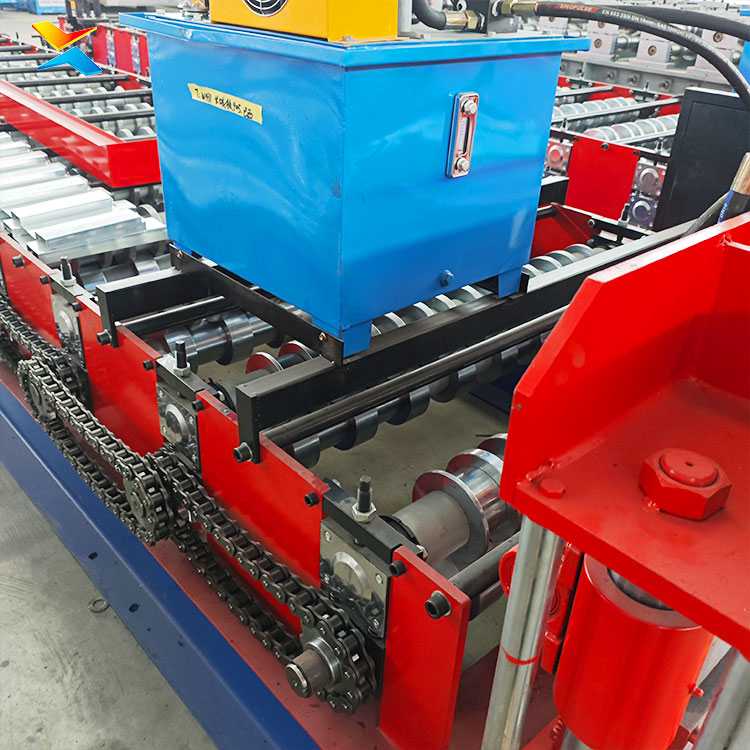

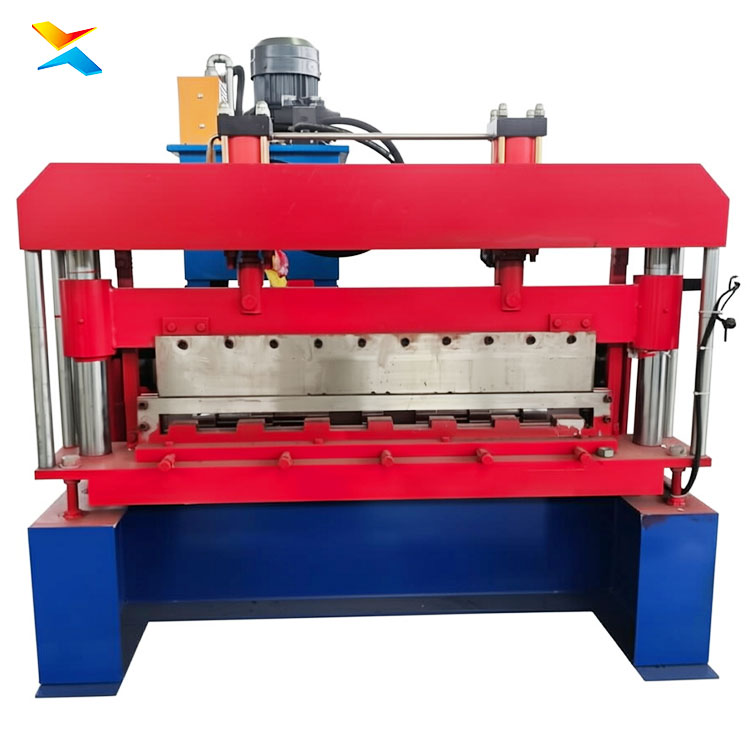

Eficiência para o processador de chapas. A produção contínua com corte hidráulico em movimento entrega chapas no comprimento exato, no ritmo da linha de montagem, com um único operador. O PLC autoprogramado Xinnuo gerencia o ciclo completo — desbobinamento, nivelamento, perfilagem, corte e empilhamento —, e a troca rápida de rolos permite alternar perfis com mínima parada, atendendo diferentes projetos de carroceria no mesmo dia. O processamento de chapas de 0,8 a 1,5 mm em aço galvanizado, Galvalume ou pré-pintado cobre os materiais padrão do mercado automotivo.
Qualidade e suporte Xinnuo. Moldes forjados e temperados (HRC 45–50°), eixos de aço 40Cr retificados e cromados, estrutura usinada com planicidade de 0,05 mm e tratamento por jateamento + pintura eletrostática. Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE. A instalação é acompanhada por técnico no local, com treinamento da equipe e suporte de engenharia 24/7 via PLC autoprogramado — resolução remota em uma única videochamada. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para processadores brasileiros de chapas que buscam perfilagem de alta precisão para painéis automotivos.
