Modelo:
Metal Floor Deck Making Machine For Multi-Story Construction (Máquina de Fabricação de Laje Metálica para Construção de Múltiplos Andares) — Xinnuo
Tipo:
Equipamento de conformação contínua por rolos de alta exigência técnica para fabricação de perfis Steel Deck (laje mista), voltado ao mercado de edifícios de múltiplos andares
Aplicação:
Fornecimento de perfis de laje metálica para construção de múltiplos andares — torres residenciais e comerciais, estacionamentos elevados, hotéis, shoppings, hospitais e edifícios institucionais
Sistema:
Controle automático por PLC com tela sensível ao toque, acionamento por dois motores de 11 KW e corte hidráulico por dupla cilindrada de piso (shear de dois cilindros)
Largura da bobina:
Até 1250 mm (conforme o perfil: 688, 750, 915, 1000, 1025 mm etc.)
Espessura do material:
Chapa de aço galvanizado 0,8 mm – 1,5 mm (perfis pesados sob consulta)
Perfis Steel Deck:
Largura útil de 688 mm – 1025 mm, nervuras de 50 mm – 153 mm de altura, perfis abertos e fechados, conforme solicitação do cliente
Número de estações e estrutura:
20 – 34 estações de conformação, estrutura 400H – 450H, eixos de Φ90 – 115 mm retificados e cromados, corrente de 2 polegadas
Capacidade:
Velocidade de produção ajustável por inversor de frequência (10 – 20 m/min, conforme espessura e perfil)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência
Função:
Desbobinamento, nivelamento, conformação contínua com marcação de aderência (grumos de ancoragem), corte hidráulico de piso e saída com empilhamento por gravidade
Descrição do Produto
Na construção de múltiplos andares, o ritmo da obra é definido pelo ciclo de cada pavimento — e a laje metálica (steel deck / laje mista) é o sistema que acelera esse ciclo: a chapa de aço perfilada substitui a fôrma de madeira, recebe o concreto e atua como armadura positiva da laje acabada. A Metal Floor Deck Making Machine For Multi-Story Construction Xinnuo permite que fabricantes e fornecedores atendam o mercado de edifícios com perfis de alta qualidade estrutural, produzidos em escala e no comprimento exato de cada projeto.
Para o mercado de múltiplos andares, o sistema entrega o que o cronograma exige: velocidade por pavimento — a laje é concretada logo após a montagem das chapas, sem espera de fôrmas —, menos mão de obra e menos escoramento no canteiro, estrutura mais leve (menor consumo de aço estrutural) e logística simplificada (chapas leves, fácil içamento com grua). Quem produz os perfis com esta máquina controla custo, prazo e qualidade do fornecimento para torres residenciais, comerciais, hotéis e estacionamentos elevados.

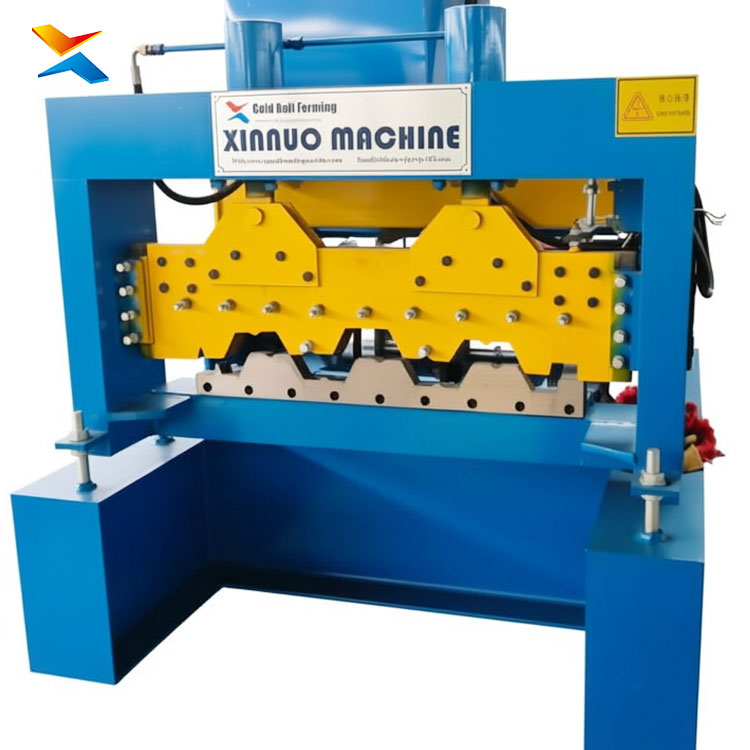

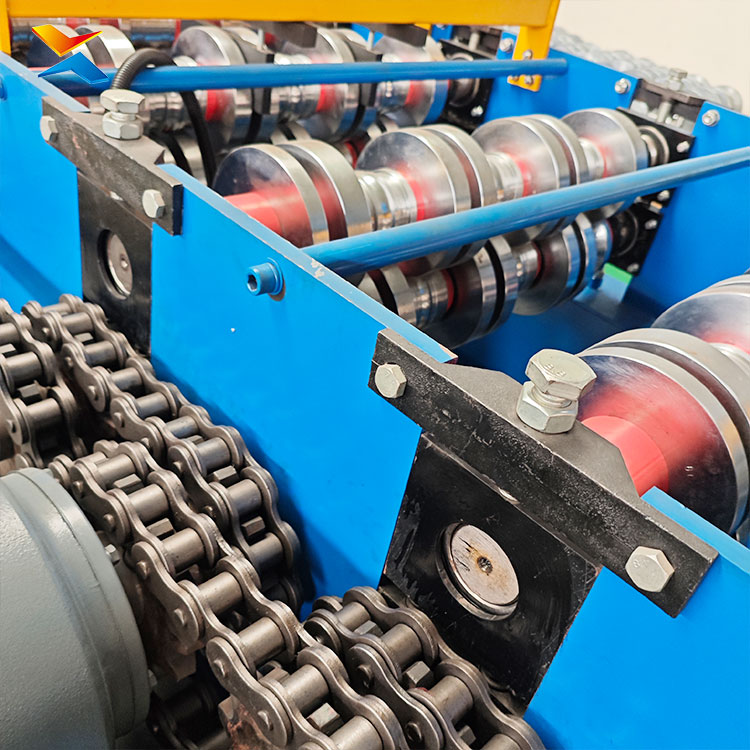

A engenharia da máquina é das mais exigentes da linha Xinnuo: dois motores de 11 KW (duplo acionamento balanceado; 2×15 KW nos perfis pesados), eixos de Φ90–115 mm retificados e cromados, estrutura 400H–450H com aba de 10 mm e corrente de 2 polegadas. Os cinco dispositivos anti-entalamento (embreagem, rodas de grande porte com rolamentos, barras de reforço de pressão, transmissão por engrenagens e corte de dupla cilindrada de piso) eliminam o travamento das nervuras profundas, e os grumos de ancoragem garantem a aderência mecânica aço-concreto — a base do comportamento estrutural da laje. O corte de dupla cilindrada de piso permite o empilhamento por gravidade, sem esforço manual.
Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE, com histórico de entrega no Brasil. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local e suporte de engenharia 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para fabricantes brasileiros que fornecem lajes metálicas para a construção de múltiplos andares com velocidade, resistência e o melhor custo-benefício.
