This is roofing sheet forming equipment:

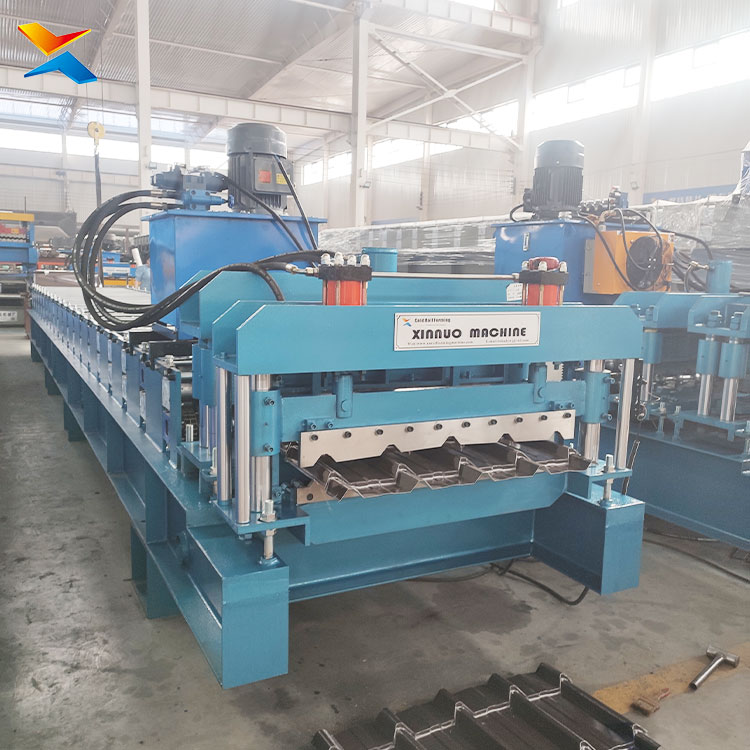

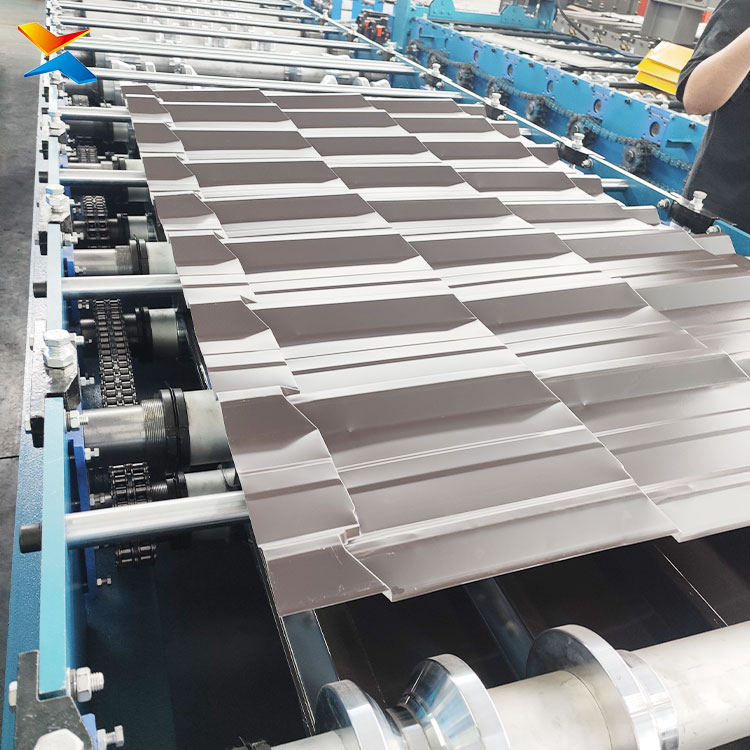

a cold roll forming line producing metal roof panels with the relief of classic ceramic tile. Coil is formed, the arc and tile pitch stamped in the same pass, then cut to the programmed length.
One point of terminology matters:
this is a metal roll former, not ceramic tile machinery. Coil from 914 to 1,250 mm wide and 0.3 to 0.8 mm thick runs through the line, producing panels of 4 to 7 crests. Three pitch families, small, medium and large, match the relief to the project.
Two drive versions:
the standard uses a cycloidal reducer with chain drive; the precision uses a servo motor with bevel gear transmission, reaching plus or minus 0.5 mm pitch accuracy with about 40 percent less noise than chain. Pitch dies are made to order.
Rolls are forged 45 steel in seven steps to HRC 45 to 50. Shafts are 40Cr, ground and chromed. The frame is machined on a CNC gantry mill with 0.05 mm flatness. Surfaces are shot blasted and electrostatic powder coated, welded under CO2 shielding.
Xinnuo has 20 years in roll forming machinery, builds 200 units per year and exports to 30+ countries, with ISO 9001 and CE. Minimum order one set, with commissioning support and operator training.
Esta é uma linha de perfilagem a frio — equipamento para fabricar telha metálica com o relevo da telha cerâmica tradicional. A bobina entra, o perfil é formado, o arco e o passo são estampados no mesmo passe, e a peça sai cortada no comprimento programado. Serve para quem produz telha de aço, alumínio-zinco e pré-pintado, e também para quem quer deixar de comprar telha pronta e passar a fabricar a sua.
Vale alinhar um ponto de nomenclatura, porque ele evita troca de informações erradas na cotação: esta máquina é um equipamento para telha metálica, e não para telha cerâmica. A bobina trabalha de 914 a 1.250 mm de largura e 0,3 a 0,8 mm de espessura, gerando painéis de 4 a 7 cristas. São três famílias de passo — pequeno, médio e grande — o que permite casar o relevo da telha com o projeto, da cobertura residencial à fachada comercial.
No acionamento há duas versões. A padrão usa redutor cicloidal com corrente. A de precisão usa motor servo com transmissão por par cônico: eleva a exatidão do passo da telha e reduz o ruído de trabalho em cerca de 40% na comparação com a corrente. Os moldes de estampagem do passo são feitos sob medida, com mais de 15 anos de experiência em projeto de passo.
O perfil colonial é apenas parte da linha. A mesma base produz a telha de aço com forro, aplicada onde se deseja acabamento por baixo do painel, e atende tanto telhado de casa e sítio quanto obra de maior porte. Em todos os casos, o que define o preço da peça no mercado é o conjunto: espessura do aço, largura útil, material da bobina e comprimento do painel.
A base de fabricação segue o padrão da casa: rolos em aço 45 forjado, processados em sete etapas até a dureza de HRC 45 a 50; eixos em aço 40Cr, torneados, retificados e cromados; quadro usinado em fresadora ponte CNC com planeza de 0,05 mm; acabamento por jateamento e pintura eletrostática a pó, com solda em proteção gasosa de CO2.
A Xinnuo tem 20 anos na área de máquinas de perfil, produz 200 unidades por ano e exporta para mais de 30 países, com ISO 9001 e CE. O fornecimento inclui desenho de perfil confirmado antes da produção, apoio de instalação e comissionamento, treinamento de operadores e suporte de engenharia remoto. Pedido mínimo de um conjunto.
