Modelo:

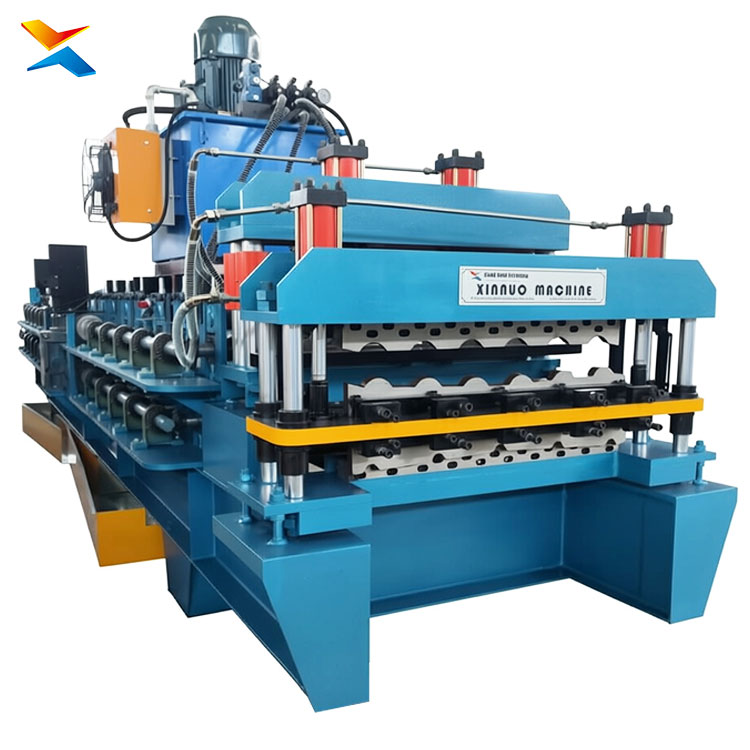

Double Layer Roll Forming Machine For Metal Roof Sheets (Máquina Perfiladeira Dupla Camada para Telhas Metálicas) — Xinnuo
Tipo:

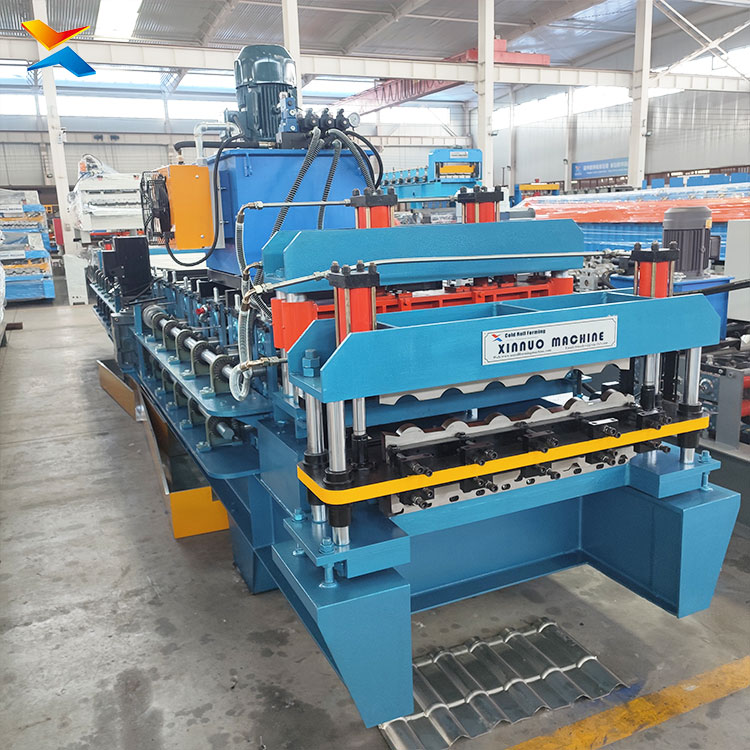

Equipamento de conformação contínua por rolos com dois conjuntos de rolos (dois andares) na mesma estrutura, para fabricação de dois perfis de telha metálica em uma única máquina
Aplicação:
Fabricação de dois perfis de telha metálica — trapezoidal, ondulada, colonial/esmaltada, arco e forro — para coberturas industriais, residenciais e comerciais, galpões, fachadas e obras mistas
Sistema:

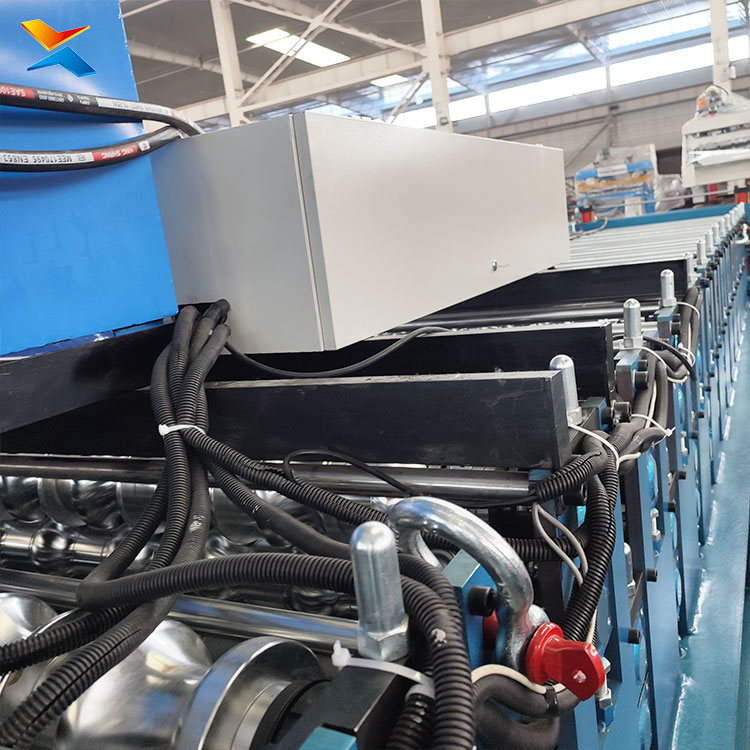

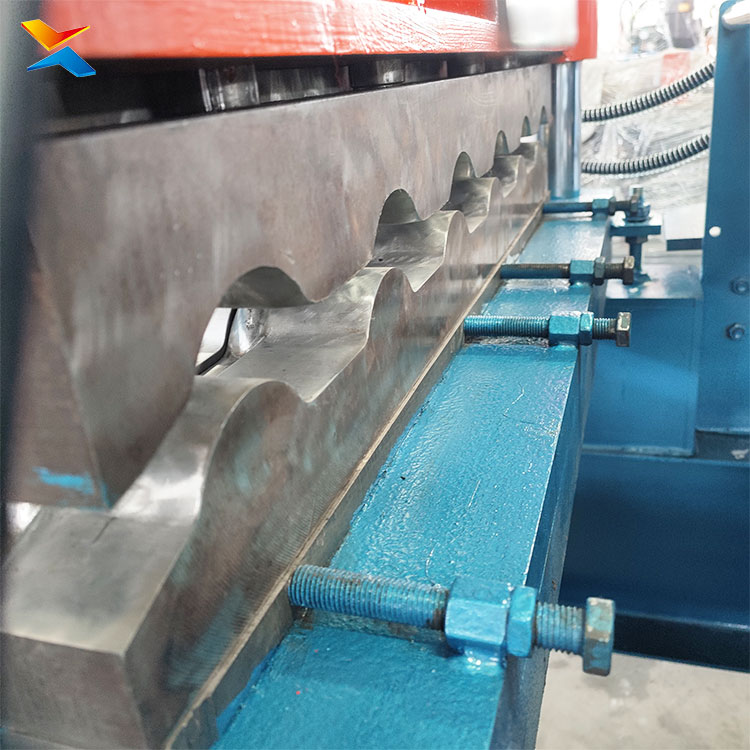

Controle automático por PLC com tela sensível ao toque, inversor de frequência e corte hidráulico automático sincronizado; comutação entre os dois conjuntos por ajuste do caminho de alimentação (5 – 15 min)
Largura da bobina:
Até 1250 mm (larguras iguais nas duas camadas otimizam o desbobinador; sob consulta)
Espessura do material:
Aço galvanizado, Galvalume (Alu-Zinco) ou pré-pintado 0,3 mm – 0,8 mm (versões para até 1,0 mm sob consulta)
Faixa de perfis:
Largura útil de 600 mm – 1200 mm, 4 – 12 picos, altura de perfil de 9 mm – 45 mm (conforme combinação escolhida)
Combinações típicas:
Trapézio + Ondulada · Trapézio + Colonial · Arco + Trapézio · Telha + Forro · Arco + Colonial — conforme solicitação do cliente
Capacidade:
Velocidade de produção ajustável por inversor de frequência (produção de um perfil por vez, conforme configuração)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência
Descrição do Produto
A Double Layer Roll Forming Machine For Metal Roof Sheets Xinnuo — conhecida no Brasil como perfiladeira de telha dupla — reúne dois conjuntos independentes de rolos em uma única estrutura, permitindo a fabricação de dois perfis de telha metálica diferentes com uma máquina, um operador e um desbobinador. É a solução ideal para fabricantes que buscam ampliar o portfólio de telhas — trapezoidal, ondulada, colonial, arco, forro — sem o investimento de duas máquinas individuais.
Economia real. A máquina representa cerca de 65% a 75% do valor de duas máquinas individuais e ocupa 40% a 60% menos espaço de fábrica. A comutação entre os dois perfis leva de 5 a 15 minutos, por simples ajuste do caminho de alimentação, sem troca de rolos — produzindo sob demanda o perfil mais vendido do dia, sem estoque ocioso.

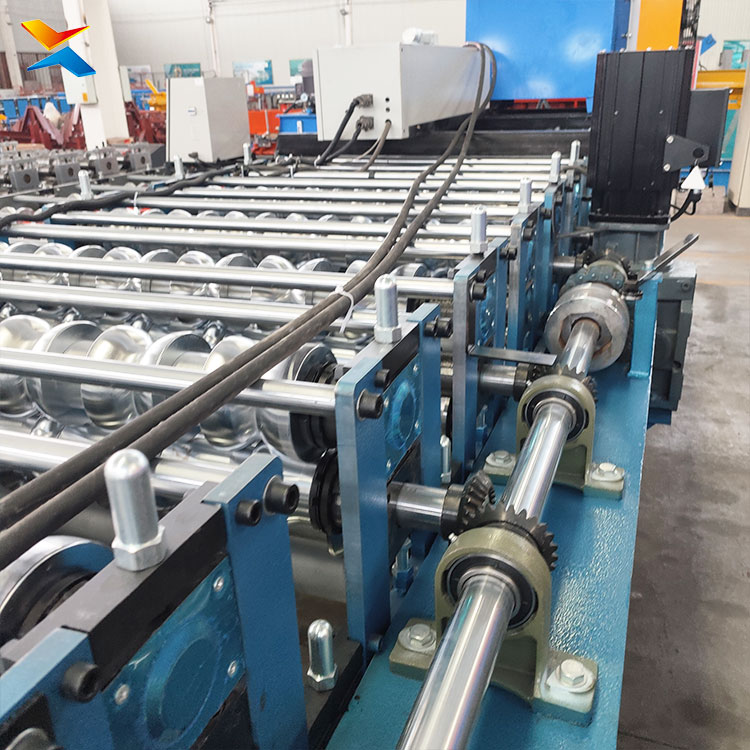

Engenharia de precisão. Cada conjunto de rolos é projetado e calibrado para o seu perfil: largura útil de 600 a 1200 mm, 4 a 12 picos e altura de perfil de 9 a 45 mm. Moldes forjados e temperados (HRC 45–50°), eixos de aço 40Cr retificados e cromados, estrutura usinada com planicidade de 0,05 mm e dimensionada um nível acima da máquina simples equivalente (300H/350H, eixos de Φ70–85 mm) para suportar as duas unidades com vibração mínima.
Serviço e garantia. Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE. A instalação é acompanhada por técnico no local (2 a 3 dias nas configurações padrão; 3 a 5 dias nas combinações com telha colonial), com manual ilustrado, vídeos de operação e suporte de engenharia 24/7 via PLC autoprogramado Xinnuo — resolução remota em uma única videochamada. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo entrega a máquina dupla com o melhor custo-benefício do mercado. Observação honesta: a máquina produz um perfil por vez — para produção simultânea em grande volume dos dois perfis, a recomendação técnica é de duas máquinas individuais.
