Modelo:

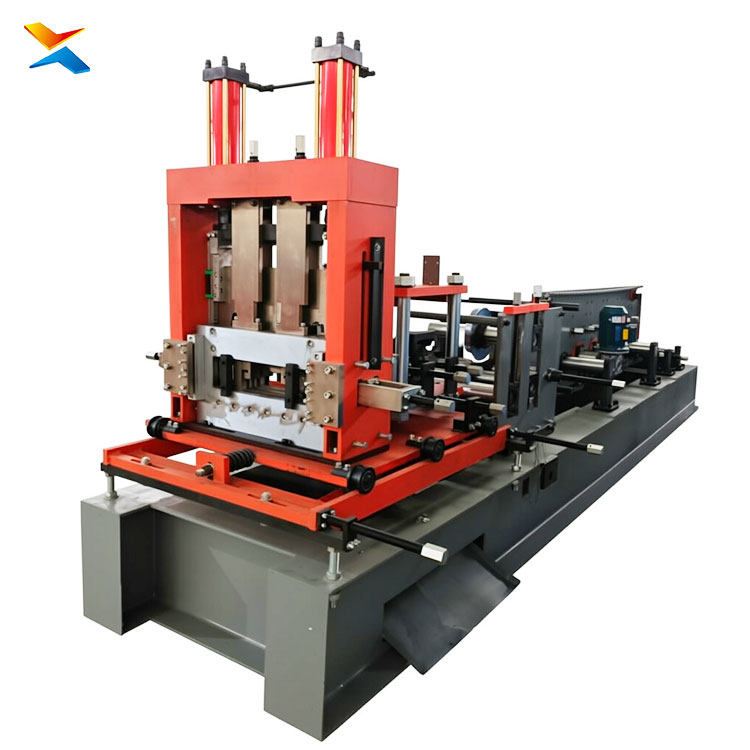

C Purlin Roll Forming Machine For Steel Structure Building (Máquina Perfiladeira de Terça C para Edifícios de Estrutura Metálica) — Xinnuo
Tipo:
Equipamento de conformação contínua por rolos (perfiladeira estrutural) especializado na fabricação de terças C — perfis U enrijecido — para estruturas metálicas, com punção e corte integrados
Aplicação:
Fabricação de terças C para edifícios de estrutura metálica — coberturas de galpões industriais e logísticos, galpões agrícolas, Steel Frame (Light Steel Frame), mezaninos, estruturas de energia solar e edificações comerciais
Sistema:
Controle automático por PLC com tela sensível ao toque, ajuste de tamanho por servomotores com codificador e corte hidráulico automático (versão com corte contínuo tipo "flying cut" disponível)
Espessura do material:
Aço galvanizado, Galvalume ou pré-pintado 1,5 mm – 3,2 mm (até 5,0 mm em versões pesadas, sob consulta)
Faixa de perfis (terça C):
Largura de 50 mm – 406 mm, altura de 10 mm – 127 mm e pequena borda de 7 mm – 30 mm (ajuste automático conforme solicitação do cliente)
Número de estações e estrutura:

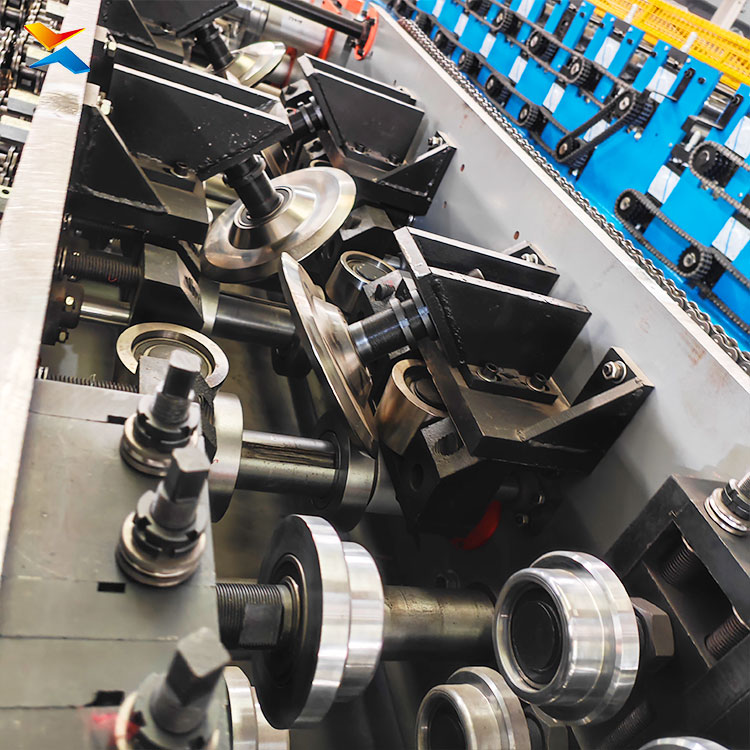

12 – 16 estações de conformação, estrutura tipo pórtico com chapas de 40 – 50 mm, eixos de aço 40Cr retificados e cromados (Φ65 – 95 mm)
Capacidade:
Velocidade de produção ajustável por inversor de frequência (10 – 30 m/min; versões de alta velocidade disponíveis)
Controle:
Sistema PLC integrado com tela sensível ao toque, servomotores e inversor de frequência
Função:
Desbobinamento, nivelamento, conformação contínua de alta precisão, punção de furos de fixação, corte hidráulico automático (ou corte contínuo sincronizado) e mesa de saída/empilhamento
Descrição do Produto
A C Purlin Roll Forming Machine For Steel Structure Building Xinnuo — conhecida no Brasil como máquina de terça C — é a linha completa para fabricação de terças C (perfis U enrijecido), os componentes estruturais que sustentam as coberturas metálicas de galpões e edificações. Projetada para fabricantes de estruturas metálicas, construtoras e produtores de perfis, a máquina entrega terças com precisão dimensional rigorosa e dimensões constantes, lote a lote.

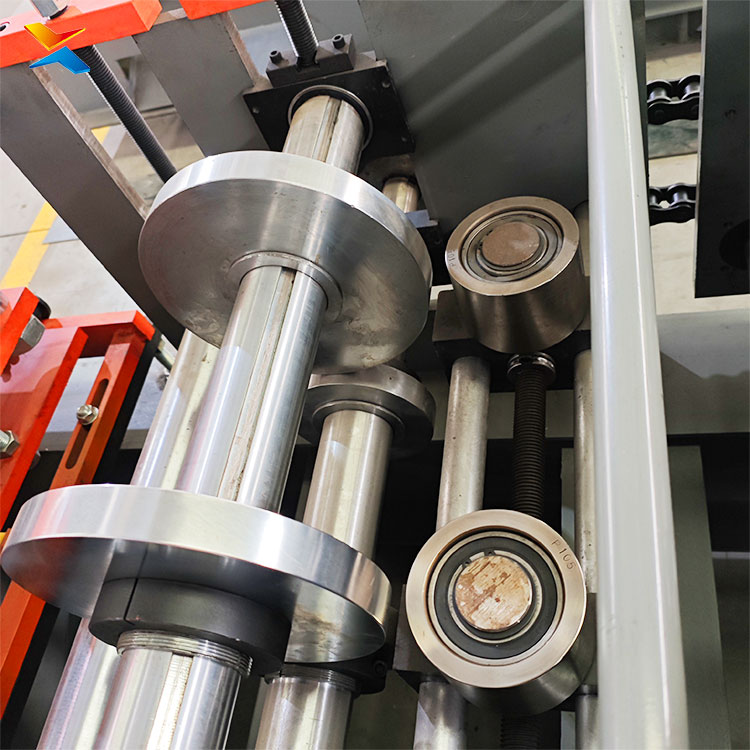

Engenharia de precisão. O leito de usinagem CNC de 12 m garante planicidade de 0,05 mm em toda a extensão da conformação. Os moldes em aço GCr15 são forjados, temperados a HRC 58–62 e cromados em processo de 6 etapas — enquanto concorrentes frequentemente omitem a cromagem, reduzindo a vida útil do molde. Os eixos de aço 40Cr são retificados com precisão e cromados, e as rodas de desgaste crítico utilizam aço Cr12MoV de alta resistência.

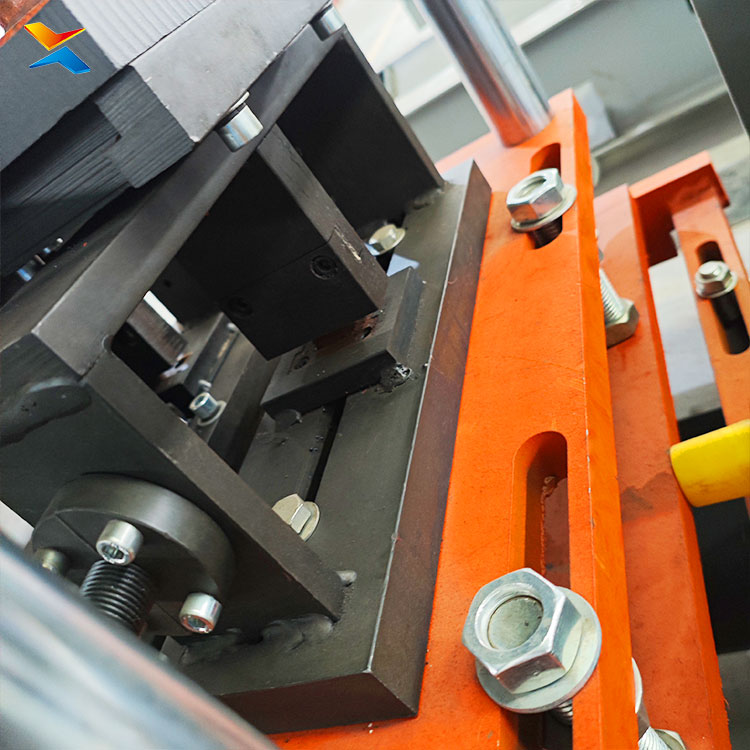

Flexibilidade de produção. O ajuste de tamanho por servomotores com codificador altera a largura da terça em cerca de 1 minuto, com posicionamento preciso e repetível — atendendo diferentes projetos no mesmo dia sem troca de máquina. A guilhotina de faca única sem folga corta todos os tamanhos sem troca de lâminas, e a versão com corte contínuo (flying cut) alcança precisão de comprimento de ±0,5 a 1 mm com eficiência de produção de até 98%.

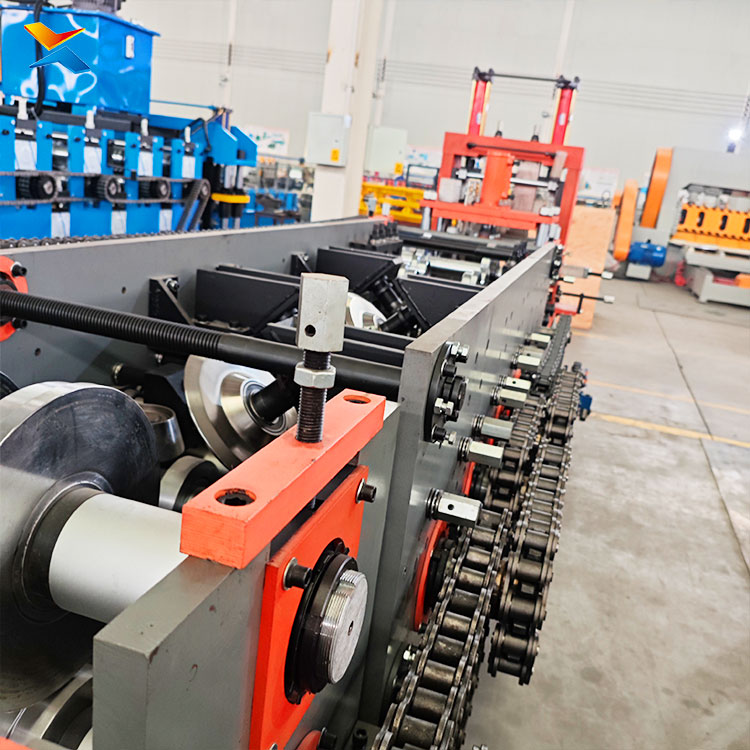

Robustez comprovada. Com cerca de 12 toneladas — 50% mais que a média dos concorrentes —, a estrutura tipo pórtico com chapas de 40 a 50 mm garante estabilidade de conformação, menor vibração e terças com dimensões constantes, lote a lote. O tratamento de superfície por jateamento + pintura eletrostática protege a máquina em ambientes industriais. A linha completa inclui desbobinador, nivelador, conformação, punção, corte, mesa de saída, painel de controle e central hidráulica, com opção de empilhamento automático.
Serviço e garantia. Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada; a instalação é acompanhada com treinamento no local e suporte de engenharia 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países — incluindo a América do Sul —, a Xinnuo é a parceira de confiança para fabricantes brasileiros que buscam produzir terças C com qualidade estrutural e o melhor custo-benefício.
