Modelo:

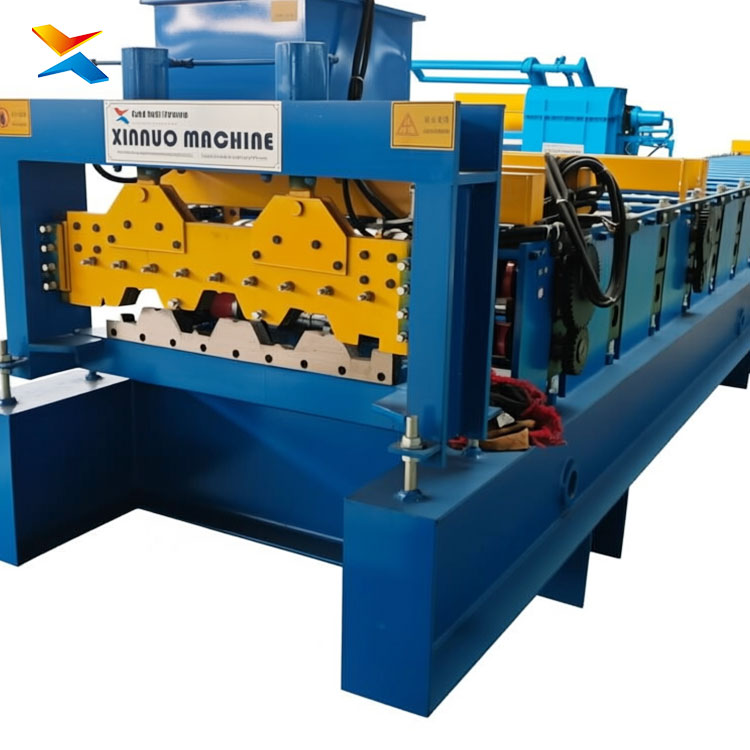

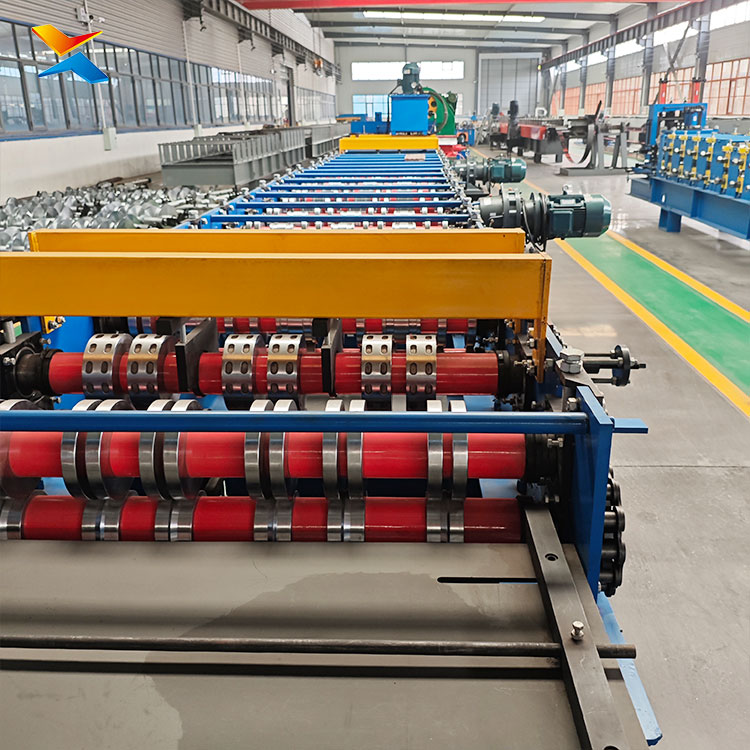

Máquina Formadora de Laje Colaborante para Edifícios Xinnuo — Formadora de rolos para fabricação de perfis de laje colaborante (steel deck / laje mista)
Tipo:
Equipamento de conformação contínua por rolos de alta exigência técnica para fabricação de perfis de laje colaborante — a fôrma metálica trapezoidal que, com o concreto, forma a laje mista dos edifícios
Aplicação:
Fornecimento de perfis de laje colaborante para edifícios de múltiplos andares, edifícios comerciais e institucionais, estacionamentos elevados, shoppings, escolas, hospitais e galpões com mezaninos
Sistema:

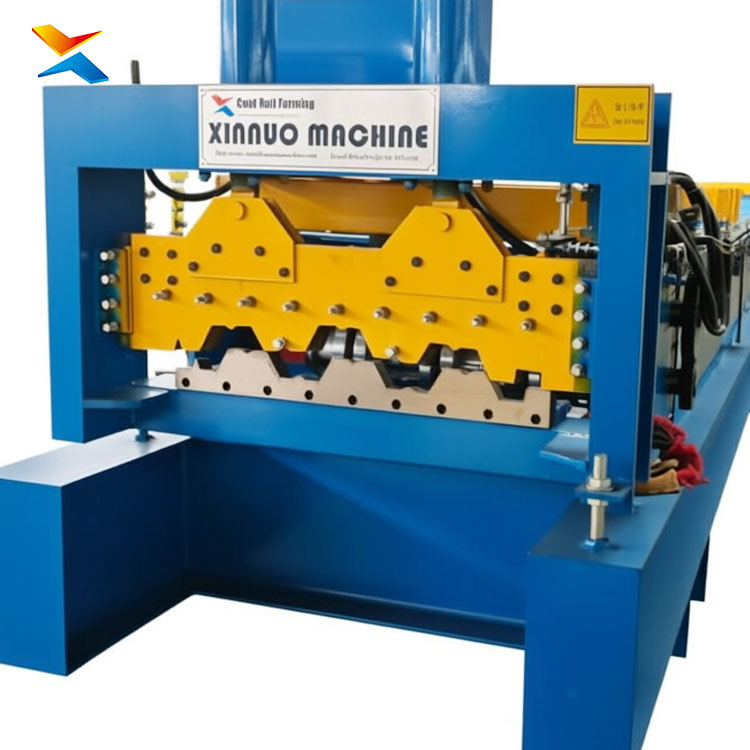

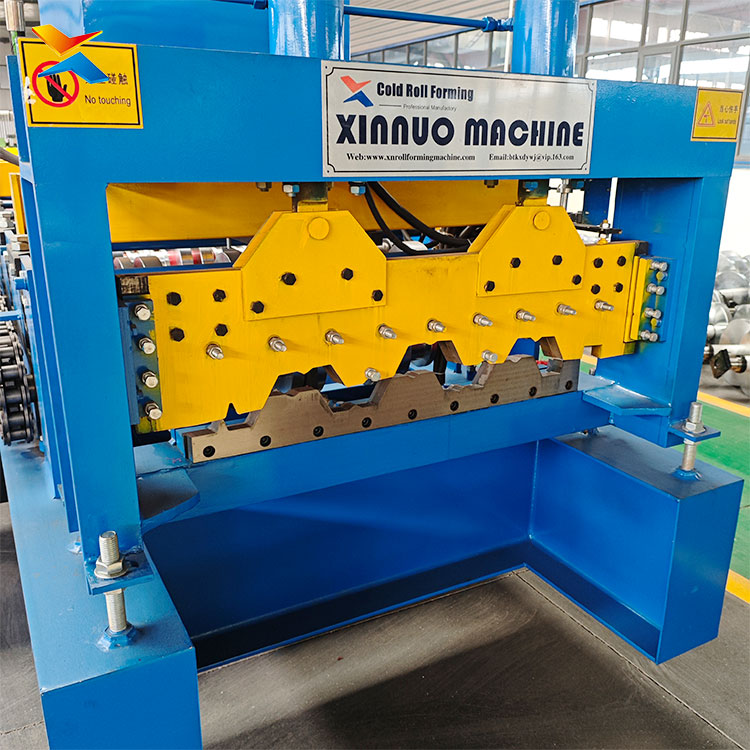

Controle automático por PLC com tela sensível ao toque, acionamento por dois motores de 11 KW e corte hidráulico por dupla cilindrada de piso (shear de dois cilindros)
Largura da bobina:
Até 1250 mm (conforme o perfil: 688, 750, 915, 1000, 1025 mm etc.)
Espessura do material:
Chapa de aço galvanizado 0,8 mm – 1,5 mm (perfis pesados sob consulta)
Perfis de laje colaborante:
Largura útil de 688 mm – 1025 mm, nervuras de 50 mm – 153 mm de altura, perfis abertos e fechados, conforme solicitação do cliente
Número de estações e estrutura:

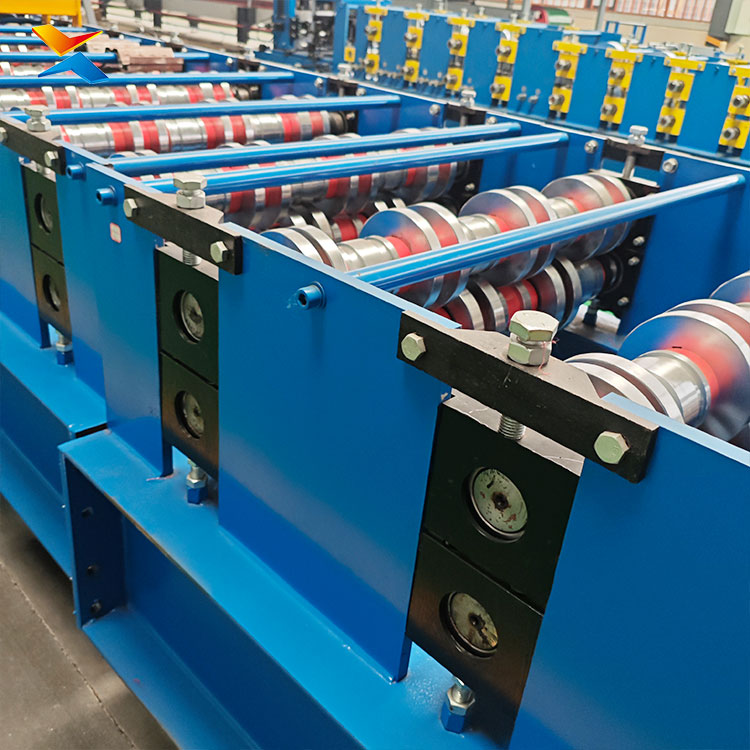

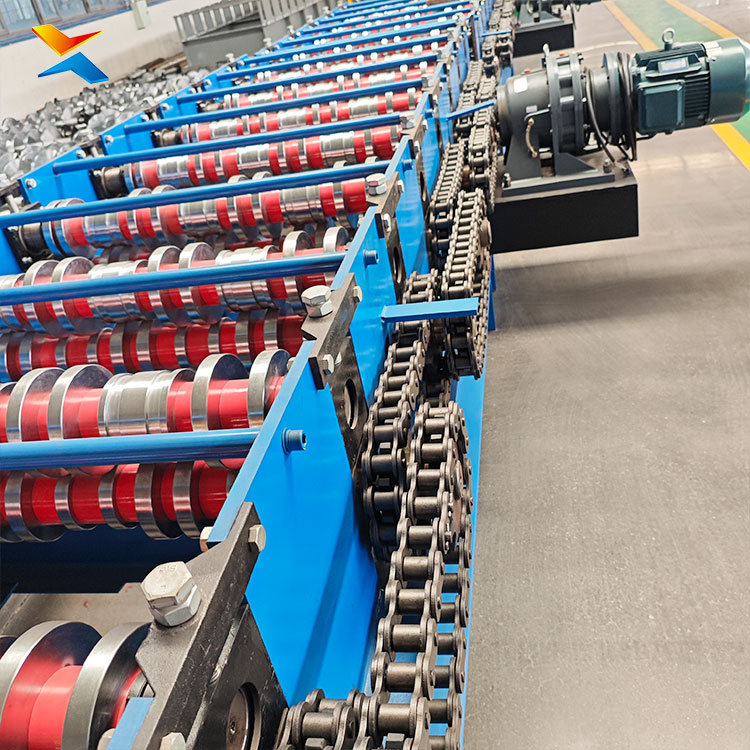

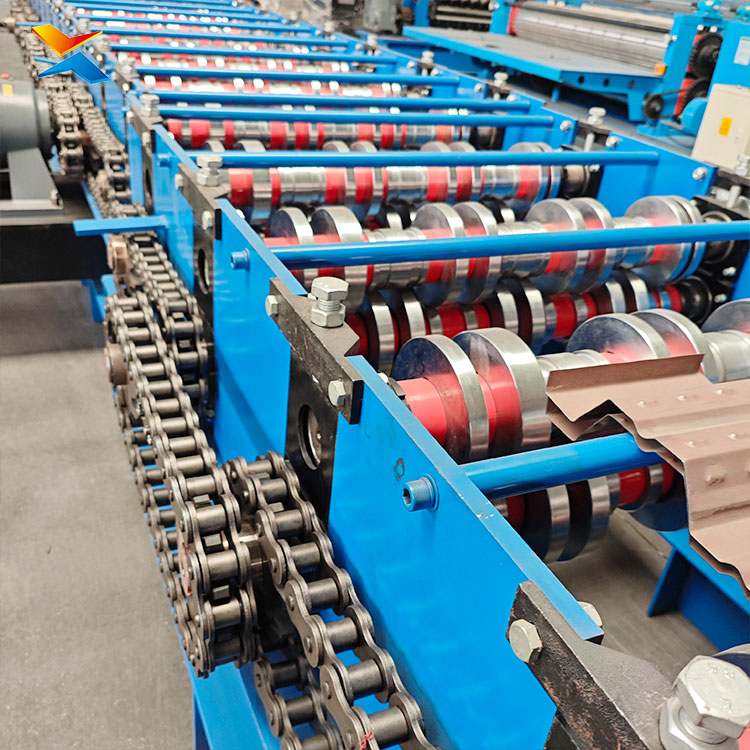

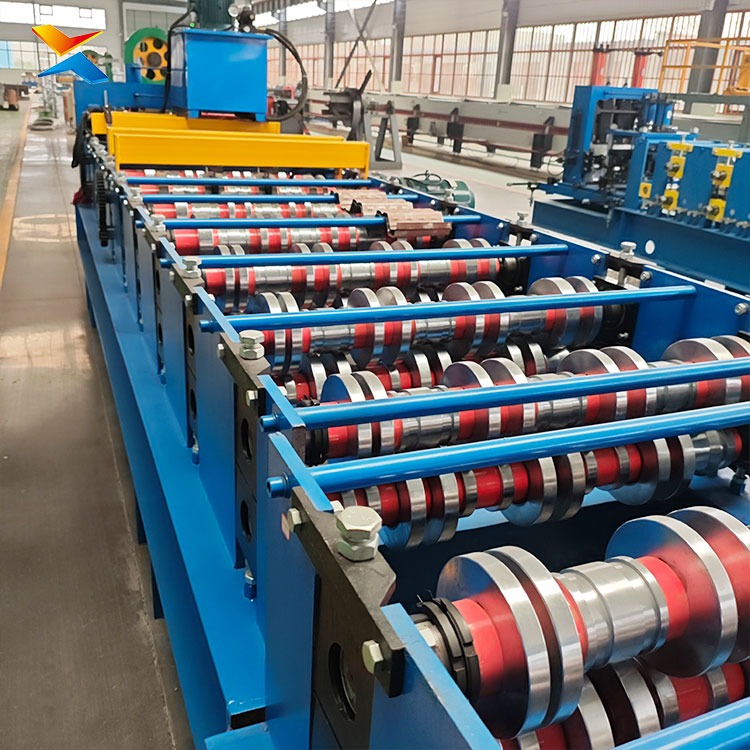

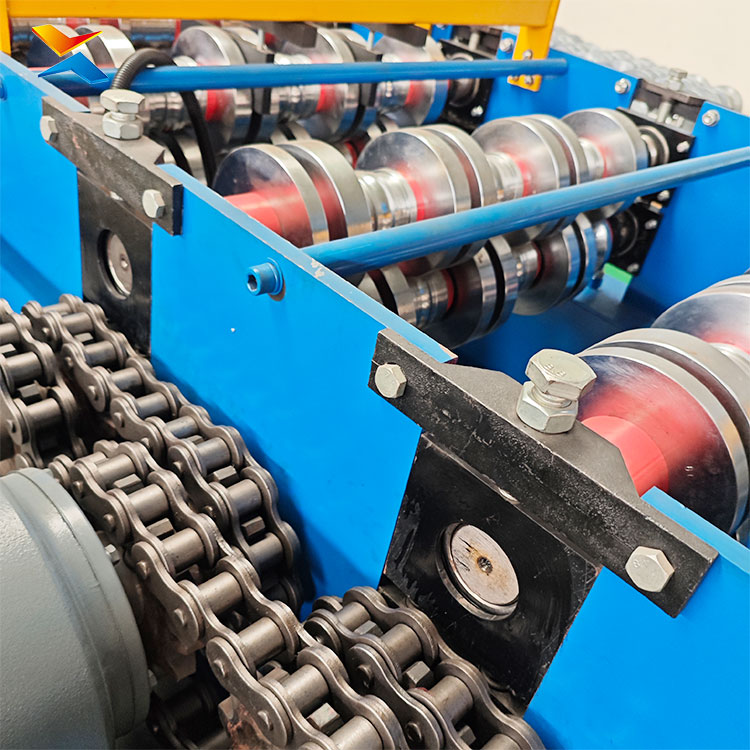

20 – 34 estações de conformação, estrutura 400H – 450H, eixos de Φ90 – 115 mm retificados e cromados, corrente de 2 polegadas
Capacidade:
Velocidade de produção ajustável por inversor de frequência (10 – 20 m/min, conforme espessura e perfil)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência

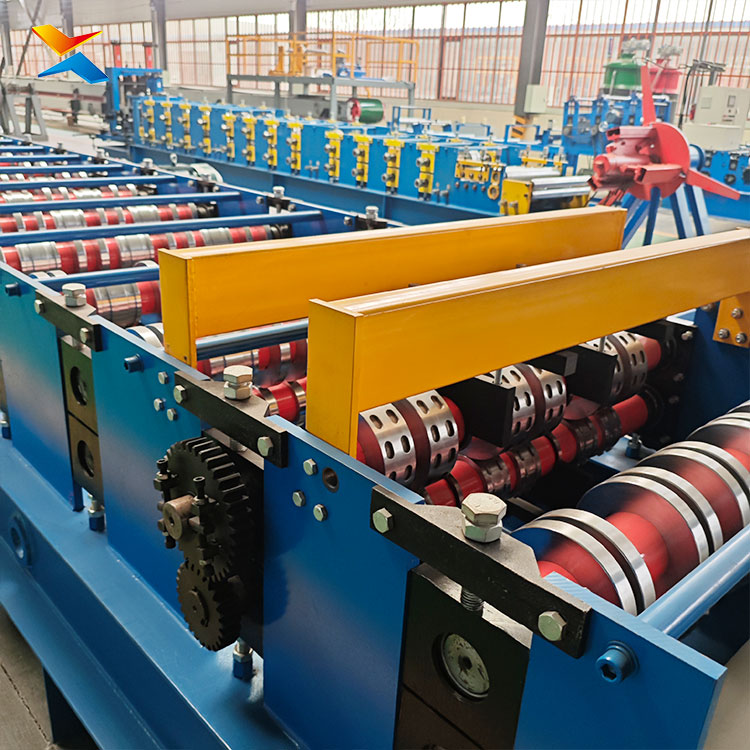

Função: Desbobinamento, nivelamento, conformação contínua com marcação de aderência (grumos de ancoragem), corte hidráulico de piso e saída com empilhamento por gravidade
Descrição do Produto
A laje colaborante — também chamada de steel deck ou laje mista — é o sistema construtivo que mais acelera a execução de lajes em edifícios: a chapa metálica trapezoidal substitui a fôrma de madeira, recebe o concreto e passa a atuar como armadura positiva da laje acabada. A Máquina Formadora de Laje Colaborante para Edifícios Xinnuo permite que fabricantes e fornecedores produzam os perfis desse sistema em escala, atendendo o mercado de edifícios com qualidade estrutural e custo competitivo.
Para o mercado de edifícios, o sistema de laje colaborante entrega vantagens decisivas: dispensa fôrmas de madeira (menos mão de obra e menos desperdício), velocidade de execução (a laje é concretada imediatamente após a montagem das chapas), segurança no canteiro (sem escoramentos de madeira) e estrutura mais leve (menor consumo de aço estrutural na edificação). Quem produz os perfis com esta máquina controla custo, prazo e qualidade do fornecimento — do edifício comercial ao institucional.
A engenharia da máquina é das mais exigentes da linha Xinnuo: dois motores de 11 KW (duplo acionamento balanceado; 2×15 KW nos perfis pesados), eixos de Φ90–115 mm retificados e cromados, estrutura 400H–450H com aba de 10 mm e corrente de 2 polegadas — especificação que diferencia a Xinnuo dos concorrentes de motor único. Os cinco dispositivos anti-entalamento (embreagem, rodas de grande porte com rolamentos, barras de reforço de pressão, transmissão por engrenagens e corte de dupla cilindrada de piso) eliminam o travamento das nervuras profundas, enquanto os grumos de ancoragem estampados nas nervuras garantem a aderência mecânica aço-concreto — a base do comportamento estrutural da laje. O corte de dupla cilindrada de piso permite o empilhamento por gravidade, sem esforço manual.
Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE, com histórico de entrega no Brasil. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local e suporte de engenharia 24/7. Para fabricantes brasileiros que fornecem lajes colaborantes para edifícios — de múltiplos andares a estacionamentos elevados —, esta é a máquina que une resistência, precisão e o melhor custo-benefício.
