Tipo:

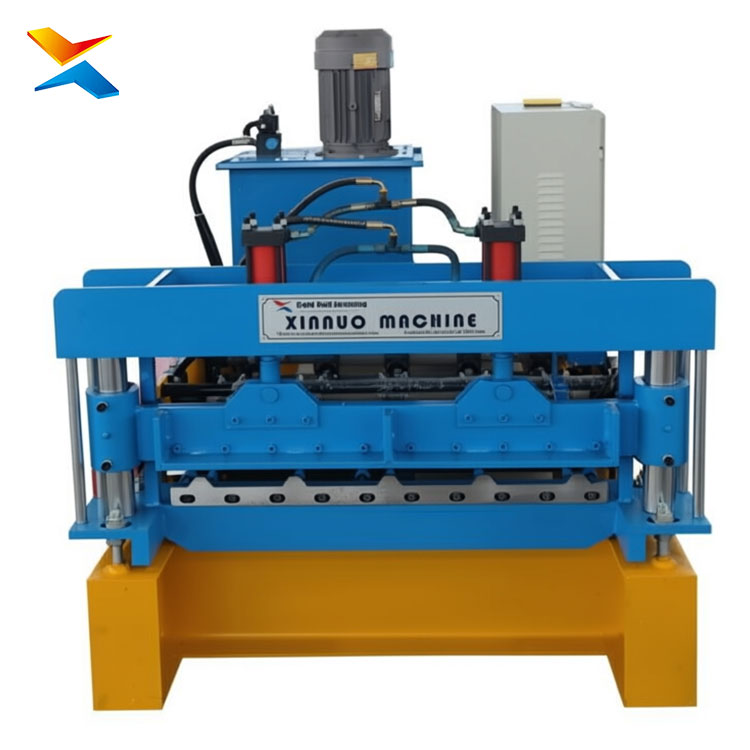

Equipamento de conformação contínua por rolos de camada única — uma linha de rolos formadores produz a telha trapezoidal de chapa de aço galvanizado (e Galvalume/pré-pintada) com corte hidráulico integrado
Aplicação:
Produção de telha trapezoidal galvanizada para telhados metálicos — galpões industriais, coberturas comerciais e fechamentos — por fábricas de telhas e empreiteiras especializadas em um perfil (TP-40 e similares), sem necessidade de um segundo perfil na mesma máquina
Sistema:

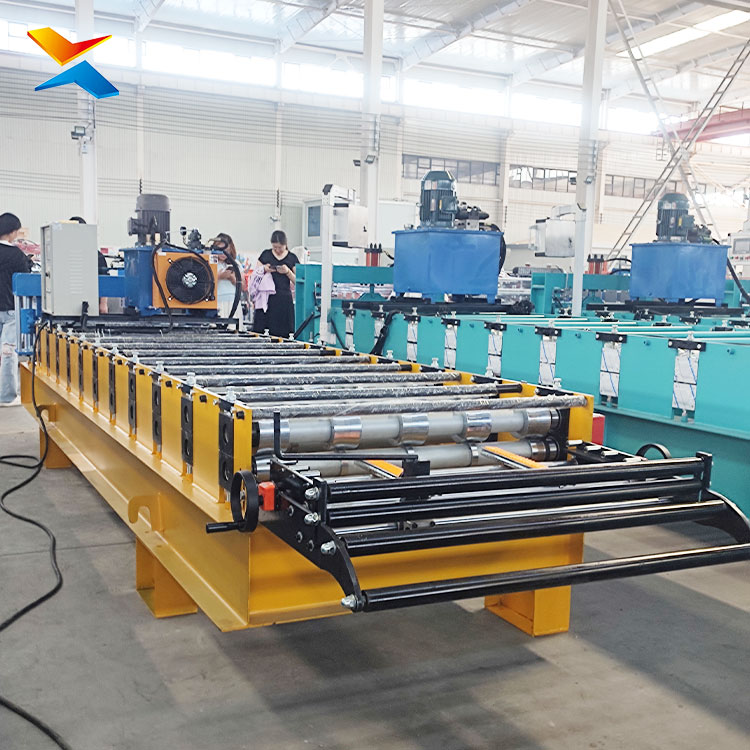

Desbobinador → nivelador → conformação contínua em estações de rolos → corte hidráulico automático → mesa de saída
Largura da bobina:
Até 1250 mm (padrão 1000 mm, conforme o perfil escolhido)
Espessura do material:
Chapa de aço galvanizado 0,3 mm – 0,8 mm — cobre as espessuras padrão do mercado brasileiro (0,43 mm e 0,50 mm) e também Galvalume/pré-pintado
Largura útil da telha:
600 – 1200 mm — perfis trapezoidais TP-40 (980/1000 mm), 840, 900 mm etc.
Altura do trapézio:
9 mm – 45 mm — inclui o trapézio de 40 mm (TP-40), o mais comercializado no Brasil
Capacidade:
Velocidade de produção ajustável por inversor de frequência (padrão 10 – 20 m/min) com corte hidráulico automático
Controle:

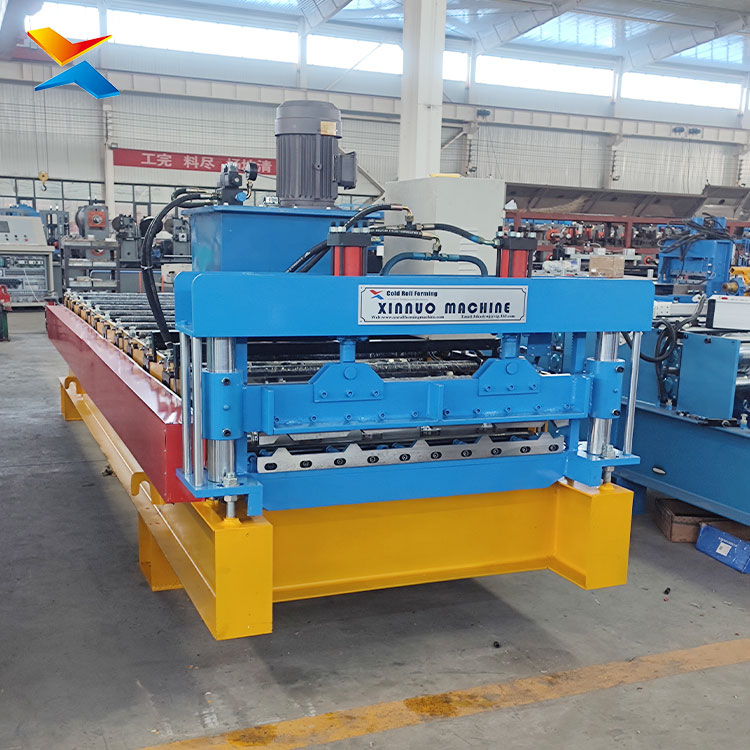

Sistema PLC integrado com tela sensível ao toque e inversor de frequência; comprimento de corte programável (telhas de 6 metros e outros)
Função:
Produção de telha trapezoidal galvanizada em camada única — desbobinamento, conformação, corte hidráulico automático e mesa de saída
Nem todo fabricante precisa de dois perfis na mesma máquina. Quem produz telha trapezoidal galvanizada — o perfil TP-40, o mais vendido do Brasil, para telhados metálicos de galpões e coberturas comerciais — muitas vezes trabalha com um único perfil e não tem demanda para um segundo formato na mesma máquina. Para esse caso, a Máquina de Perfis de Camada Única Xinnuo é a escolha mais racional.
Camada única: o investimento certo para um perfil só. Em comparação com uma máquina de dupla camada (que carrega dois conjuntos de rolos e custa cerca de 70% de duas máquinas separadas), a máquina de camada única exige investimento menor — você paga apenas pelos rolos do perfil que realmente produz. Outras vantagens práticas:
Instalação e treinamento mais rápidos — ajuste de uma única linha de rolos (1–2 dias em campo, contra 2–3 dias da dupla camada);
Operação e manutenção mais simples — um único conjunto de rolos e transmissão;

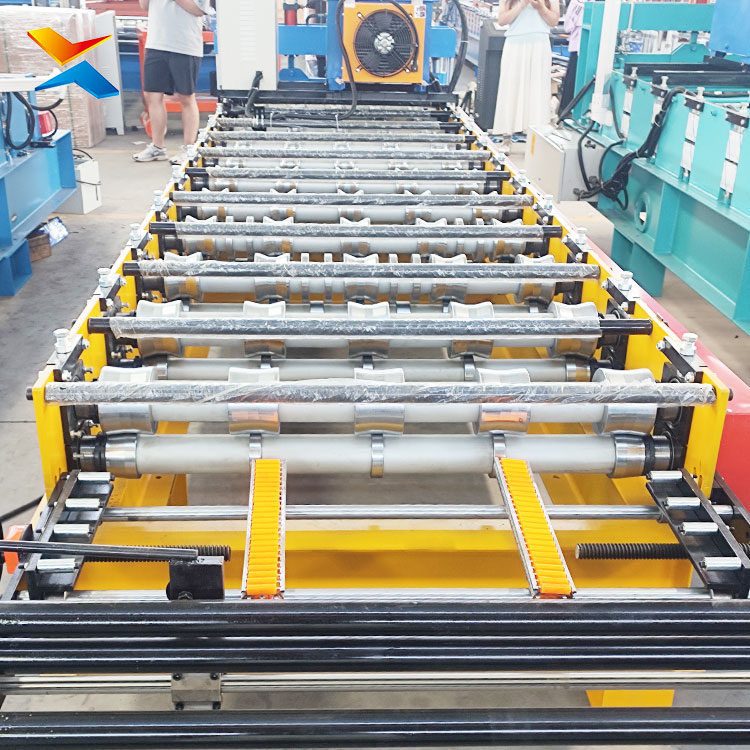

Mesma qualidade de conformação — tolerâncias dimensionais rigorosas e cantos bem definidos, com rolos cromados usinados em CNC.

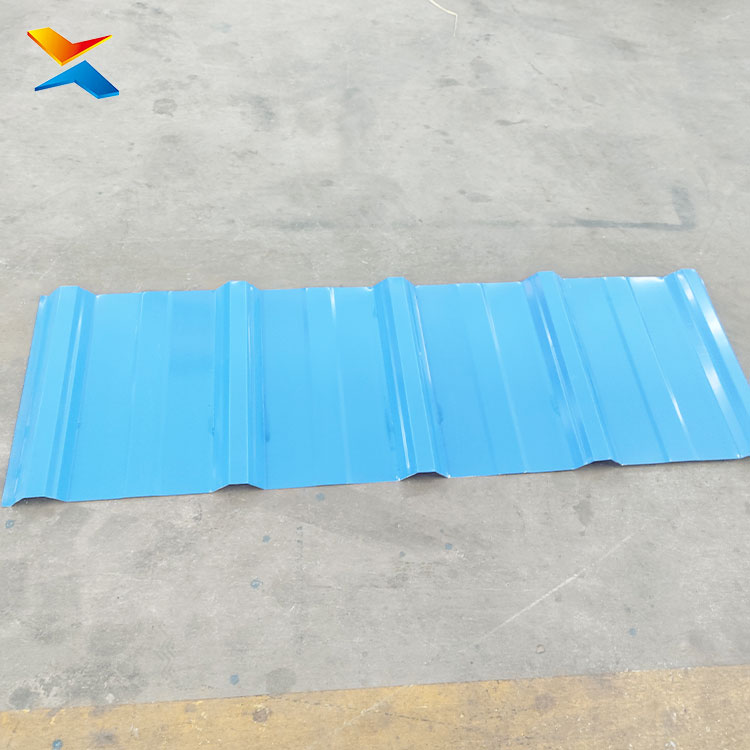

A telha trapezoidal que o mercado pede. A máquina processa chapa galvanizada de 0,43 mm e 0,50 mm — as espessuras padrão — dentro da faixa de 0,3–0,8 mm, e conforma o trapézio de 40 mm (TP-40) em larguras úteis de 980/1000 mm, além dos perfis 840, 900 mm etc. Os rolos são dimensionados para preservar a camada de zinco — a integridade do revestimento define a durabilidade da telha galvanizada contra corrosão, especialmente em regiões úmidas ou litorâneas. O corte hidráulico automático sincronizado pelo PLC corta telhas de 6 metros — o comprimento padrão mais pedido — ou qualquer comprimento programado, com corte limpo. A mesma máquina processa Galvalume (Alu-Zinco) e chapa pré-pintada.
Camada única ou dupla camada? A decisão simples:
Um perfil só, demanda estável → camada única (menor investimento, instalação e manutenção mais simples).
Dois perfis diferentes na mesma máquina (por exemplo, trapezoidal + ondulada, alternando pedidos) → dupla camada.
Dois perfis em produção simultânea e contínua → duas máquinas de camada única.
Construção e suporte Xinnuo. A máquina é testada em fábrica antes do embarque e acompanha certificação ISO 9001. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local conduzidos pelos nossos engenheiros e suporte de engenharia 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para fábricas de telha trapezoidal galvanizada no Brasil.
