Modelo:

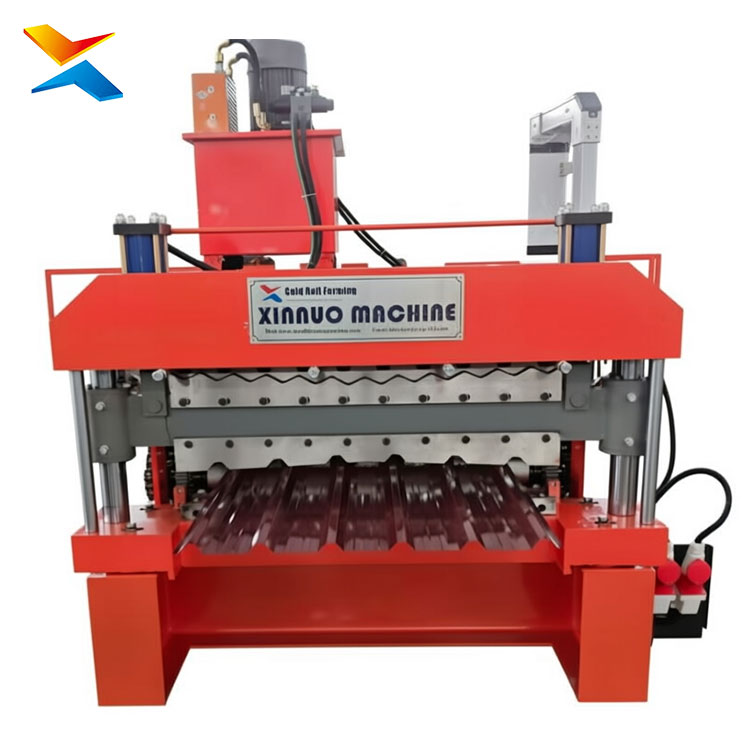

Máquina de Formação de Dupla Camada para Telhas de Aço Trapezoidal e Ondulada Xinnuo — Perfiladeira de telhas de dupla camada (dois perfis em uma única máquina)
Tipo:

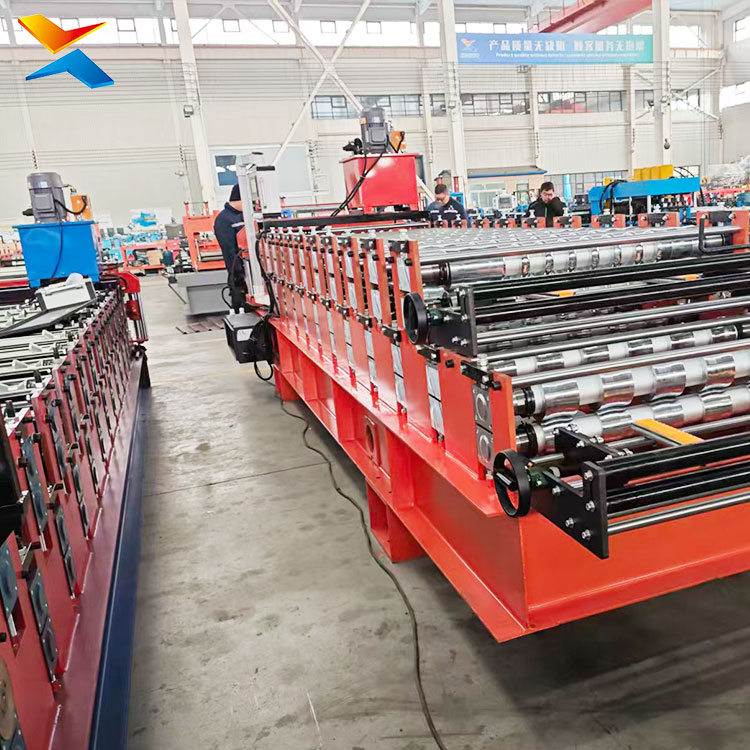

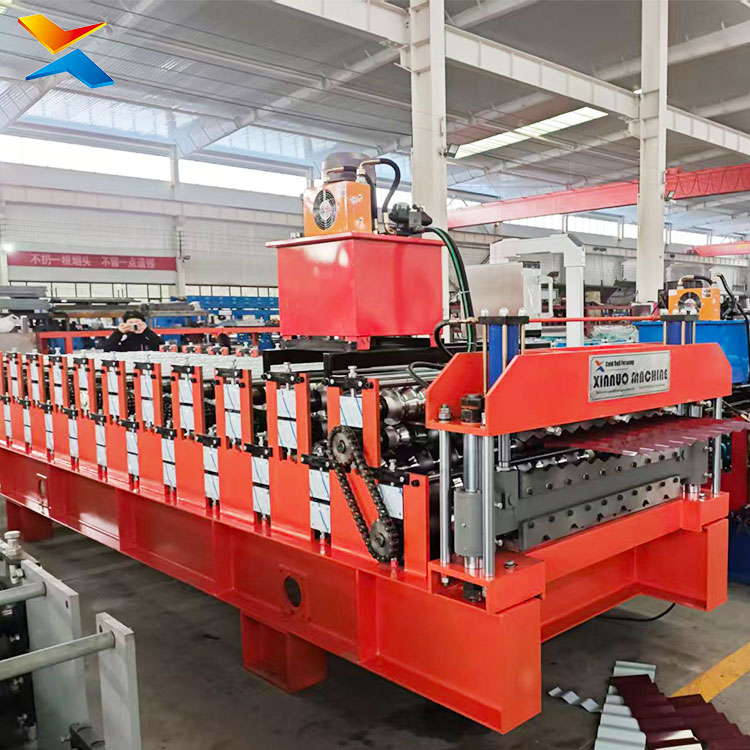

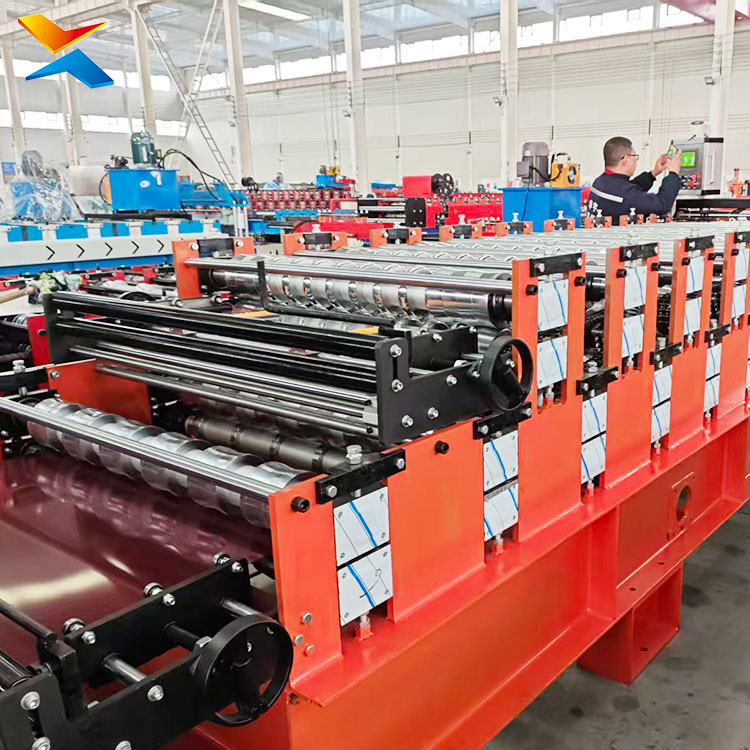

Equipamento de conformação contínua por rolos de dupla camada (double layer) — dois conjuntos de rolos formadores empilhados no mesmo corpo da máquina: a camada superior produz telha ondulada (onda/arco) e a camada inferior produz telha trapezoidal (ou vice-versa). A troca entre os perfis é feita pela mudança do caminho de alimentação da chapa — sem trocar de máquina
Aplicação:
Fabricação de dois perfis de telha de aço em uma única máquina — telha ondulada para coberturas de galpões industriais e telha trapezoidal para telhados estruturais e fechamentos — ideal para fábricas de telhas, distribuidores de materiais de construção e montadores de coberturas metálicas
Sistema:
Dois conjuntos de rolos formadores (camada superior + camada inferior) no mesmo corpo, com um sistema de transmissão compartilhado e comutável; troca de perfil pela mudança da guia de alimentação em 5–15 minutos
Largura da bobina:
Até 1220 mm (padrão 1000 mm, conforme os perfis escolhidos)
Espessura do material:
Chapa de aço galvanizado, Galvalume ou pré-pintado 0,3 mm – 0,8 mm
Largura útil das telhas:

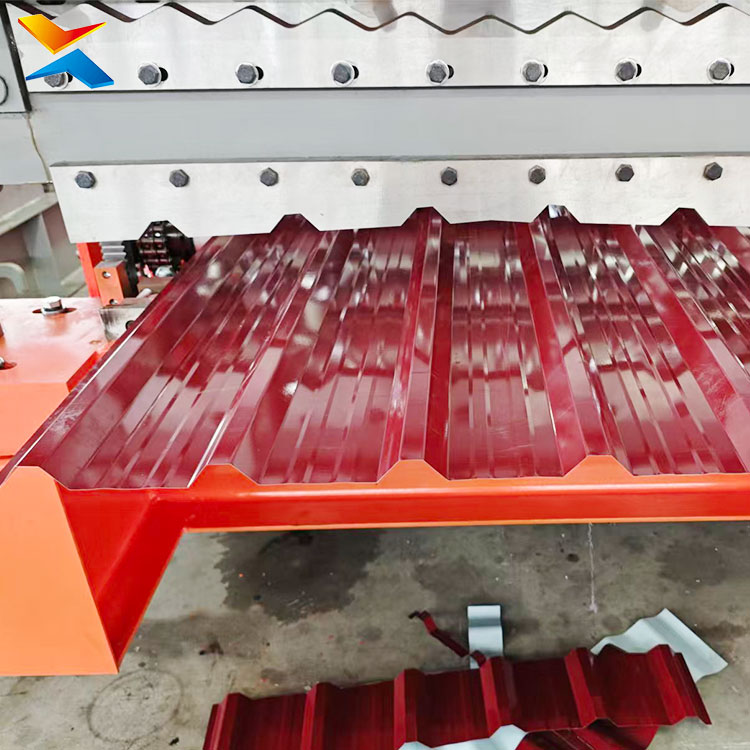

Telha trapezoidal: 600 – 1000 mm (perfis 840, 900, 1000 mm etc.) · Telha ondulada: 750 – 1000 mm (perfis 836, 960, 1000 mm etc.) — conforme solicitação do cliente
Altura da onda/trapézio:
9 mm – 45 mm (conforme o perfil escolhido)
Capacidade:
Velocidade de produção ajustável por inversor de frequência (padrão 10 – 15 m/min por camada)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência; corte hidráulico automático sincronizado
Função:
Produção de telha ondulada e telha trapezoidal na mesma máquina — desbobinamento, conformação, corte hidráulico automático e mesa de saída/empilhamento — com troca de perfil rápida entre as duas camadas
No mercado brasileiro, a telha ondulada e a telha trapezoidal são os dois perfis de telha de aço mais procurados: a ondulada para coberturas econômicas de galpões e a trapezoidal para telhados estruturais e fechamentos. A Máquina de Formação de Dupla Camada Xinnuo produz os dois perfis em uma única máquina — a solução de melhor custo-benefício para fábricas que precisam atender os dois mercados sem comprar duas perfiladeiras.
Um investimento, dois mercados. Os dois conjuntos de rolos formadores ficam empilhados no mesmo corpo da máquina. Para alternar entre a telha ondulada e a trapezoidal, basta mudar o caminho de alimentação da chapa — a troca leva de 5 a 15 minutos, sem trocar de máquina e sem trocar de molde. O investimento em uma máquina de dupla camada é de cerca de 70% do valor de duas máquinas de camada única, e o espaço ocupado reduz de 40% a 60% — fatores decisivos para fábricas com orçamento e área limitados. (É importante esclarecer: a máquina produz um perfil por vez; para quem precisa de dois perfis em produção simultânea em grande escala, duas máquinas de camada única continuam sendo a opção.)
Qualidade nos dois perfis. A conformação em estações com eixos de aço cromado usinados em CNC garante tolerâncias dimensionais rigorosas e cantos bem definidos — tanto na telha ondulada (perfis de 750 a 1000 mm de largura útil) quanto na trapezoidal (perfis 840, 900, 1000 mm). A preservação da camada de zinco e da pintura durante a conformação protege a durabilidade da telha. O corte hidráulico em movimento, sincronizado pelo PLC, produz comprimentos exatos com corte limpo e sem rebarbas.
Construção e suporte Xinnuo. Estrutura de alta rigidez (padrão 350H para esta combinação, conforme o perfil mais pesado), rolamentos de alta capacidade e tratamento por jateamento + pintura eletrostática. Cada máquina é testada em fábrica antes do embarque e acompanha certificação ISO 9001. O PLC autoprogramado Xinnuo permite assistência remota em uma única videochamada, com instalação e treinamento no local — a montagem e o ajuste das duas camadas são conduzidos pelos nossos engenheiros (2–3 dias em campo) — e suporte de engenharia 24/7. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para fabricantes brasileiros de telhas que buscam os dois perfis com um único investimento.
