Modelo:
Máquina Perfiladeira CZ para Estrutura Metálica Xinnuo — Perfiladeira estrutural para fabricação de terças C e Z (perfis U enrijecido e Z)
Tipo:
Equipamento de conformação contínua por rolos (perfiladeira estrutural) para produção de terças metálicas C, Z e U enrijecido, com troca de perfil integrada em uma única máquina
Aplicação:
Fabricação de terças C e Z para estruturas metálicas — coberturas de galpões industriais e logísticos, galpões agrícolas, edifícios comerciais, sistemas Steel Frame (Light Steel Frame) e estruturas para energia solar
Sistema:
Controle automático por PLC com tela sensível ao toque, servomotores de posicionamento e corte hidráulico automático (versão com corte contínuo tipo "flying cut" disponível)
Espessura do material:
Aço galvanizado, Galvalume ou pré-pintado 1,5 mm – 3,2 mm (até 5,0 mm em versões pesadas, sob consulta)
Faixa de perfis:
Terças C/Z com largura de 50 mm – 406 mm, altura de 10 mm – 127 mm e pequena borda de 7 mm – 30 mm (ajuste automático conforme solicitação do cliente)
Capacidade:
Velocidade de produção ajustável por inversor de frequência (10 – 30 m/min; versões de alta velocidade disponíveis)
Controle:
Sistema PLC integrado com tela sensível ao toque, servomotores e inversor de frequência
Função:
Desbobinamento, nivelamento, conformação contínua de alta precisão, punção de furos, corte hidráulico automático (ou corte contínuo sincronizado) e mesa de saída/empilhamento
Descrição do Produto

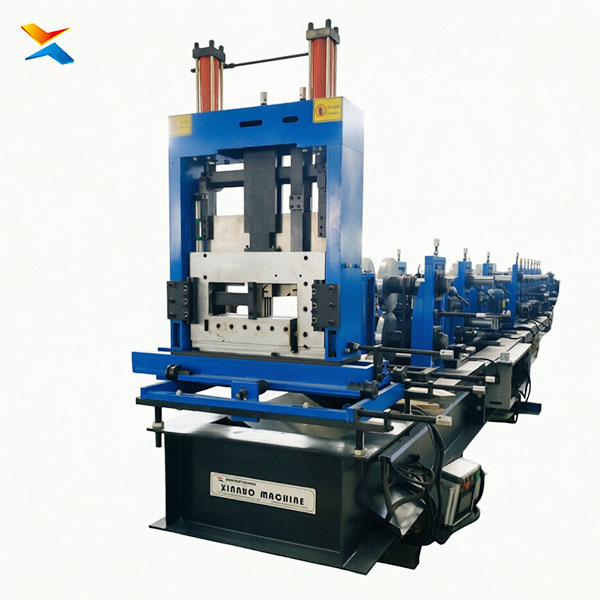

A Máquina Perfiladeira CZ para Estrutura Metálica Xinnuo é a solução completa para fabricantes de terças metálicas — as peças estruturais que sustentam as telhas em galpões e edificações. Em uma única máquina, o fabricante produz terças C (perfil U enrijecido), terças Z e perfis U, alternando os perfis com ajuste automático e mínima parada de produção — versatilidade essencial para atender projetos estruturais variados com um único investimento.
A precisão é o coração do equipamento: leito de usinagem CNC de 12 m com planicidade de 0,05 mm, moldes em aço para rolamento (GCr15) forjados e temperados a HRC 58–62, e eixos de aço 40Cr retificados e cromados. O corte por guilhotina de faca única sem folga elimina a necessidade de troca de lâminas entre tamanhos, garantindo corte limpo e comprimentos exatos. Na versão com corte contínuo (flying cut), a precisão de comprimento atinge ±0,5 a 1 mm com eficiência de produção de até 98%, ideal para grandes volumes e tolerâncias rigorosas.
A robustez segue o padrão Xinnuo: estrutura tipo pórtico com chapas de 40 a 50 mm de espessura, fazendo a máquina pesar cerca de 12 toneladas — 50% mais pesada que a média dos concorrentes, o que se traduz em estabilidade de conformação, menor vibração e vida útil prolongada. O sistema de troca de tamanho por servomotores com codificador permite ajustar a largura do perfil em cerca de 1 minuto, com posicionamento preciso e repetível. A linha é composta pelos componentes padrão: desbobinador, nivelador, conformação, punção, corte, mesa de saída, painel de controle e central hidráulica — com opção de empilhamento automático para linhas de alta produção.
Para o mercado brasileiro, a máquina atende à demanda crescente por terças galvanizadas em galpões industriais, sistemas Steel Frame — segmento em forte expansão no Brasil — e estruturas de geração solar. Com certificações ISO 9001 e CE, mais de 15 anos de exportação e máquinas em operação em mais de 30 países, a Xinnuo oferece assistência remota via PLC autoprogramado (resolução em uma única videochamada) e instalação com treinamento no local. É a escolha certa para fabricantes brasileiros que buscam qualidade estrutural, produtividade e competitividade no mercado de estruturas metálicas.
