Modelo:

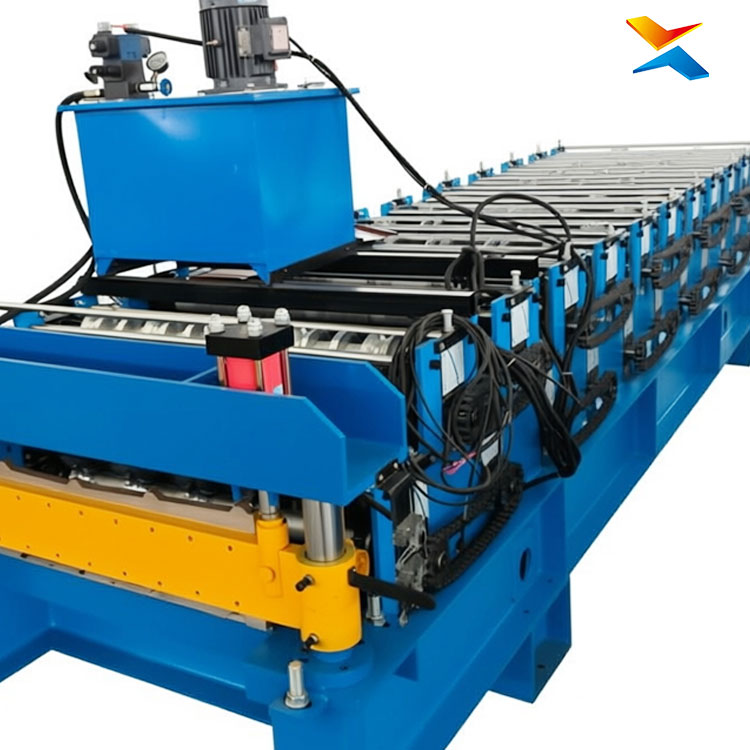

Metal Sheet Double Layer Roll Forming Machine (Máquina Perfiladeira Dupla Camada para Chapas Metálicas) — Xinnuo
Tipo:

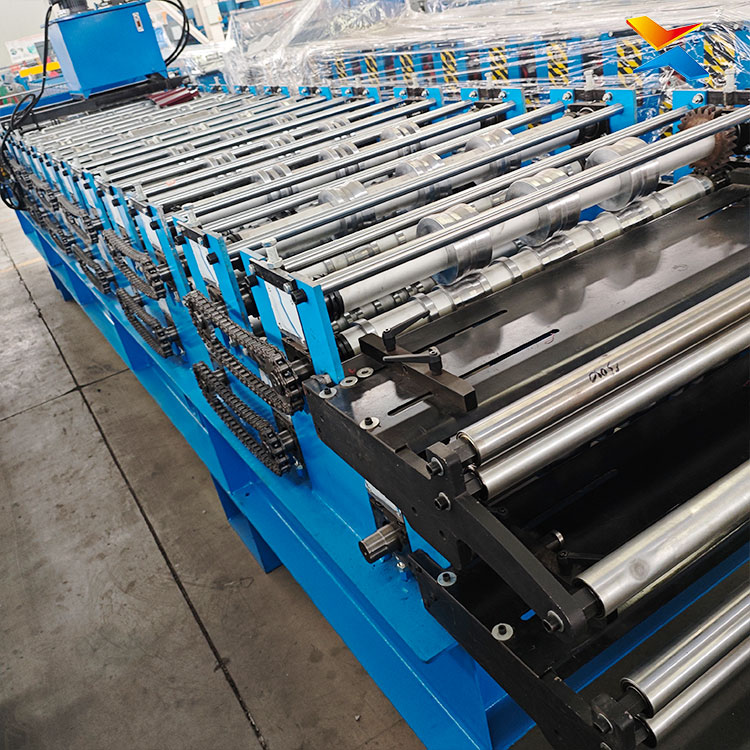

Equipamento de conformação contínua por rolos com dois conjuntos de rolos (dois andares) na mesma estrutura, para fabricação de dois perfis de telha metálica a partir de chapas de aço
Aplicação:
Fabricação de dois perfis de telha metálica — trapezoidal, ondulada, colonial/esmaltada, arco e forro — para coberturas industriais, residenciais e comerciais, com processamento de chapas galvanizadas, Galvalume e pré-pintadas
Sistema:
Controle automático por PLC com tela sensível ao toque, inversor de frequência e corte hidráulico automático sincronizado; comutação entre os dois conjuntos por ajuste do caminho de alimentação (5 – 15 min)
Largura da bobina:
Até 1250 mm (larguras iguais nos dois níveis otimizam o desbobinador; sob consulta)
Espessura do material:
Chapas de aço galvanizado, Galvalume (Alu-Zinco) ou pré-pintado 0,3 mm – 0,8 mm (versões para até 1,0 mm sob consulta)
Faixa de perfis:
Largura útil de 600 mm – 1200 mm, 4 – 12 picos, altura de perfil de 9 mm – 45 mm (conforme combinação escolhida)
Capacidade:
Velocidade de produção ajustável por inversor de frequência (produção de um perfil por vez, conforme configuração)
Controle:
Sistema PLC integrado com tela sensível ao toque e inversor de frequência
Função:
Desbobinamento, nivelamento, conformação contínua no nível superior ou inferior, corte hidráulico automático e mesa de saída/empilhamento — um único operador para os dois perfis
Descrição do Produto

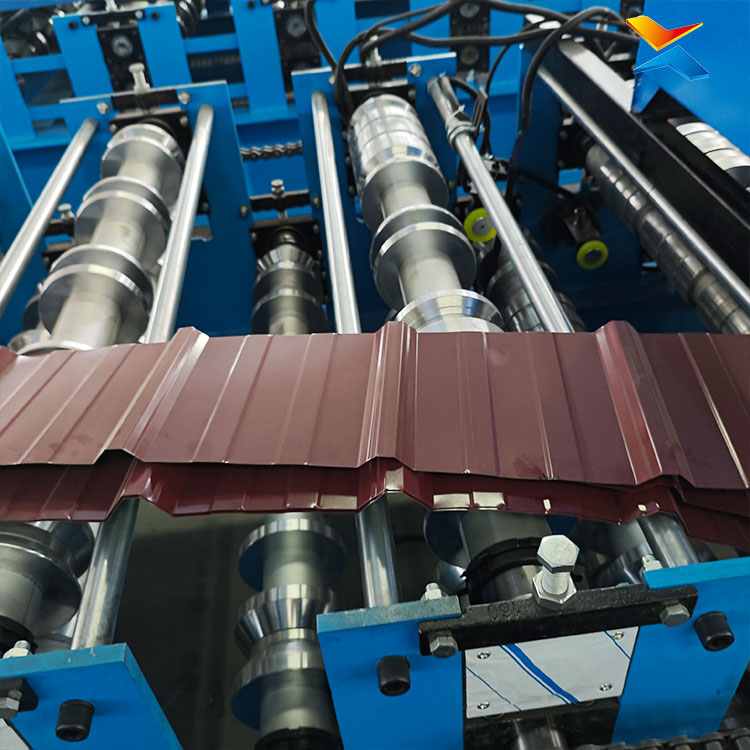

A Metal Sheet Double Layer Roll Forming Machine Xinnuo foi projetada para fabricantes que trabalham com chapas metálicas de qualidade premium — aço galvanizado, Galvalume (Alu-Zinco) e pré-pintado — e precisam de dois perfis de telha sem duplicar o investimento. Com dois conjuntos de rolos na mesma estrutura, a máquina transforma bobinas de chapa metálica em dois perfis diferentes com a mesma qualidade de acabamento de duas máquinas individuais.
O cuidado com o material é o diferencial desta máquina: os rolos de conformação e os guias de alimentação são calibrados para preservar a camada de zinco e a pintura das chapas — sem riscos, sem arranhões, sem perda de revestimento —, mantendo o padrão estético exigido em telhados aparentes e fachadas. O nivelamento de múltiplos rolos elimina tensões residuais da bobina antes da conformação, garantindo planicidade uniforme e dimensões constantes em todo o comprimento, metro a metro e lote a lote.

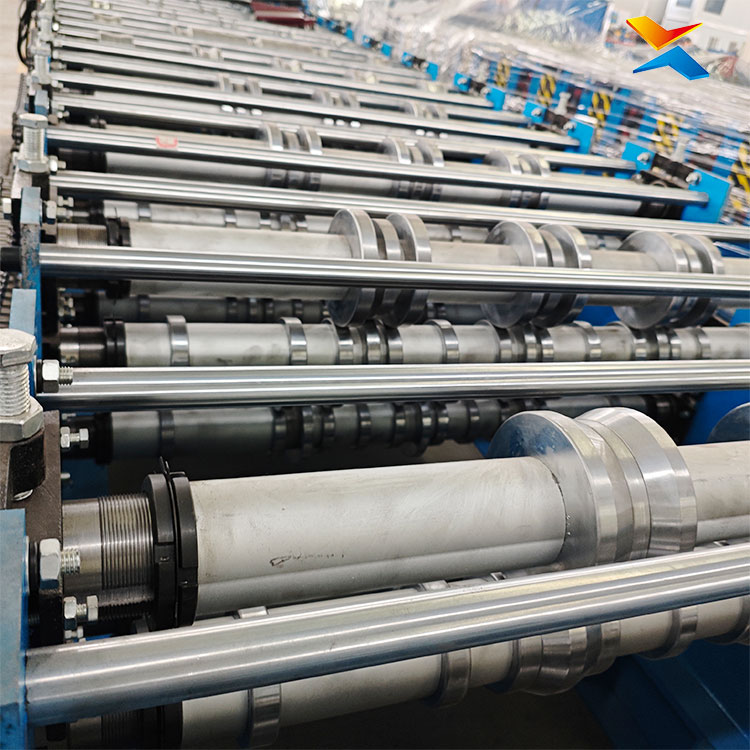

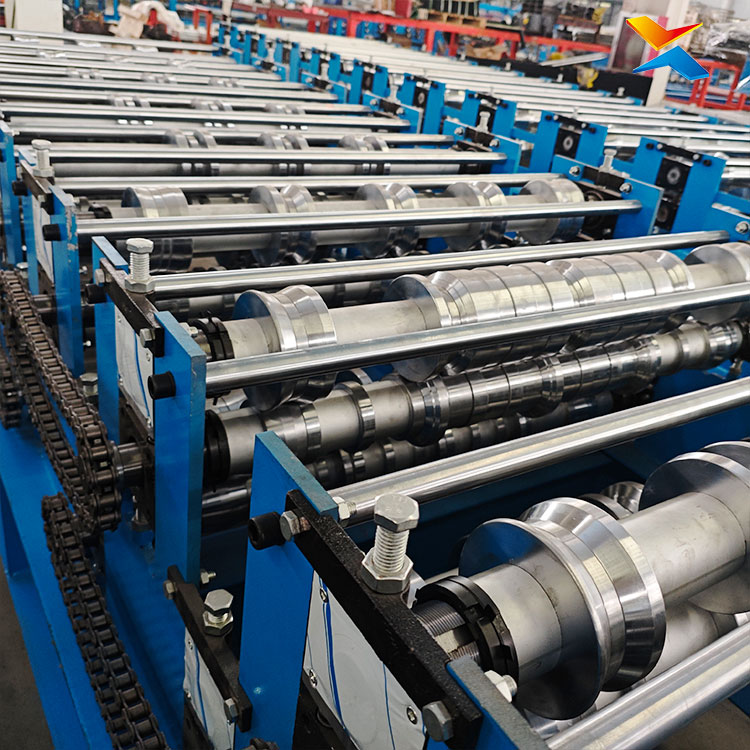

A engenharia segue o padrão Xinnuo: moldes forjados e temperados (HRC 45–50°), eixos de aço 40Cr retificados e cromados, estrutura usinada com planicidade de 0,05 mm e dimensionada um nível acima da máquina simples equivalente (300H/350H, eixos de Φ70–85 mm). A guilhotina hidráulica corta os dois perfis com precisão, e a comutação entre os níveis leva de 5 a 15 minutos, com repetibilidade garantida pelo PLC autoprogramado Xinnuo. A linha completa inclui desbobinador, nivelador, conformação dupla, corte, mesa de saída e central hidráulica.
Cada máquina é testada em fábrica antes do embarque e acompanha certificações ISO 9001 e CE. A instalação é acompanhada por técnico no local (2 a 3 dias nas configurações padrão; 3 a 5 dias nas combinações com telha colonial), com manual ilustrado e suporte de engenharia 24/7 — resolução remota em uma única videochamada. Com mais de 15 anos de exportação e máquinas em operação em mais de 30 países, incluindo a América do Sul, a Xinnuo é a parceira ideal para fabricantes brasileiros que processam chapas metálicas com qualidade superior e produzem dois perfis de telha com o melhor custo-benefício. Observação honesta: a máquina produz um perfil por vez — produção simultânea em grande volume requer duas máquinas individuais.
