Modelo:

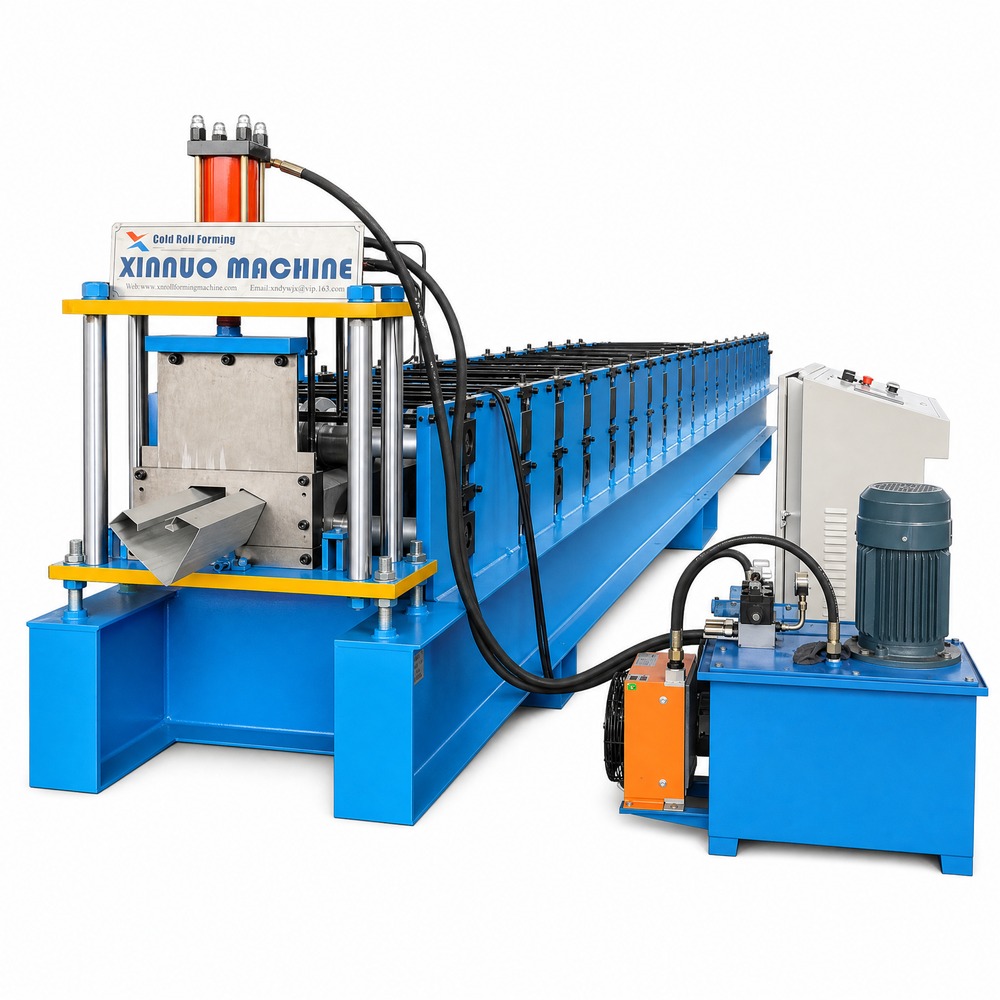

Linha de perfilagem a frio Xinnuo para calhas de telhado (calhas e rufos) e para canaletas metálicas de passagem de fios e cabos
Tipo:
Perfiladeira automática com desbobinador, conjunto de rolos de conformação, puncionamento, corte e comando por CLP, em operação contínua
Aplicação:
Calhas de chuva e rufos para galpões industriais, edifícios, residências e coberturas de grande vão; canaletas metálicas para fiação, cabeamento e passagem de cabos em piso e parede
Material:
Aço galvanizado, aço pré-pintado e alumínio, conforme a versão e o perfil escolhido
Perfis de calha:
O perfil principal HY125.57, com seção desenvolvida de 225,06 mm, formato em V com canto de fundo arredondado, partindo de bobina de 350 mm em 12 conjuntos de rolos, quadro 350H, eixos de 75 mm, motorização de 11 kW e corrente de 2 polegadas. A linha também produz o perfil U de captação em três medidas — 55, 80 e 105 mm de largura, com 40 mm de profundidade — para água furtada e rufos, e o perfil de 125 mm para calhas e tanques industriais
Perfis de canaleta:
Seções de 85 mm, 85 por 100 mm e 100 por 115 mm, produzidas em 18 a 21 conjuntos de rolos, quadro 350H, eixos de 65 a 70 mm, motorização de 5,5 kW e correntes de 1 a 1,2 polegada
Corte:

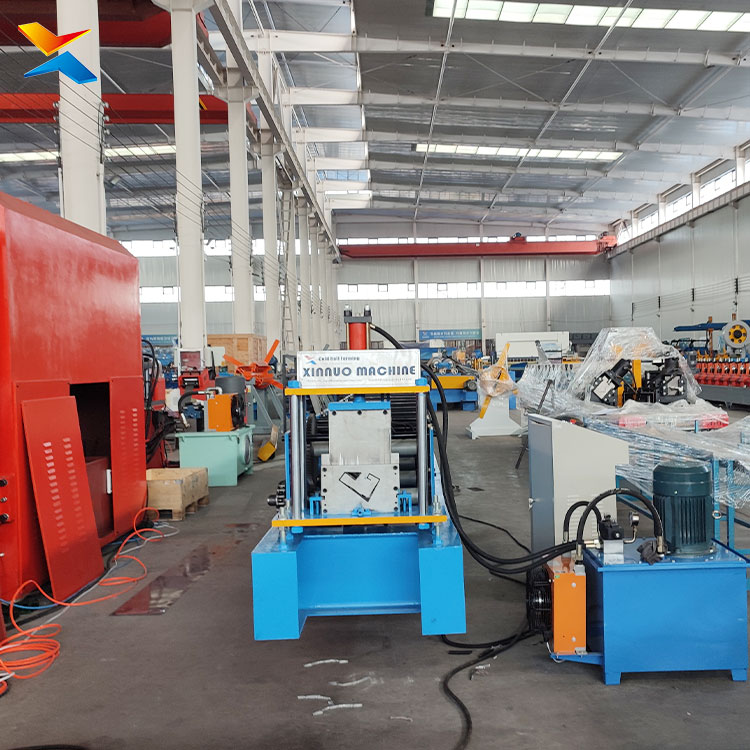

Lâmina única sem folga, que acompanha a mudança de medida sem troca de ferramenta. Comprimento de corte programável por CLP, o que permite entregar a calha já na medida padrão de obra, como 3 metros ou 6 metros
Fabricação:
Eixos em aço 40Cr, torneados, retificados e cromados. Matrizes em aço GCr15 forjado, trabalhadas em processo de seis etapas até HRC 58 a 62. Rodas de desgaste crítico em Cr12MoV. Mesa fresada em centro de usinagem CNC, com planeza de 0,05 mm. Acabamento por jateamento e pintura eletrostática a pó, com solda em proteção gasosa de CO2
Conformidade:
ISO 9001 e CE para exportação

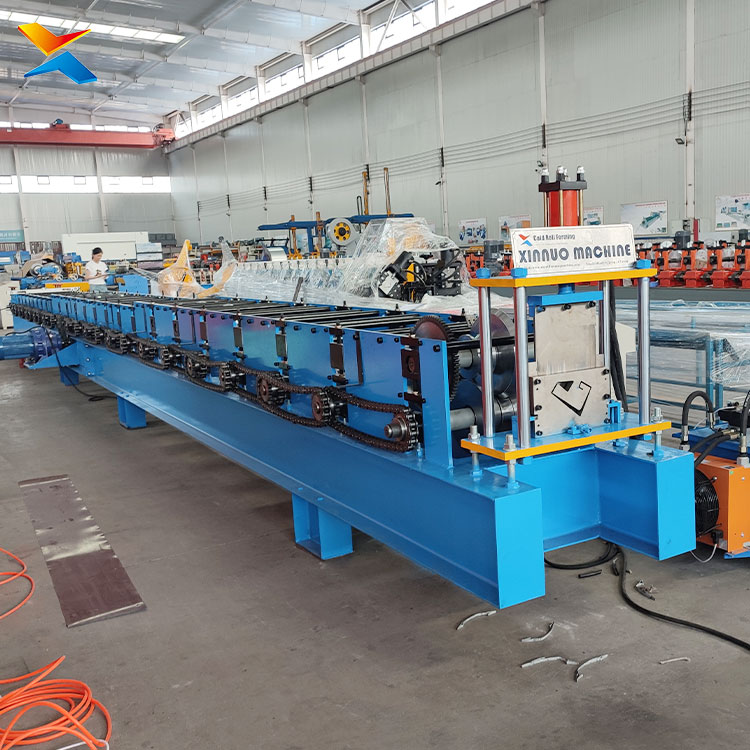

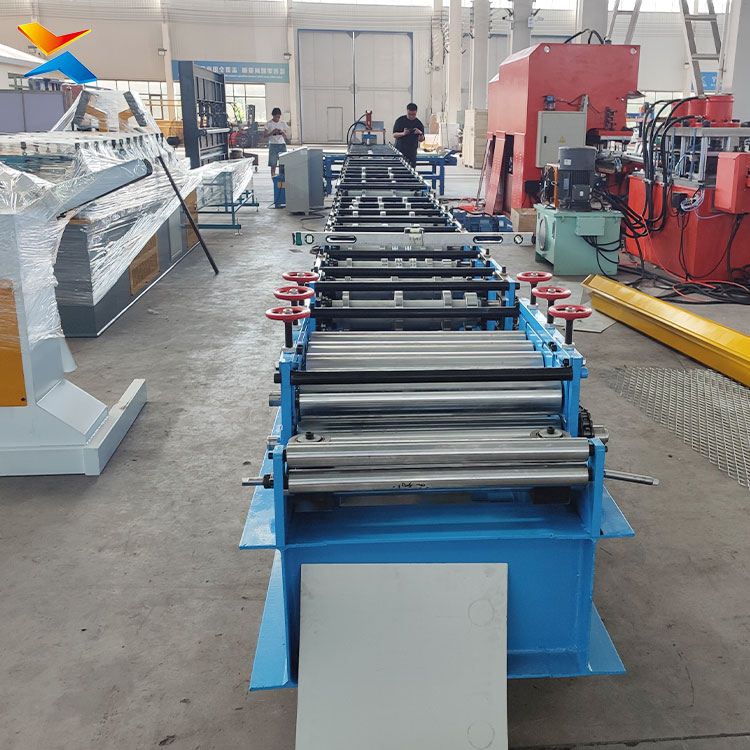

A linha Xinnuo de calhas produz em aço a peça que no Brasil se conhece como calha de chuva e que, junto com o rufo, forma o sistema de captação e condução de água da cobertura. É o conjunto que os instaladores brasileiros chamam de calhas e rufos. Toda a produção é contínua: a bobina entra, a calha sai pronta no comprimento programado, sem depender de dobra manual peça por peça.
Essa é a diferença prática para quem produz para obra. Com máquina de dobrar calha a peça é feita por etapas, com comprimento limitado pela chapa e pelo operador. Com a perfiladeira, o perfil em V de fundo arredondado sai em série, no mesmo padrão e na mesma medida, e o comprimento é programado no CLP. Para o fabricante que atende galpão industrial, edifício ou lote de residências, isso significa calha em 3 metros ou 6 metros pronta para entrega, com repetibilidade entre peças.
A linha principal trabalha o perfil HY125.57, com 225,06 mm de seção desenvolvida, a partir de bobina de 350 mm, em 12 conjuntos de rolos, quadro 350H, eixos de 75 mm, 11 kW e corrente de 2 polegadas. Além dele, a mesma família produz o perfil U de captação em três medidas — 55, 80 e 105 mm de largura por 40 mm de profundidade — indicado para água furtada e rufos, e o perfil de 125 mm para calhas e tanques industriais. É uma linha pensada para quem atende obra com mais de um tipo de vazão.
A segunda família da casa são as canaletas metálicas para passagem de fios e cabos, com seções de 85 mm, 85 por 100 mm e 100 por 115 mm, em 18 a 21 conjuntos de rolos, quadro 350H, eixos de 65 a 70 mm e motorização de 5,5 kW. São perfis que atendem instalação elétrica em piso e parede, no padrão de medidas que o eletricista brasileiro usa no dia a dia. Vale registrar um cuidado de nomenclatura: a palavra usada no Brasil para essa família é canaleta — o termo técnico para as máquinas de ranhurar tubos é outro equipamento, de outra aplicação, e não se confunde com esta linha.
Toda a linha compartilha a mesma base de fabricação: eixos de aço 40Cr torneados, retificados e cromados; matrizes de aço GCr15 forjado em seis etapas até HRC 58 a 62; rodas de desgaste crítico em Cr12MoV; mesa fresada em CNC com planeza de 0,05 mm; acabamento com jateamento e pintura eletrostática a pó e solda em proteção gasosa de CO2. A Xinnuo tem 20 anos na área de máquinas de perfil, produz 200 unidades por ano e exporta para mais de 30 países, com ISO 9001 e CE, comissionamento com equipe técnica e suporte de engenharia remoto.
